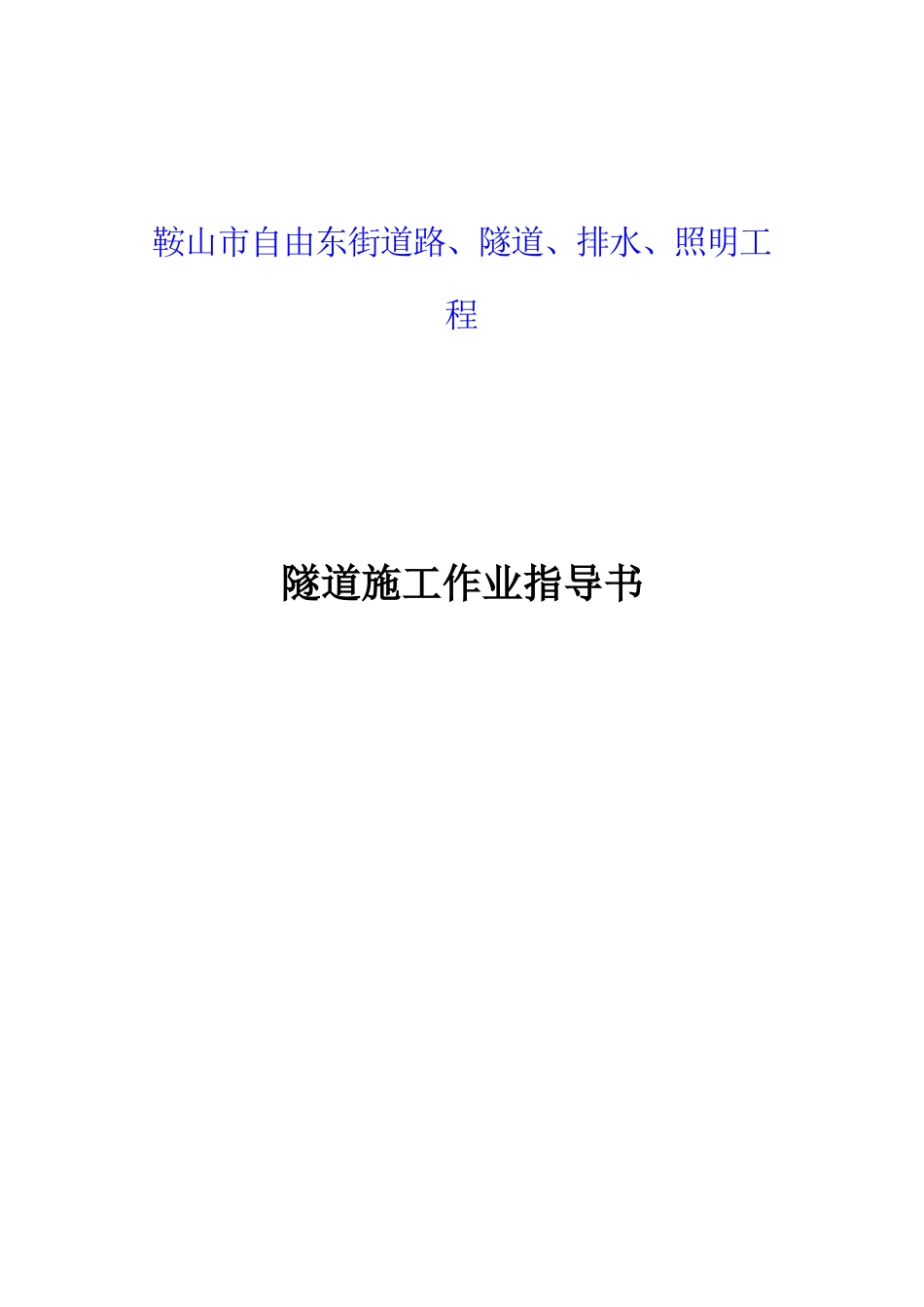

隧道工程作业指导书(DOC105页)_第1页
1/76

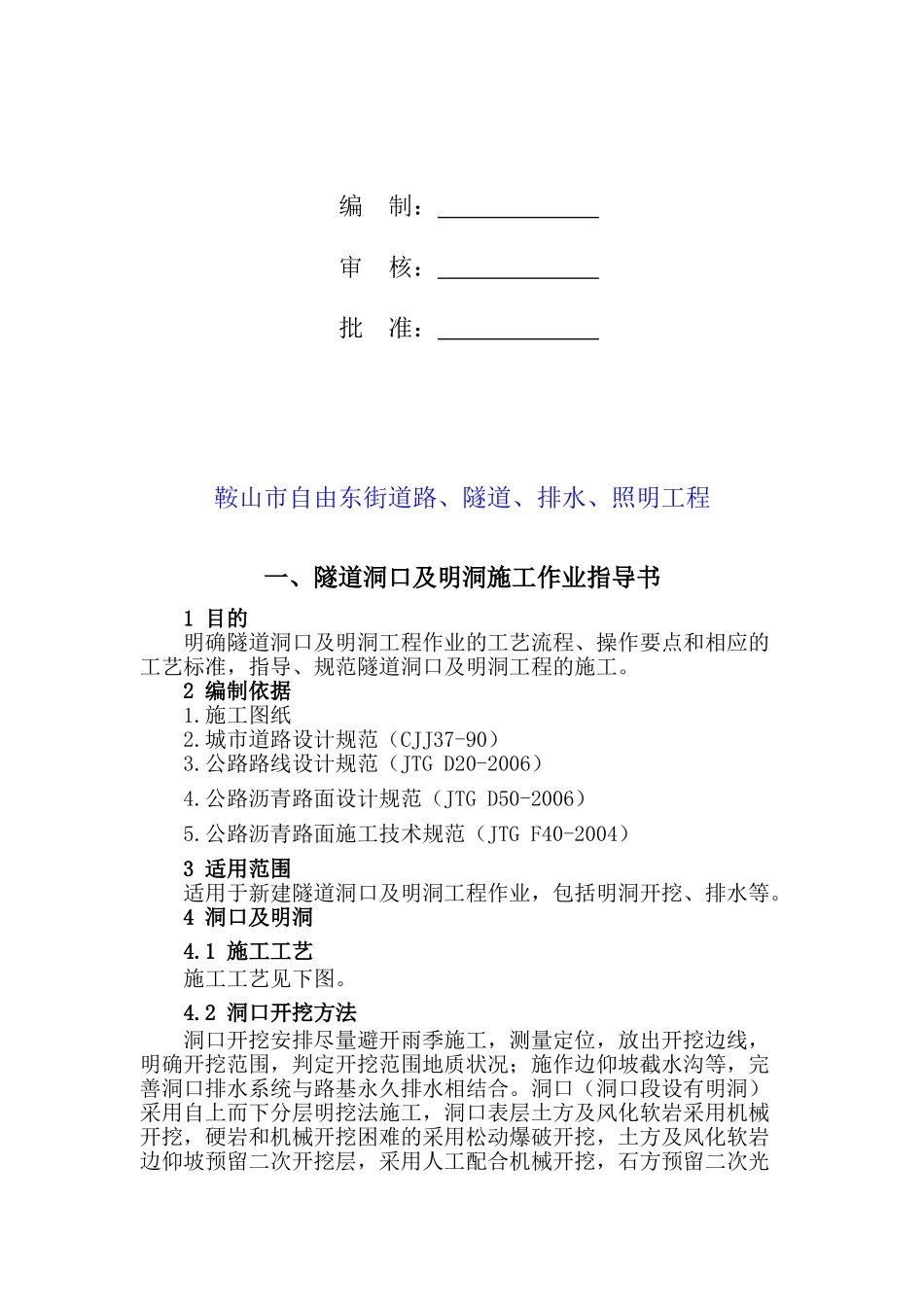

隧道工程作业指导书(DOC105页)_第2页
2/76

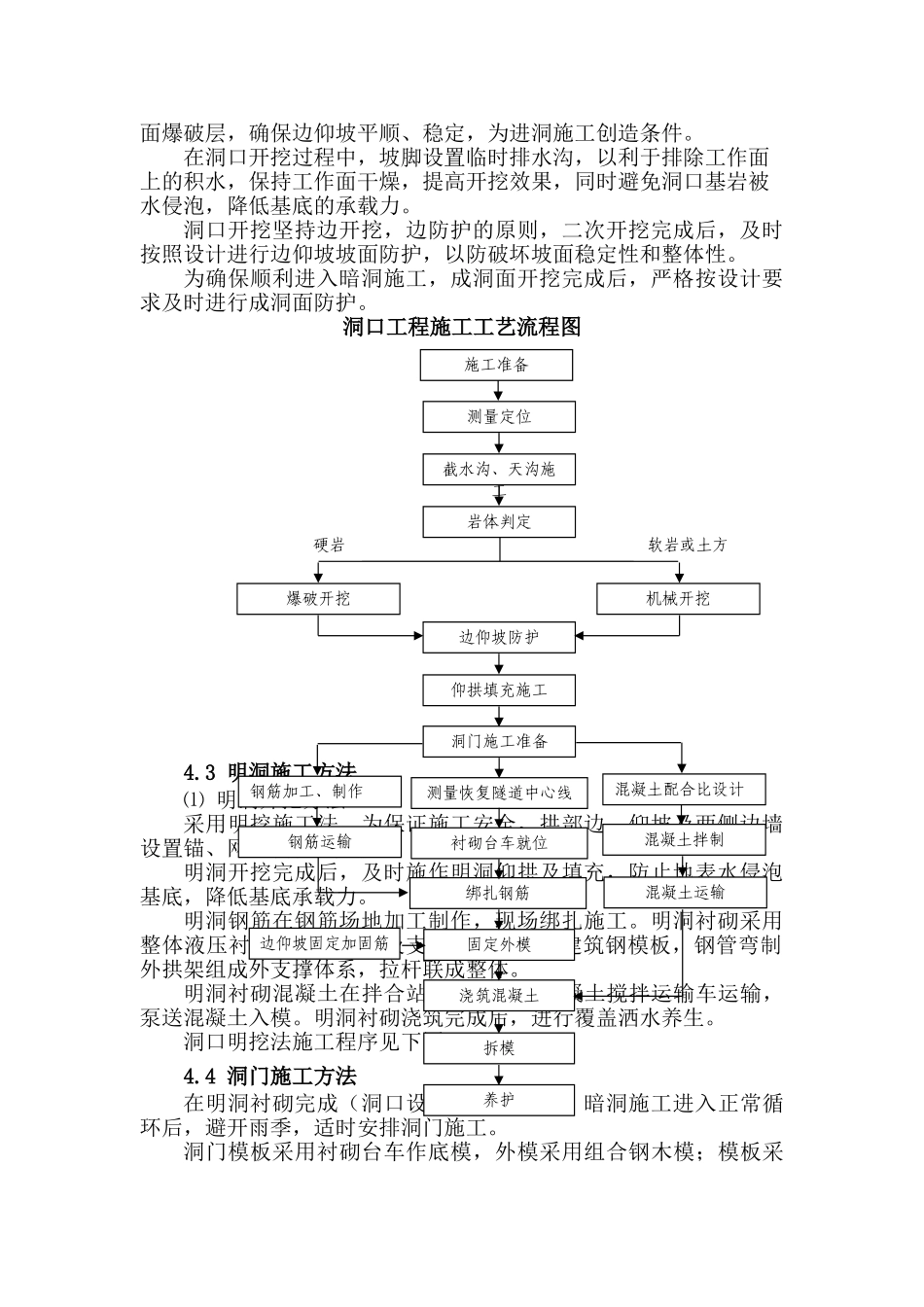

隧道工程作业指导书(DOC105页)_第3页
3/76
鞍山市自由东街道路、隧道、排水、照明工程隧道施工作业指导书编 制: 审 核: 批 准: 鞍山市自由东街道路、隧道、排水、照明工程一、隧道洞口及明洞施工作业指导书1 目的明确隧道洞口及明洞工程作业的工艺流程、操作要点和相应的工艺标准,指导、规范隧道洞口及明洞工程的施工。2 编制依据1.施工图纸2.城市道路设计规范(CJJ37-90)3.公路路线设计规范(JTG D20-2006)4.公路沥青路面设计规范(JTG D50-2006)5.公路沥青路面施工技术规范(JTG F40-2004)3 适用范围适用于新建隧道洞口及明洞工程作业,包括明洞开挖、排水等。4 洞口及明洞4.1 施工工艺施工工艺见下图。4.2 洞口开挖方法洞口开挖安排尽量避开雨季施工,测量定位,放出开挖边线,明确开挖范围,判定开挖范围地质状况;施作边仰坡截水沟等,完善洞口排水系统与路基永久排水相结合。洞口(洞口段设有明洞)采用自上而下分层明挖法施工,洞口表层土方及风化软岩采用机械开挖,硬岩和机械开挖困难的采用松动爆破开挖,土方及风化软岩边仰坡预留二次开挖层,采用人工配合机械开挖,石方预留二次光面爆破层,确保边仰坡平顺、稳定,为进洞施工创造条件。在洞口开挖过程中,坡脚设置临时排水沟,以利于排除工作面上的积水,保持工作面干燥,提高开挖效果,同时避免洞口基岩被水侵泡,降低基底的承载力。洞口开挖坚持边开挖,边防护的原则,二次开挖完成后,及时按照设计进行边仰坡坡面防护,以防破坏坡面稳定性和整体性。为确保顺利进入暗洞施工,成洞面开挖完成后,严格按设计要求及时进行成洞面防护。洞口工程施工工艺流程图4.3 明洞施工方法⑴ 明洞开挖方法采用明挖施工法,为保证施工安全,拱部边、仰坡及两侧边墙设置锚、网、喷临时支护。明洞开挖完成后,及时施作明洞仰拱及填充,防止地表水侵泡基底,降低基底承载力。明洞钢筋在钢筋场地加工制作,现场绑扎施工。明洞衬砌采用整体液压衬砌台车作内模及支架,外模采用建筑钢模板,钢管弯制外拱架组成外支撑体系,拉杆联成整体。明洞衬砌混凝土在拌合站集中拌制,混凝土搅拌运输车运输,泵送混凝土入模。明洞衬砌浇筑完成后,进行覆盖洒水养生。洞口明挖法施工程序见下图。4.4 洞门施工方法在明洞衬砌完成(洞口设有明洞段时)、暗洞施工进入正常循环后,避开雨季,适时安排洞门施工。洞门模板采用衬砌台车作底模,外模采用组合钢木模;模板采施工准备测量定位截水沟、天沟施工岩体判定硬岩软岩或土方爆破开挖机械...
