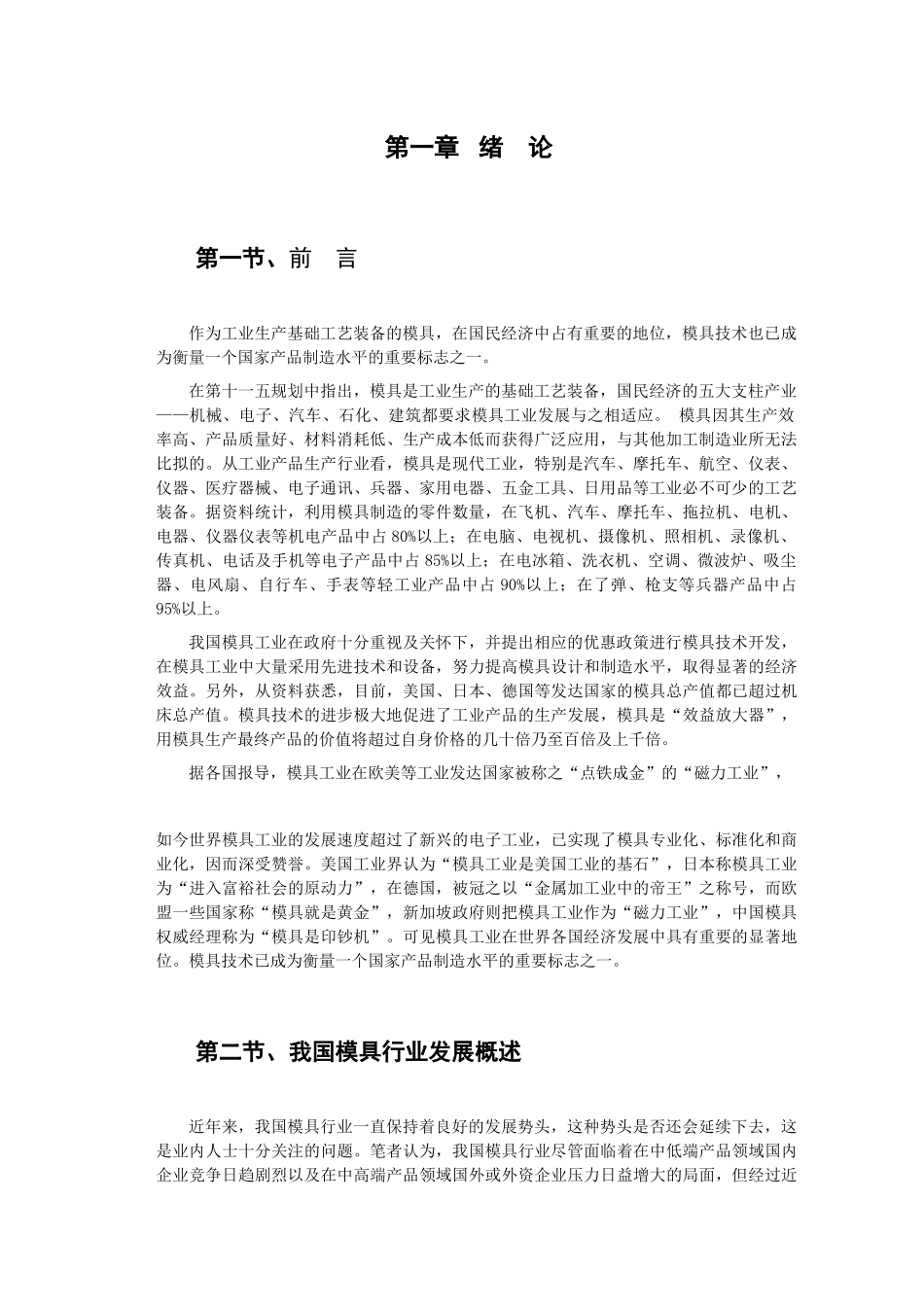

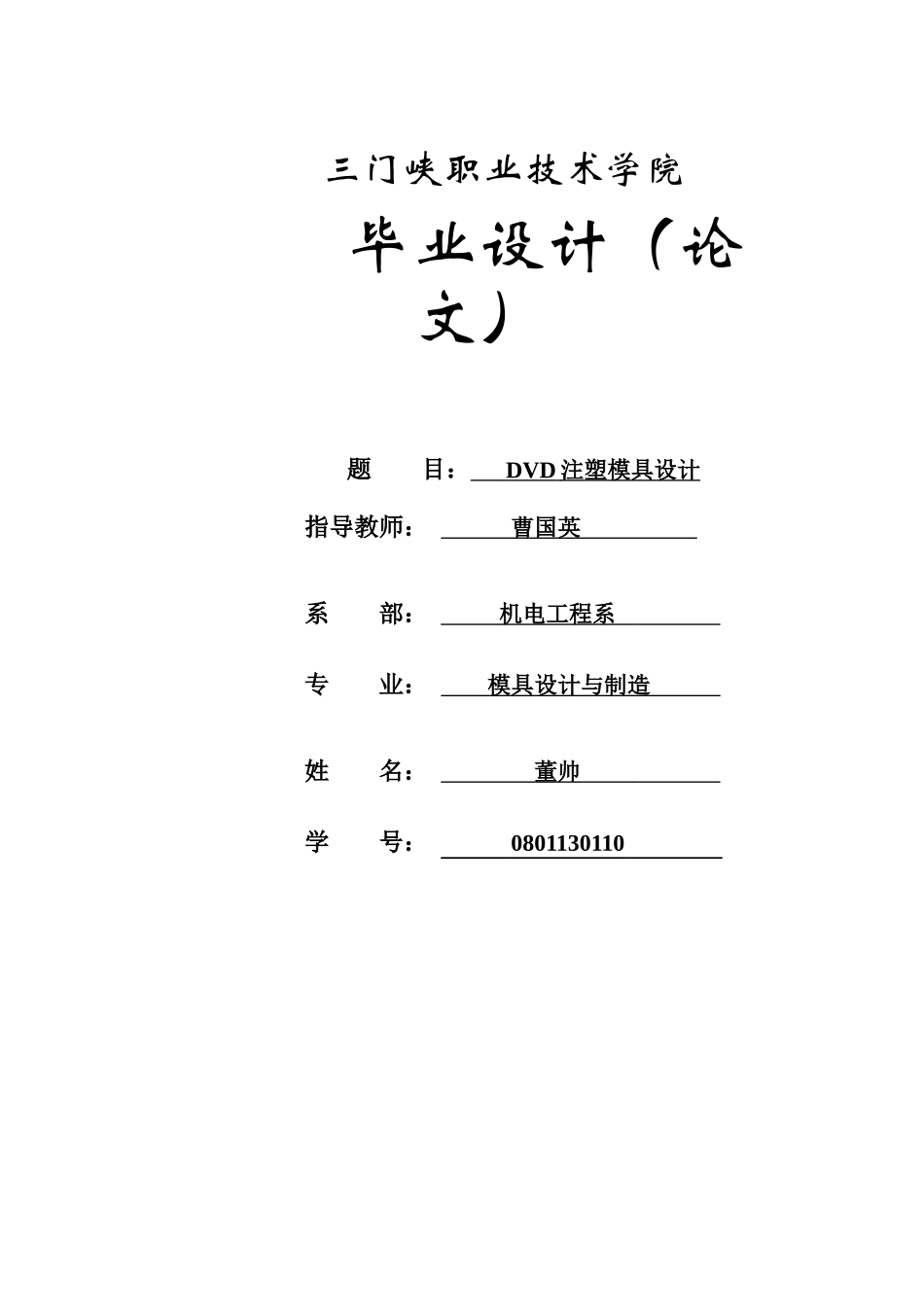

三门峡职业技术学院 毕业设计(论文) 题 目: DVD 注塑模具设计 指导教师: 曹国英 系 部: 机电工程系 专 业: 模具设计与制造 姓 名: 董帅 学 号: 0801130110 DVD 注塑模具设计摘要:本论文的主要内容为 DVD 门注塑模的设计。首先获得产品部件的外型实体模型(原外型设计运用 UG 建模),进行数据交换后存为 STEP 文件,然后利用Pro/ENGINEER2001 重新测量建立.prt 文件,然后综合运用 EMX4.1 模块完成模具的设计,再进行 CAE 分析,主要是用 Moldflow Plastic Advisers 对其进行模流分析,通过不断分析改进和修整,使设计达到要求;通过所有检验后,用AutoCAD2006 完成注塑模具非标准零件的零件图和模架的装配图。关键词:注塑模、DVD 门、Pro/ENGINEER2001、EMX4.1、Moldflow Plastic AdvisersInjection Mold Design for the DVD door【Abstract】This thesis mainly introduce the design for the part of DVD door Injection mold. The process of the design is that firstly saving the STEP file of the part (the part solid model is created by UG) .Then use the Pro/ENGINEER2001 to finish the design of mold, at last, use MOLDFLOW PLASTICS ADVISERS to do mold flow analysis . The finished mold contains two cavities. If the mold passes all checks, then finish the drawings of non-standard parts and the assembly drawing about the injection mold. At last write out the essay.【 Key words 】 Injection mold. Pro/ENGINEER2001. EMX4.1. Moldflow Plastic Advisers. DVD door.第一章 绪 论 第一节、前 言作为工业生产基础工艺装备的模具,在国民经济中占有重要的地位,模具技术也已成为衡量一个国家产品制造水平的重要标志之一。 在第十一五规划中指出,模具是工业生产的基础工艺装备,国民经济的五大支柱产业——机械、电子、汽车、石化、建筑都要求模具工业发展与之相适应。 模具因其生产效率高、产品质量好、材料消耗低、生产成本低而获得广泛应用,与其他加工制造业所无法比拟的。从工业产品生产行业看,模具是现代工业,特别是汽车、摩托车、航空、仪表、仪器、医疗器械、电子通讯、兵器、家用电器、五金工具、日用品等工业必不可少的...
