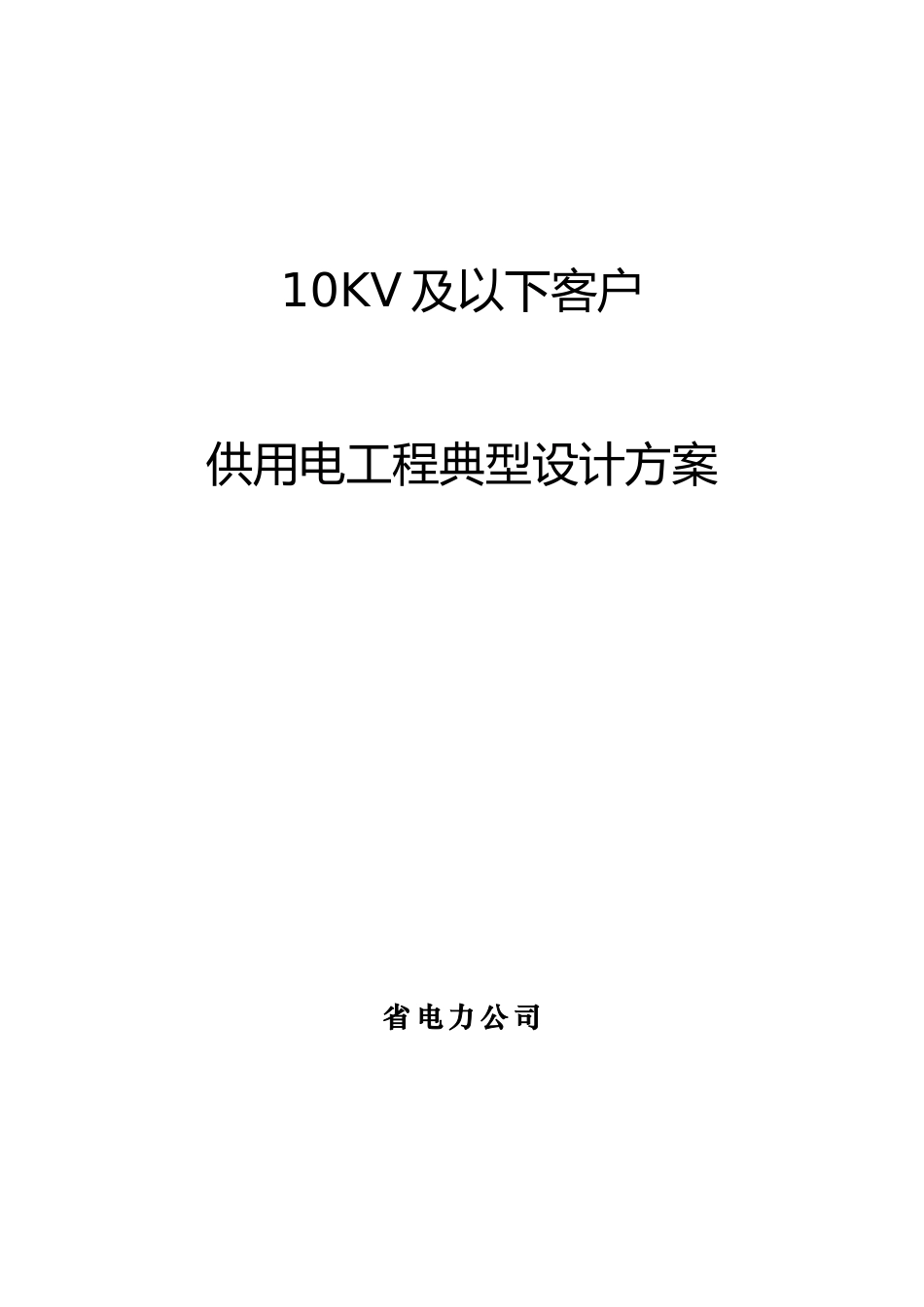

10KV 及以下客户供用电工程典型设计方案省 电 力 公 司第 一 分 册 配 电 房 工 程总设计说明1 概 述配电房工程典型设计适用于 10/0.4kV 配电房新建工程（建筑物新建或箱式变电站），变压器为油浸式变压器，室内变压器容量为 100~1600kVA，箱式变压器容量为 100~800kVA。配电房工程分册共分五章。根据配电变压器（以下简称变压器）容量的大小或 10kV 接线方式的不同分为四章：第一章适用于变压器容量范围 100~250kVA，根据变压器安装地点的不同分为变压器室外安装、箱式变电站、变压器室内安装三节；第二章适用于变压器容量范围 315~400kVA，根据变压器安装地点的不同分为变压器室外安装、箱式变电站、变压器室内安装三节；第三章适用于变压器容量范围 500~1600kVA，10kV 侧单电源，根据变压器安装地点及数量的不同分为箱式变电站（单台变压器）、箱式变电站（两台变压器）、变压器室内安装（单台变压器）、变压器室内安装（两台及以上变压器）四节；第四章适用于变压器容量范围500~1600kVA，10kV 侧双电源，根据 10kV 侧结线方式的不同分为10kV 侧单母线接线、10kV 侧单母线分段接线两节。第五章为前四章的公共部分，共分三节，分别归纳了设备选择、断面图及二次接线图。10kV 侧标注所有设备的型号及技术参数，0.4kV 侧对总路断路器及无功补偿的容量、型号及技术参数进行标注(根据不同的变压器容量，对受变压器容量影响较大的设备技术参数在第五章设备选择中单独列表标注)；对出线仅标注设备型号、示意出线回路数，出线设备技术参数应根据工程实际情况选择，出线回路数也可根据工程实际情况酌情增减，图纸标注的设备型号仅作参考。2 设计范围从 10kV 侧电缆进线的电缆头、架空进线的变压器安装引下线起，至 0.4kV 出线配电屏电缆头止这一范围内的电气安装设计（不含电缆头）。3 设计目的和原则3.1 采用标准化、规范化的典型设计，规范市场、提高安装质量，从而保证供电可靠性。3.2 箱式变电站工厂化。4 设计依据配电房及内部所有设备和备品备件，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI），应遵循的主要标准如下：GB156-1993《标准电压》GB50052-95《供配电系统设计规范》GB50053-94《10kV 及以下变电所设计规范》GB50054-95《低压配电设计规范》GB/T17467-1998《高压/低压预装式变电站》GB311.1-1997《高压输变电设备的绝缘配合》DL/T620-1997《交流电气装置的过电压...
