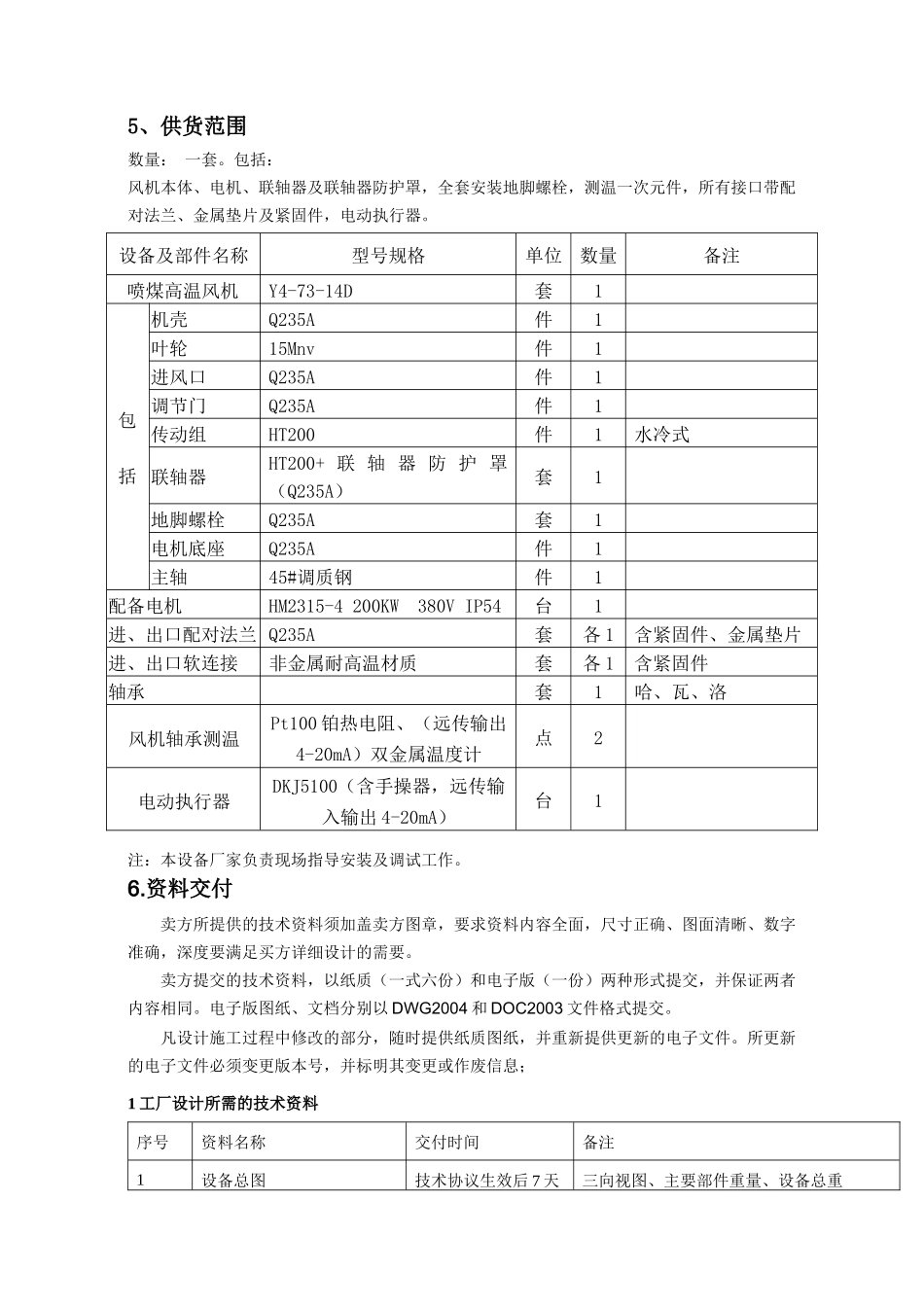

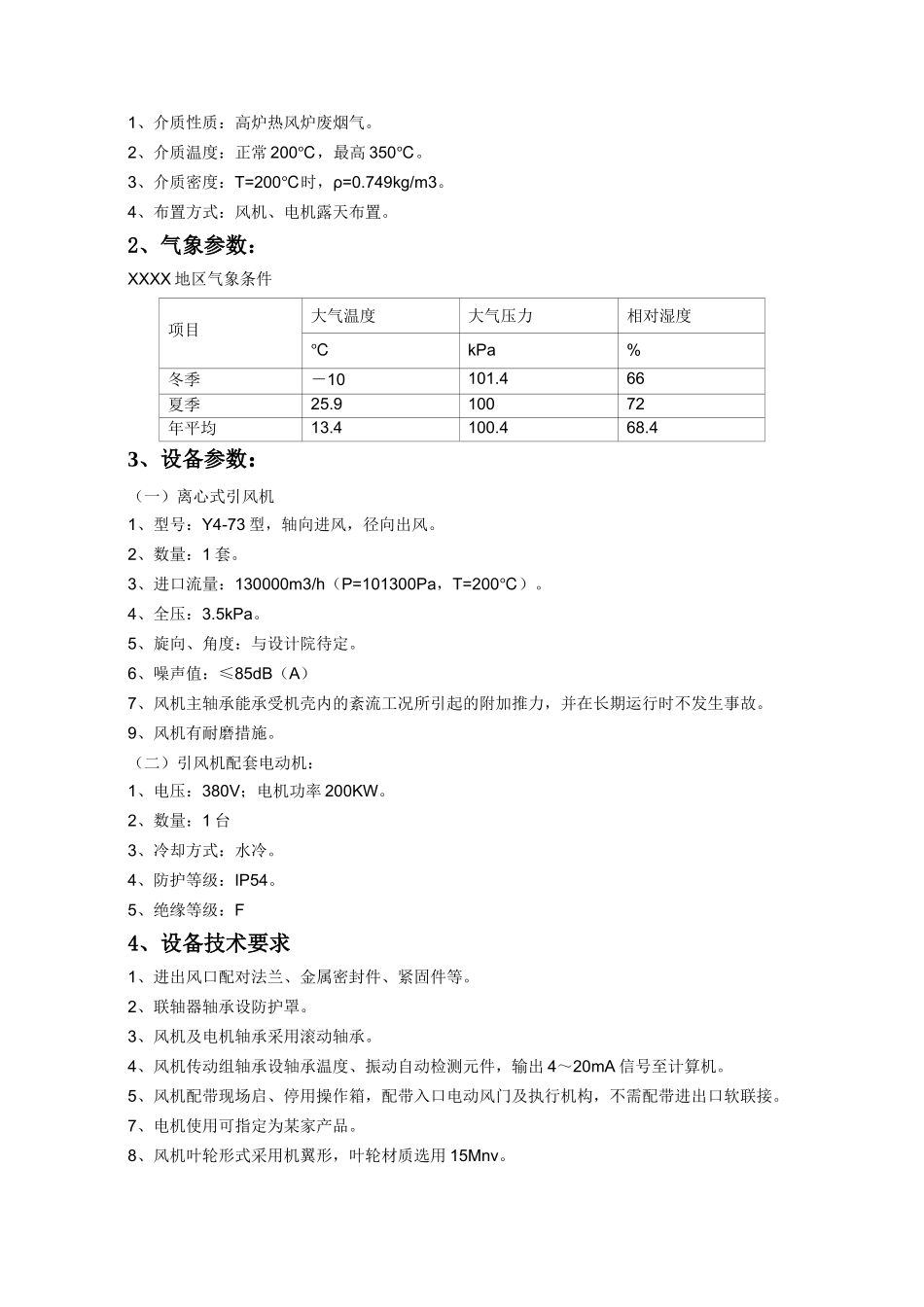

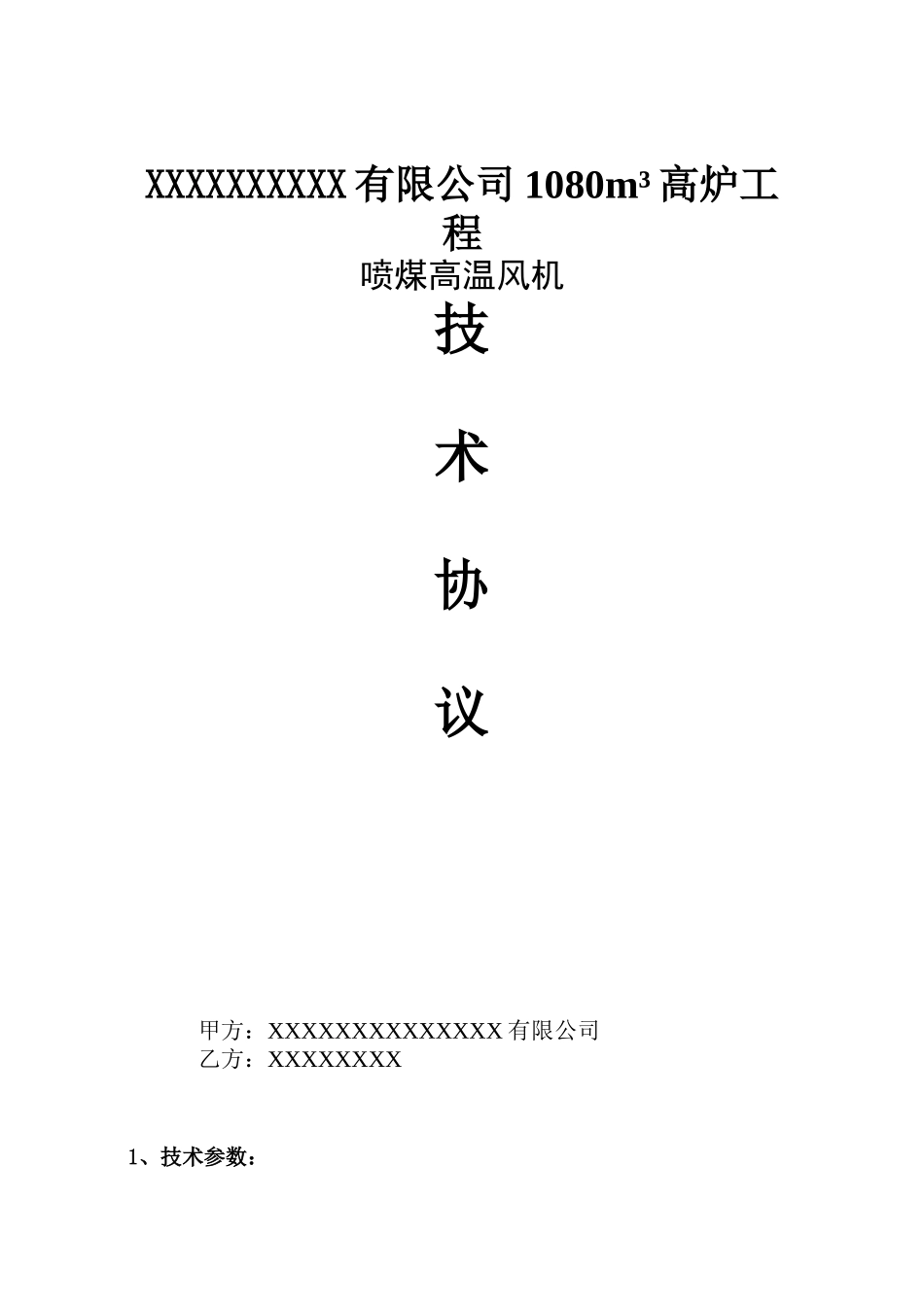

XXXXXXXXXX 有限公司 1080m³ 高炉工程喷煤高温风机技术协议甲方：XXXXXXXXXXXXXX 有限公司乙方：XXXXXXXX1、技术参数：1、介质性质：高炉热风炉废烟气。2、介质温度：正常 200℃，最高 350℃。3、介质密度：T=200℃时，ρ=0.749kg/m3。4、布置方式：风机、电机露天布置。2、气象参数：XXXX 地区气象条件项目大气温度大气压力相对湿度℃kPa%冬季－10 101.466夏季25.910072年平均13.4100.468.43、设备参数：（一）离心式引风机1、型号：Y4-73 型，轴向进风，径向出风。2、数量：1 套。3、进口流量：130000m3/h（P=101300Pa，T=200℃）。4、全压：3.5kPa。5、旋向、角度：与设计院待定。6、噪声值：≤85dB（A）7、风机主轴承能承受机壳内的紊流工况所引起的附加推力，并在长期运行时不发生事故。9、风机有耐磨措施。（二）引风机配套电动机：1、电压：380V；电机功率 200KW。2、数量：1 台3、冷却方式：水冷。4、防护等级：IP54。5、绝缘等级：F4、设备技术要求1、进出风口配对法兰、金属密封件、紧固件等。2、联轴器轴承设防护罩。3、风机及电机轴承采用滚动轴承。4、风机传动组轴承设轴承温度、振动自动检测元件，输出 4～20mA 信号至计算机。5、风机配带现场启、停用操作箱，配带入口电动风门及执行机构，不需配带进出口软联接。7、电机使用可指定为某家产品。8、风机叶轮形式采用机翼形，叶轮材质选用 15Mnv。5、供货范围数量： 一套。包括：风机本体、电机、联轴器及联轴器防护罩，全套安装地脚螺栓，测温一次元件，所有接口带配对法兰、金属垫片及紧固件，电动执行器。设备及部件名称型号规格单位数量备注喷煤高温风机Y4-73-14D套1包括机壳Q235A件1叶轮15Mnv件1进风口Q235A件1调节门Q235A件1传动组HT200件1水冷式联轴器HT200+ 联 轴 器 防 护 罩（Q235A）套1地脚螺栓Q235A套1电机底座Q235A件1主轴45#调质钢件1配备电机HM2315-4 200KW 380V IP54台1进、出口配对法兰 Q235A套各 1含紧固件、金属垫片进、出口软连接非金属耐高温材质套各 1含紧固件轴承套1哈、瓦、洛风机轴承测温Pt100 铂热电阻、（远传输出4-20mA）双金属温度计点2电动执行器DKJ5100（含手操器，远传输入输出 4-20mA）台1注：本设备厂家负责现场指导安装及调试工作。6.资料交付卖方所提供的技术资料须加盖卖方图章，要求资料内容全面，尺寸正确、图面清晰、数字准确，深度要满足买方详细设计的需要。卖方提交的技术资料，以纸质（一式六份）和电子...
