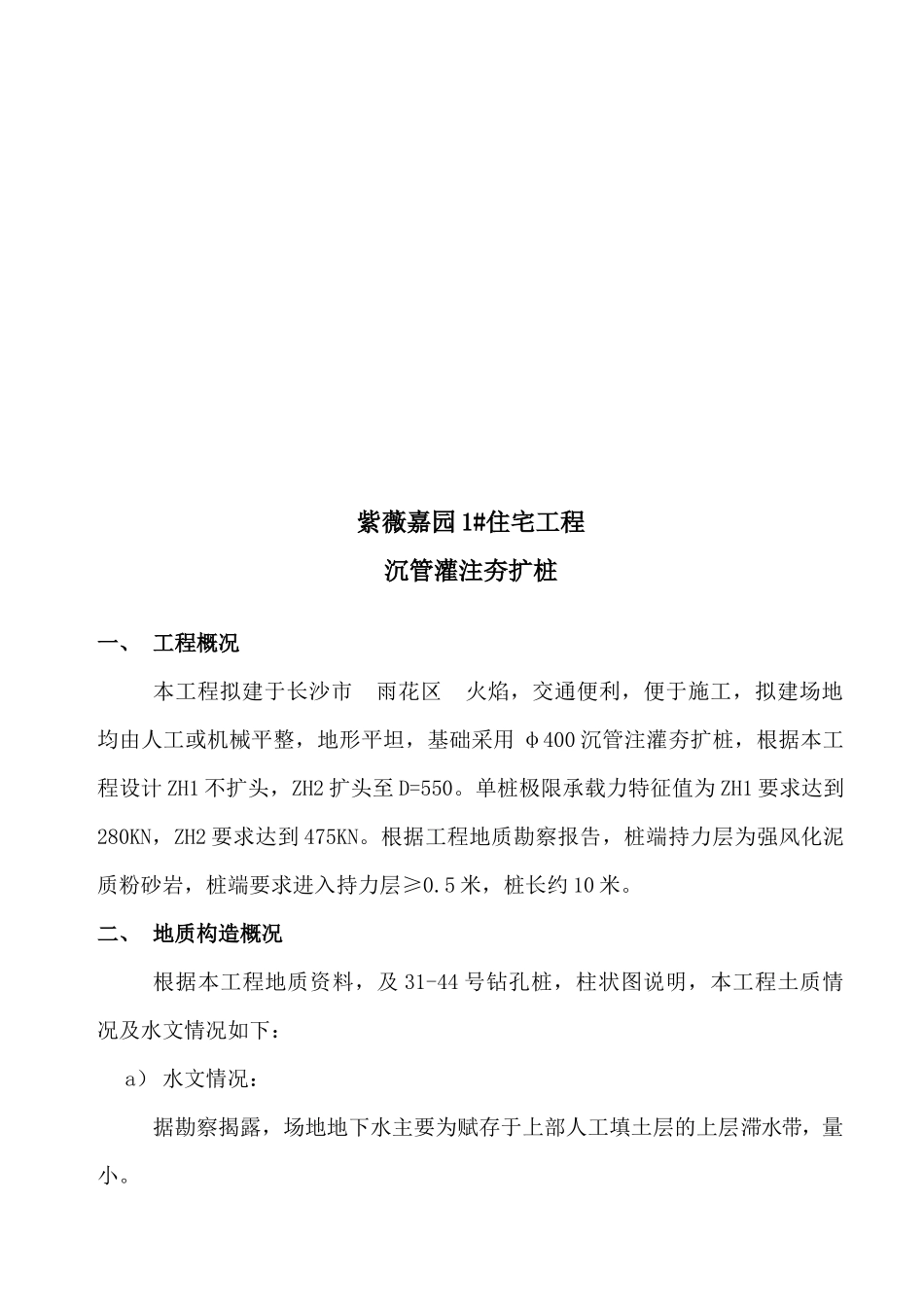

紫薇嘉园 1#住宅工程沉管灌注夯扩桩 一、 工程概况本工程拟建于长沙市 雨花区 火焰，交通便利，便于施工，拟建场地均由人工或机械平整，地形平坦，基础采用 φ400 沉管注灌夯扩桩，根据本工程设计 ZH1 不扩头，ZH2 扩头至 D=550。单桩极限承载力特征值为 ZH1 要求达到280KN，ZH2 要求达到 475KN。根据工程地质勘察报告，桩端持力层为强风化泥质粉砂岩，桩端要求进入持力层≥0.5 米，桩长约 10 米。二、 地质构造概况根据本工程地质资料，及 31-44 号钻孔桩，柱状图说明，本工程土质情况及水文情况如下：a） 水文情况：据勘察揭露，场地地下水主要为赋存于上部人工填土层的上层滞水带，量小。b) 土质情况：1）素土层：褐黄色，紫红色，结构松散、湿含风化石块。2）杂填土：很湿，结构松散。3）耕土：灰黄色，可塑状，含植物根、砾石。4）坡积粉质粘土：红黄色，可塑状，含植物根、砾石。5）粉质粘土：褐黄色夹灰黄色，硬塑状为主，局部顶部呈可塑状，局部地段坚硬状，具网纹状构造。6）残积粉质粘土：褐黄色、紫红色含黑色铁质。7）强风化泥质板岩：黄灰色，紫灰色，灰绿色，泥质结构为持力层。三、施工方案的选择及相关技术参数本工程桩基础采用沉管灌注夯扩桩，设计桩径 φ400，单桩设计极限承载为 ZH1 要求达到 280KN，ZH2 要求达到 475KN。1）桩端持力层为强风化泥质粉砂岩，单桩应打入持力层，且不小于500mm。2）桩身砼强度等级设计为 C25，采用桩径 φ400，PO32.5 水泥试配，主筋为 6φ12，箍筋为 φ6.5＠200，加密间距为 100mm。四、 主要材料主划材料名称规格单位数量钢筋φ12T6钢筋φ6.5T1.8水泥PO32.5T80砂粗砂M3100卵石2-4cmM3200五、 施工准备1） 进入场地施工前：a)了解原地形地貌；b）由业主保证现场三通一平，进场后搭设临时设施；c)施工机具进场、安装、调试、并试车，保证桩机及机具工作状态良好，以保证施工正常进行。2） 施工现场，场地利用百格网取填平粗略整平，以确保桩机，机身水平及平稳工作，确保桩基施工质量。3） 砼配比、试配，会同业主及监理对原材料取样、送检。4） 建立健全质保体系，确保桩基验收，自检及施工质量优良。项目经理 彭克夫5）测量放线： 1）定位放线：根据规划院提供的控制点，也就是本工程的坐标点，确定本工程的端轴线，并搭设龙门架、利用经纬仪在龙门架上测定轴线位置，利用100m 长钢尺，在龙门架上分划出各轴线尺寸，并复核。同时，利用经纬仪在龙...
