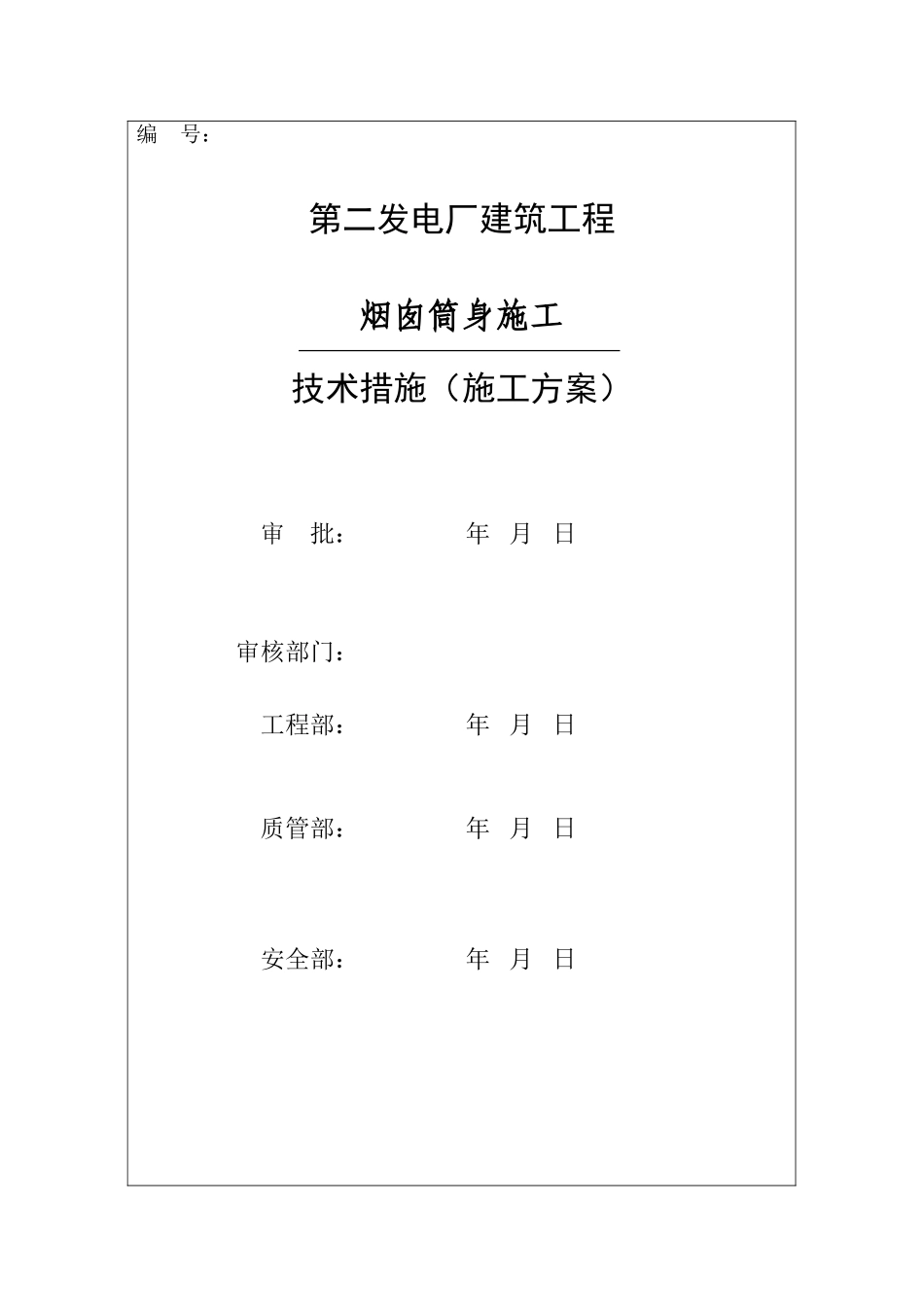

编 号：第二发电厂建筑工程 烟囱筒身施工技术措施（施工方案）审 批： 年 月 日审核部门：工程部： 年 月 日质管部： 年 月 日安全部： 年 月 日编写人： 年 月 日西 北 电 力 建 设 第 四 工 程 公 司目 录编制依据 页工程概况及主要工程量 页施工区域平面布置 页施工准备 页施工顺序及方法 页质量标准 页质量保证措施 页安全措施 页文明施工与环境保护措施 页 劳动力组织 页 施工材料、机具计划 页施工进度计划 页附图：施工区域平面布置附图：电动提模组装图附图：脚手架搭设、轨道平面布置图筒壁模板加图 编制依据 第二发电厂烟囱钢筋混凝土外筒施工图，图纸分册号。 第二发电厂×机组工程土建专业施工组织设计。 第二发电厂土建工程项目管理计划。 第二发电厂烟囱图纸会审纪要。《混凝土结构工程质量验收规范》 。《烟囱工程施工及验收规范》 。《钢筋机械连接通用技术规程》 。《钢结构工程施工质量验收规范》《电力建设施工及验收技术规范》（建筑工程篇）。《建筑工程施工质量验收统一标准》 。《电力建设安全工作规程》（）。《电力建设安全健康与环境管理工作规定》。（国电公司发布2002-01-21 实施）《建筑施工高处作业安全技术规范》 。西北电力建设第四工程公司《建筑工程质量通病防治措施》。 工程概况及主要工程量第二发电厂烟囱为 Φ6.8m 套筒式双管烟囱，按电厂坐标系，烟囱中心坐标 815.60m，575.50m，±0.00m 相当于绝对标高米。外 筒 为 钢 筋 砼 结 构 ， 高 度 233.0m ， 外 筒 ▽ 25.0m 以 下 以 及▽100.0m 以上为直筒部分，▽25.0m 以下筒壁外半径 12.75m，壁厚700mm；▽100.0m 以上筒壁外半径 9.0m，壁厚在 300mm 之间，壁厚随高度的增加而减少；烟囱外筒▽▽100.0m 段，筒壁外半径随高度的增加按的坡度减少，壁厚在㎜～㎜之间变化。内管为钢管结构，高度240.0m，内径 6.8m。烟囱内管、外筒夹层间▽25.0m、▽60.0m、▽100.0m、▽140.0m、▽180.0m 设有层钢梁格栅板检修平台；在夹层间▽225.0m 处设一层钢梁—钢筋砼板组合平台，用于钢内管的安装；在外筒顶部▽232.5m 处设有封顶砼平台，钢内管伸出顶部平台 7.5m；外筒每层平台处设有个㎜×㎜采光窗；烟道接口尺寸 7m×13.3m(宽×高)，顶标高▽21.65m；烟囱底部设有两个 5m×5m门洞，以供施工使用。烟囱外筒自▽135.0m 起向上涂刷红白相间航空色标，色带宽度 21m，在...
