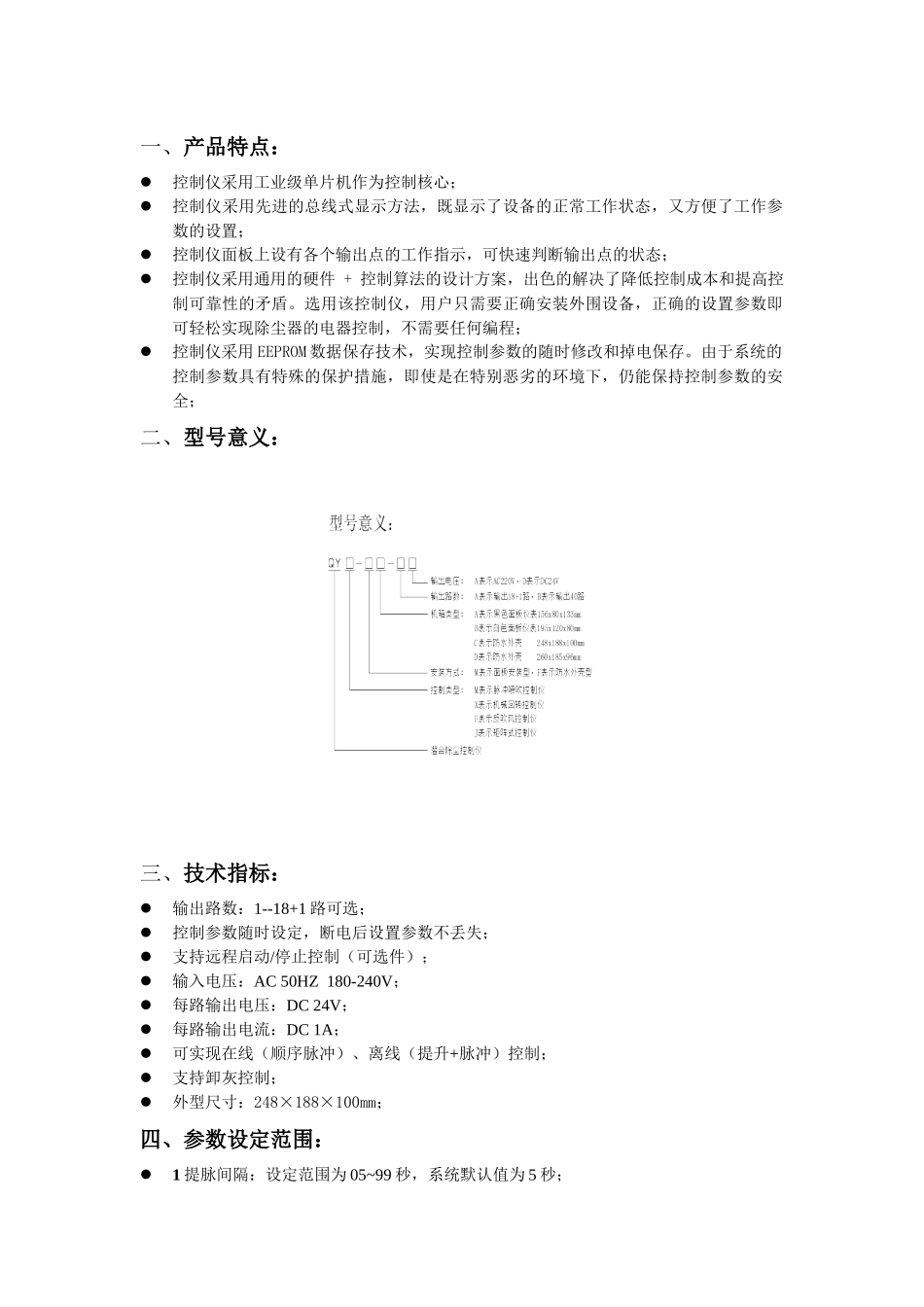

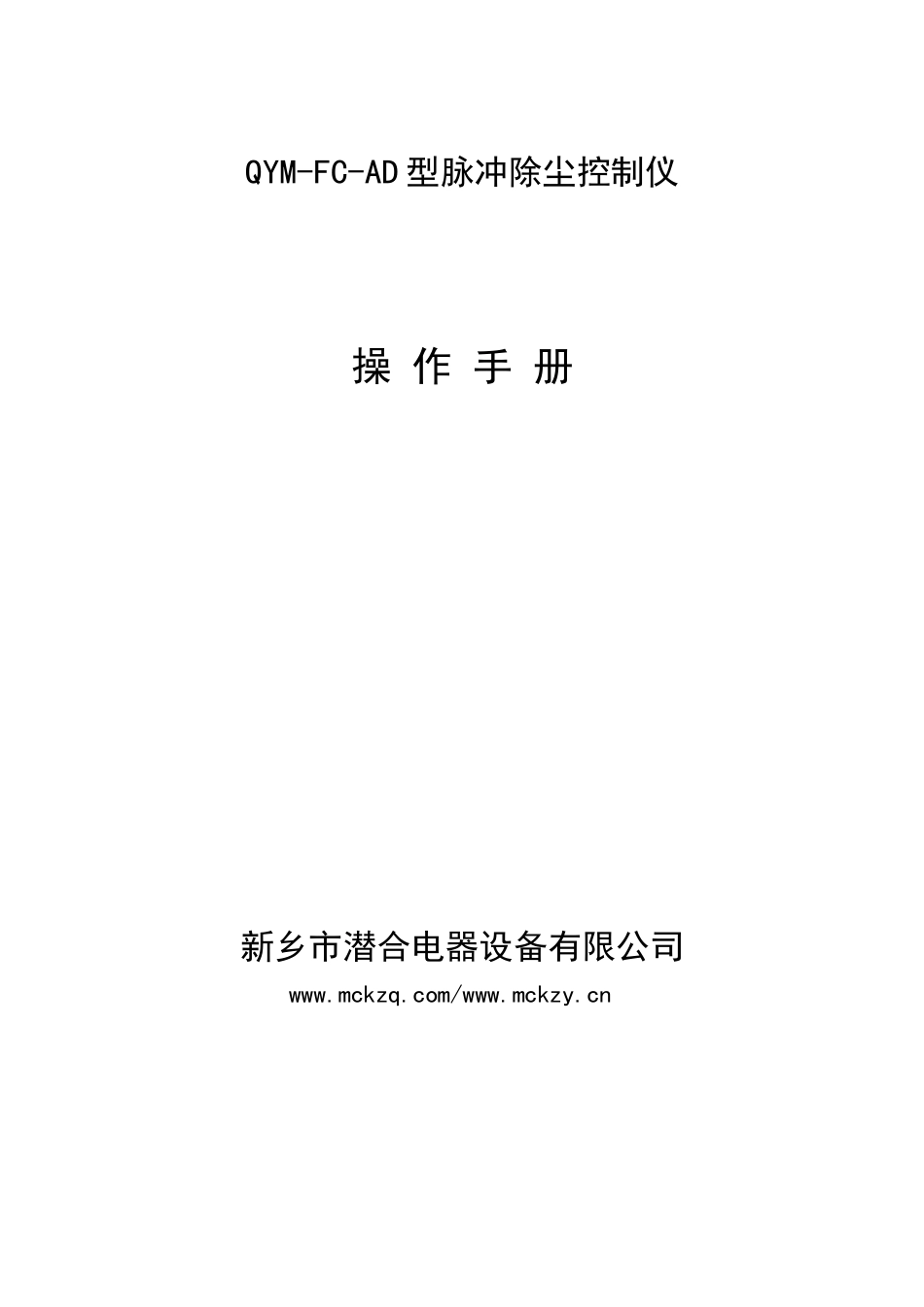

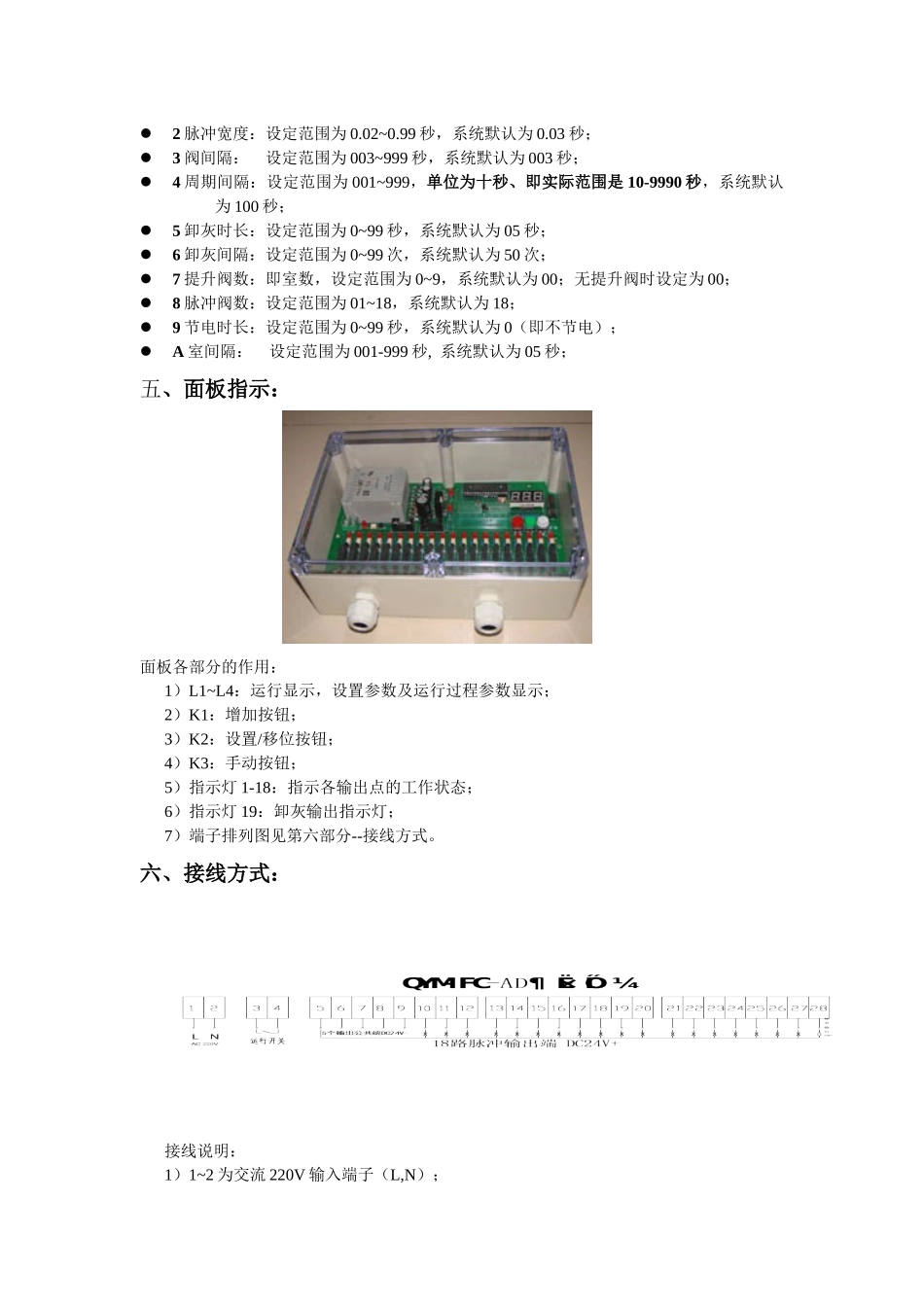

QYM-FC-AD 型脉冲除尘控制仪操 作 手 册新乡市潜合电器设备有限公司www.mckzq.com/www.mckzy.cn一、产品特点：控制仪采用工业级单片机作为控制核心；控制仪采用先进的总线式显示方法，既显示了设备的正常工作状态，又方便了工作参数的设置；控制仪面板上设有各个输出点的工作指示，可快速判断输出点的状态；控制仪采用通用的硬件 + 控制算法的设计方案，出色的解决了降低控制成本和提高控制可靠性的矛盾。选用该控制仪，用户只需要正确安装外围设备，正确的设置参数即可轻松实现除尘器的电器控制，不需要任何编程；控制仪采用 EEPROM 数据保存技术，实现控制参数的随时修改和掉电保存。由于系统的控制参数具有特殊的保护措施，即使是在特别恶劣的环境下，仍能保持控制参数的安全；二、型号意义： 三、技术指标：输出路数：1--18+1 路可选；控制参数随时设定，断电后设置参数不丢失；支持远程启动/停止控制（可选件）；输入电压：AC 50HZ 180-240V；每路输出电压：DC 24V；每路输出电流：DC 1A；可实现在线（顺序脉冲）、离线（提升+脉冲）控制；支持卸灰控制；外型尺寸：248×188×100mm；四、参数设定范围：1 提脉间隔：设定范围为 05~99 秒，系统默认值为 5 秒；2 脉冲宽度：设定范围为 0.02~0.99 秒，系统默认为 0.03 秒；3 阀间隔： 设定范围为 003~999 秒，系统默认为 003 秒；4 周期间隔：设定范围为 001~999，单位为十秒、即实际范围是 10-9990 秒，系统默认为 100 秒；5 卸灰时长：设定范围为 0~99 秒，系统默认为 05 秒；6 卸灰间隔：设定范围为 0~99 次，系统默认为 50 次；7 提升阀数：即室数，设定范围为 0~9，系统默认为 00；无提升阀时设定为 00；8 脉冲阀数：设定范围为 01~18，系统默认为 18；9 节电时长：设定范围为 0~99 秒，系统默认为 0（即不节电）；A 室间隔： 设定范围为 001-999 秒, 系统默认为 05 秒；五、面板指示： 面板各部分的作用：1）L1~L4：运行显示，设置参数及运行过程参数显示；2）K1：增加按钮；3）K2：设置/移位按钮；4）K3：手动按钮；5）指示灯 1-18：指示各输出点的工作状态；6）指示灯 19：卸灰输出指示灯；7）端子排列图见第六部分--接线方式。六、接线方式： 接线说明：1）1~2 为交流 220V 输入端子（L,N）；2）3~4 为开机信号（干接点），可外接开机信号或压差开关；3）CO...
