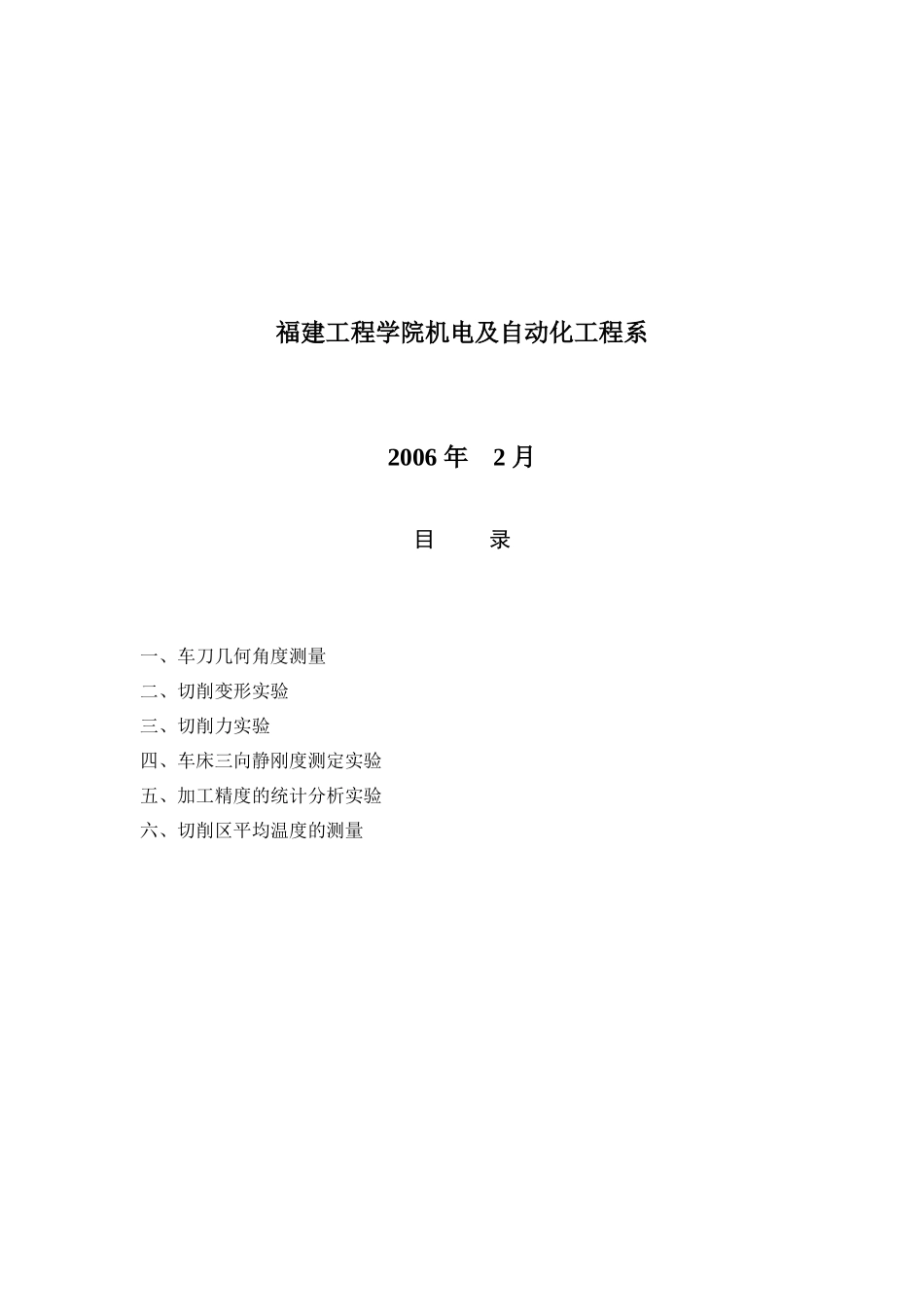

机械制造技术基础实验指导书编写： 詹友基福建工程学院机电及自动化工程系2006 年 2 月目 录一、车刀几何角度测量二、切削变形实验三、切削力实验四、车床三向静刚度测定实验五、加工精度的统计分析实验六、切削区平均温度的测量实验 1 车刀几何角度测量一、实验目的与要求 1、了解车刀量角仪的结构与工作原理。 2、进一步熟悉车刀切削部分的构造要素，巩固和加深对刀具各标注平面参考系及标注角度基本定义的理解。并掌握车刀测量方法。3、通过对车刀各剖面内角度的测量与计算，进一步理解它们之间几何关系。4、测量给定车刀的几何角度，将测得的数据填入表格中，并对测量结果进行分析。二、实验设备与工具 1、仪器：车刀量角仪 2、 测量用车刀：45°外圆车刀，75°外圆车刀，90°外圆车刀，切断刀，大刃倾角车刀。三、车刀量角仪的结构与使用方法1、图 1-1 量角仪(本校制造)图 1-1 量角仪（本校） 量角仪由底置 l、转盘 9、立柱 3 和刻度盘 6、测量片 7 等零件组成。底盘 1 用来安装立柱 3，并以销 2 孔为中心刻着±100°的转盘 9，当转盘 9 两侧面的基线对准底盘刻线转 90°时。定位块 10 的 d 面是垂直的。当测量片 7 的指针对着刻度盘 0°时，测量片 7 的 b 面与转盘 9的平面是平行的，而且垂直于 C 面、A 面。立柱 3 的上下移动靠螺母 4 来调整。2、图 1-2 量角仪（哈尔滨工业大学）图 1-2 量角仪（哈尔滨工业大学）量角仪由底座 l、平台 3、立柱 7 和大小扇形盘 6、11、大小指针 5、10 等零件组成。 底座 l 呈圆盘形，平台 3 可绕底座中心转动，底座外缘左、右各有刻度 l00°，当基线板 2对准圆盘刻线 0°时，活动尺 4 侧边与指针 5 下端的测量板平面垂直。测量板 5 上有三个测量刃口 A、B、C，其所在平面即为测量车刀角度时的测量平面。当小指针 l0 和大指针 5 均为 0°时，刃口 A 与平台平面平行，B、C 与平台平面垂直。 四、实验步骤和方法(本校制造)要测量某一车刀角度时，首先应规定一个假定走刀方向，即要先辩明车刀的主、副切削刃及前、后刀面，以确定需要测量角度的位置。然后将车刀放在转动平台上，左或右侧面靠在活动尺的侧面上。测量角度的顺序通常先测偏角，再测刃倾角，继而测前角、后角。这样调整方便，也可提高工作效率。即测量顺序为：主切削刃：k r ——λs ——γ o ——α o ；副切削刃：k r'——λs'——γ o'——α...
