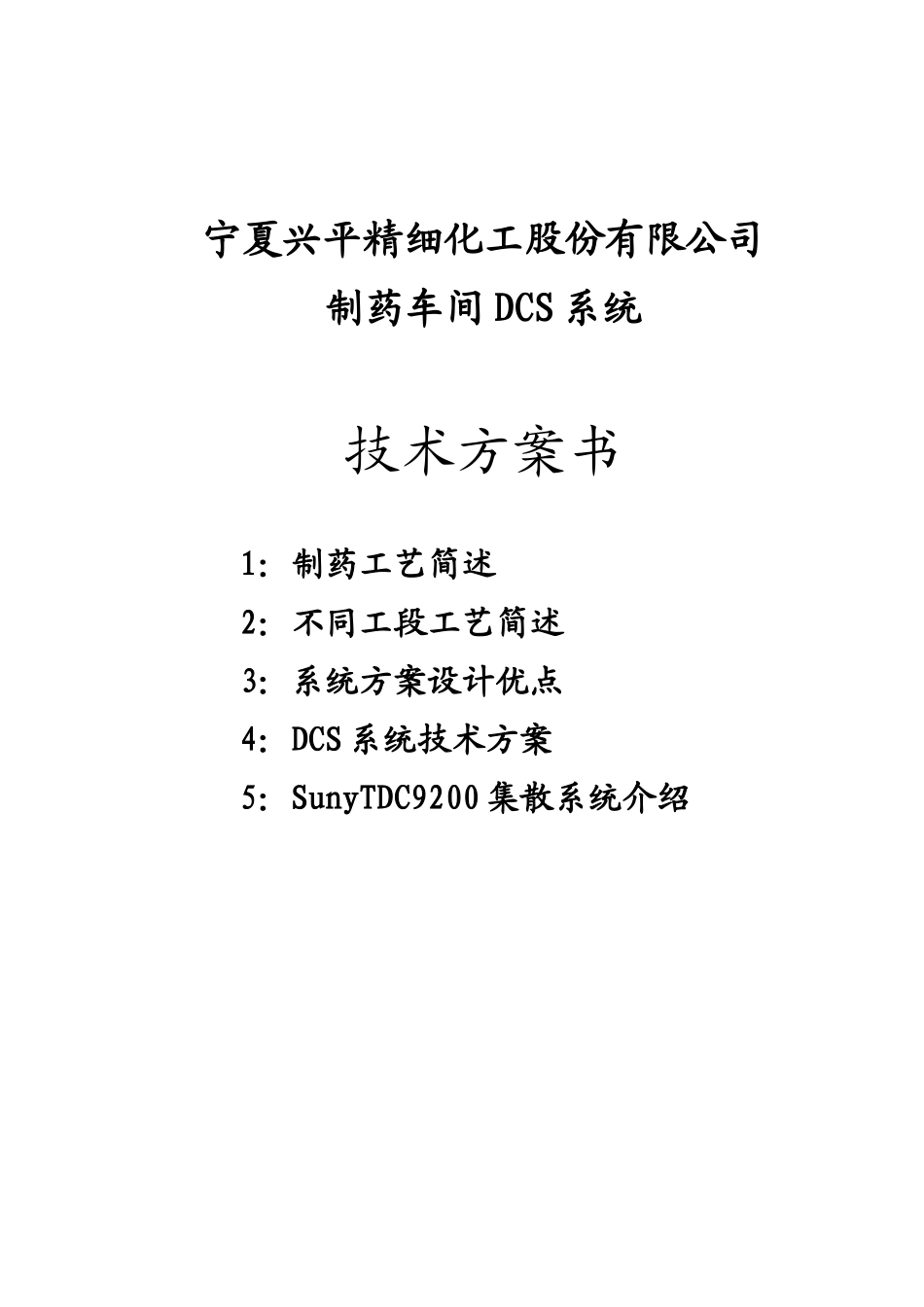

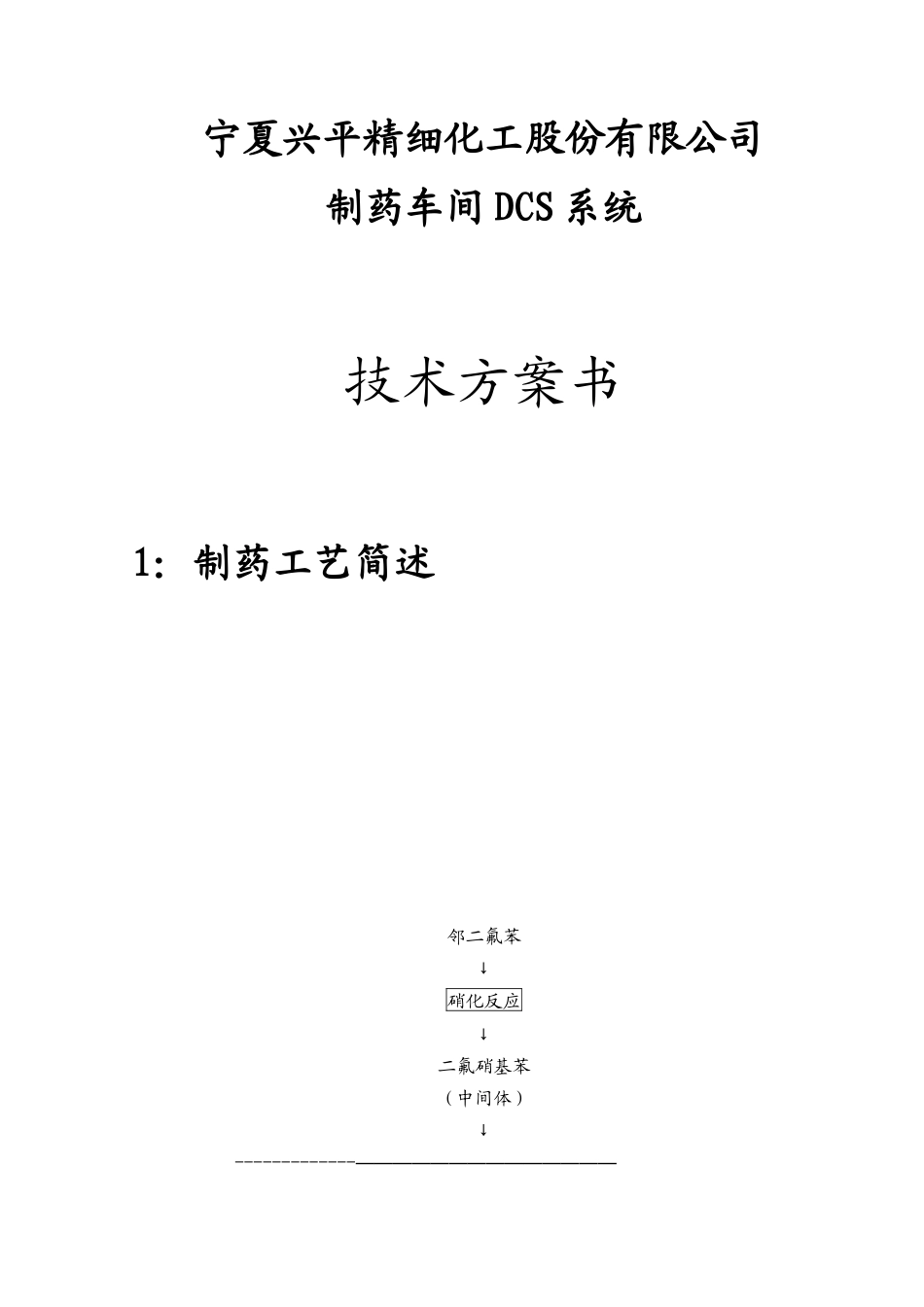

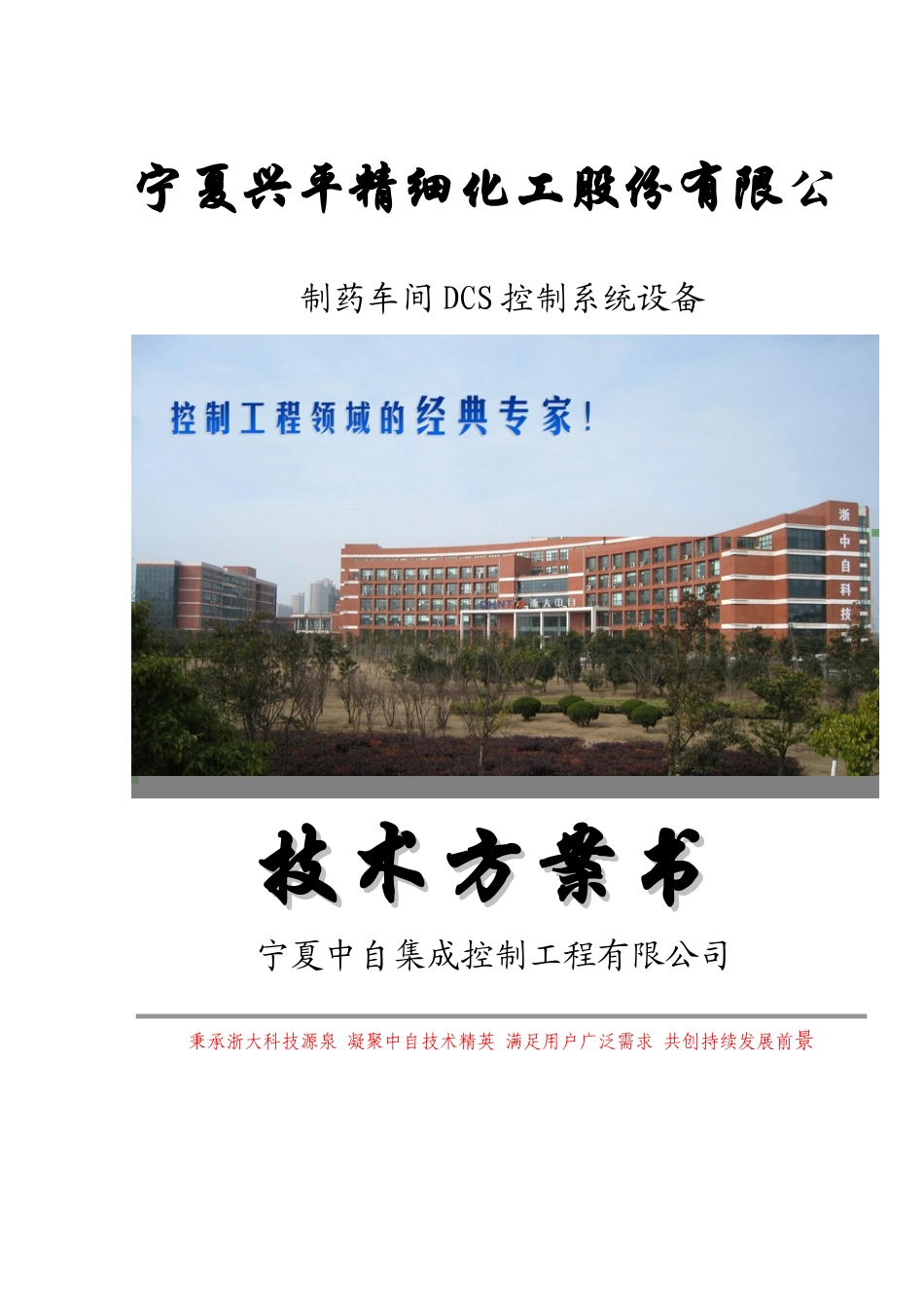

秉承浙大科技源泉 凝聚中自技术精英 满足用户广泛需求 共创持续发展前景宁夏兴平精细化工股份有限公司制药车间 DCS 控制系统设备宁夏中自集成控制工程有限公司 技术方案书技术方案书宁夏兴平精细化工股份有限公司制药车间 DCS 系统技术方案书1：制药工艺简述2：不同工段工艺简述3：系统方案设计优点 4：DCS 系统技术方案5：SunyTDC9200 集散系统介绍宁夏兴平精细化工股份有限公司制药车间 DCS 系统技术方案书1：制药工艺简述邻二氟苯↓硝化反应↓二氟硝基苯（中间体）↓-------------――――――――――――――↓ ↓ 氟化反应 结晶分解↓ ↓↓ ―――――――――――――――― ―↓ ↓ ↓ 氟氯硝基苯 2,3 二氯硝基苯 3,4 二氯硝基苯（中间体） （中间体） （中间体） ↓ ↓ ↓ 精馏 氟化反应 还原反应--------------------------- ↓↓ ↓ ↓ ↓3-氯-4-氟硝基苯 (8)3-氯-2-氟硝基苯 (6)3,4 二氯苯胺（产品）（中间体） （中间体） ↓↓ ↓ ↓还原反应 氯化反应 重氮化反应 ↓ ↓ ↓（1）3 氯-4 氟苯胺（产品） 硝化反应 伽特曼反应 ↓ ↓ ↓ 重氮化反应 氟化反应 (7)3,4 二氯溴苯（产品） ↓ ↓伽特曼反应 （3）2,3,4 三氟硝基苯（产品） ↓ （2）4-溴-2 氟氯苯（产品） 还原反应 ↓ 2,3,4 三氟苯胺 （中间体） ↓ ------------------------------------- ↓ ↓ 缩合反应 成盐 ↓ ↓ 环合反应 溴化反应 ↓ ↓ （4）洛美沙星环合物（产品） 脱氨基化反应 ↓ （5）3,4,5 三氟溴苯（产品）宁夏兴平精细化工股份公司制药车间 DCS 控制系统设备2：主要工艺简述时监控点分析1：3-氯-4 氟苯胺生产一：反应原理3-氯-4 氟苯胺的生产时以邻二氯苯为原料，经硝化、氟化、还原三步反应完成，生产过程中的分离操作包括蒸馏和减压精馏。1) 硝化反应硝化反应所采用的硝化剂为硝硫混酸，硫酸是一种强吸水剂，其与硝酸混合可以大大增强硝酸的硝化能力，其次硫酸的热容量大，使硝化反应放热不致引起反应温度的急剧升高从而导致副反应的增加，因此在混酸中进行硝化，可使反应较平稳安全的进行。监测点分析：主要是硝化过程的温度监测，硝化釜 7 只IO 点数统计：每个硝化釜温度监测 3 个，数量 7 只釜，共 21 点温度 2) 氟化反应 氟化反应是用亲核性 F-取代其他种类的卤原子来实现向化合物分子中引入氟原子的目的，由于苯环上对位存在硝基，使得 C...
