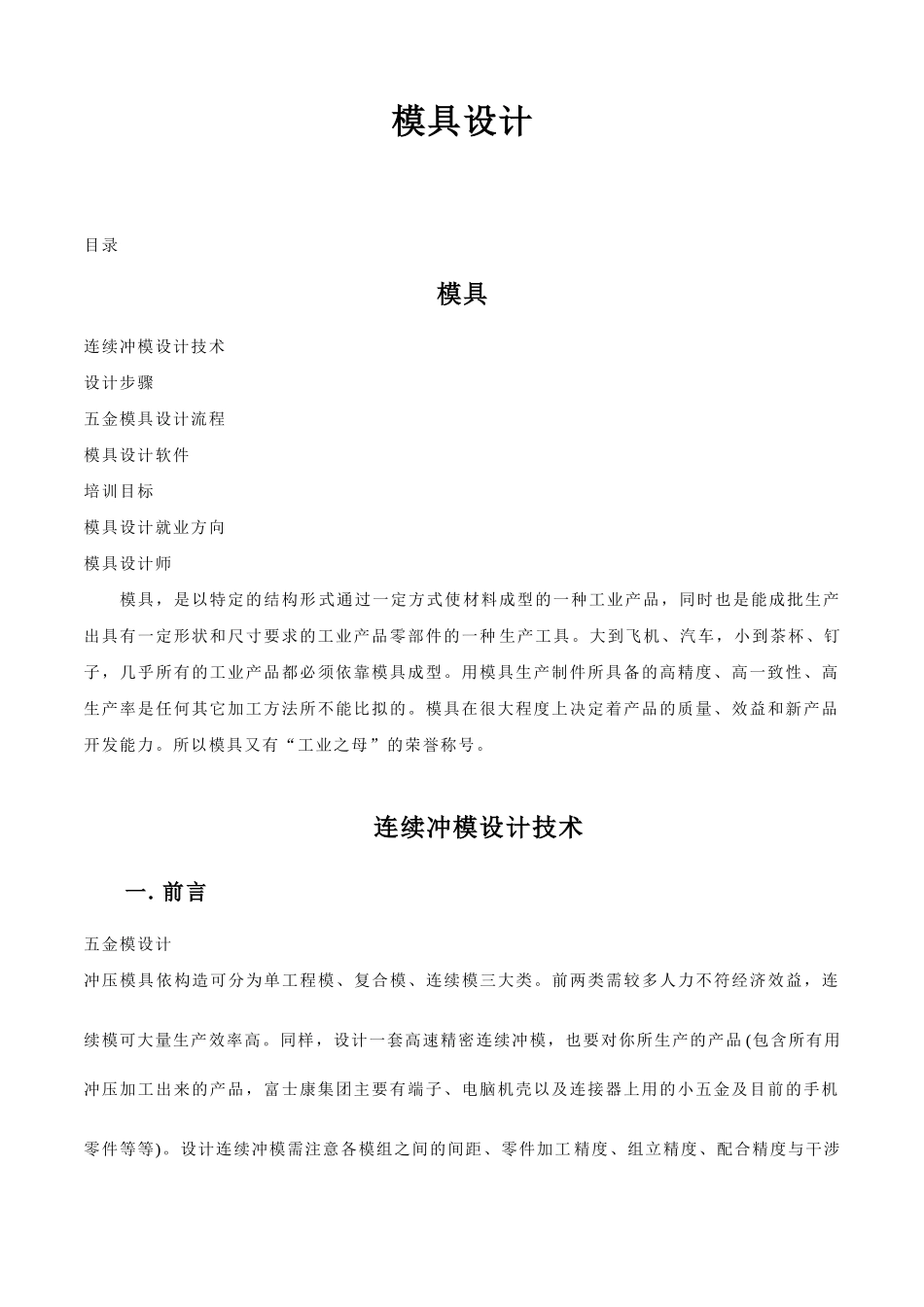

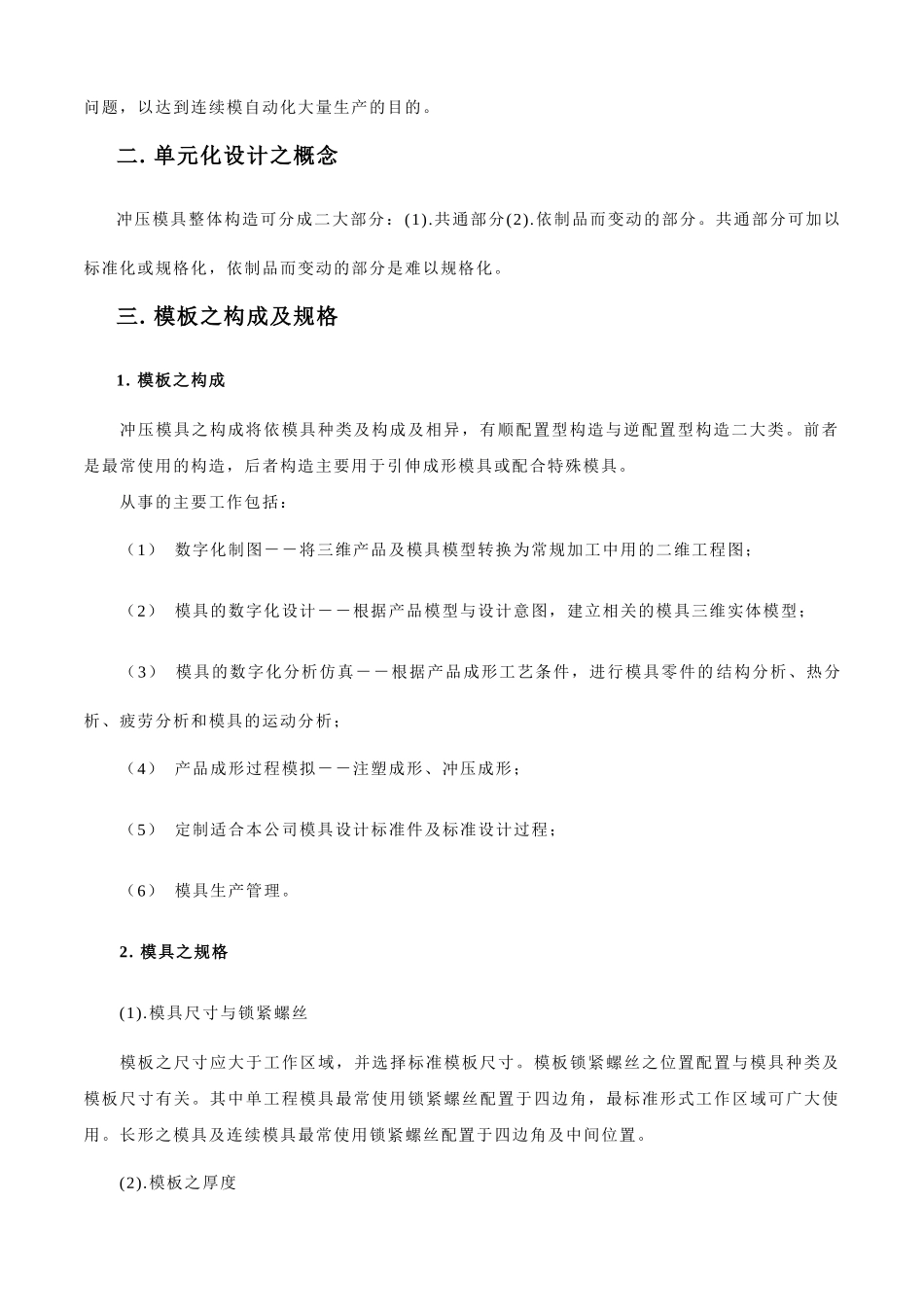

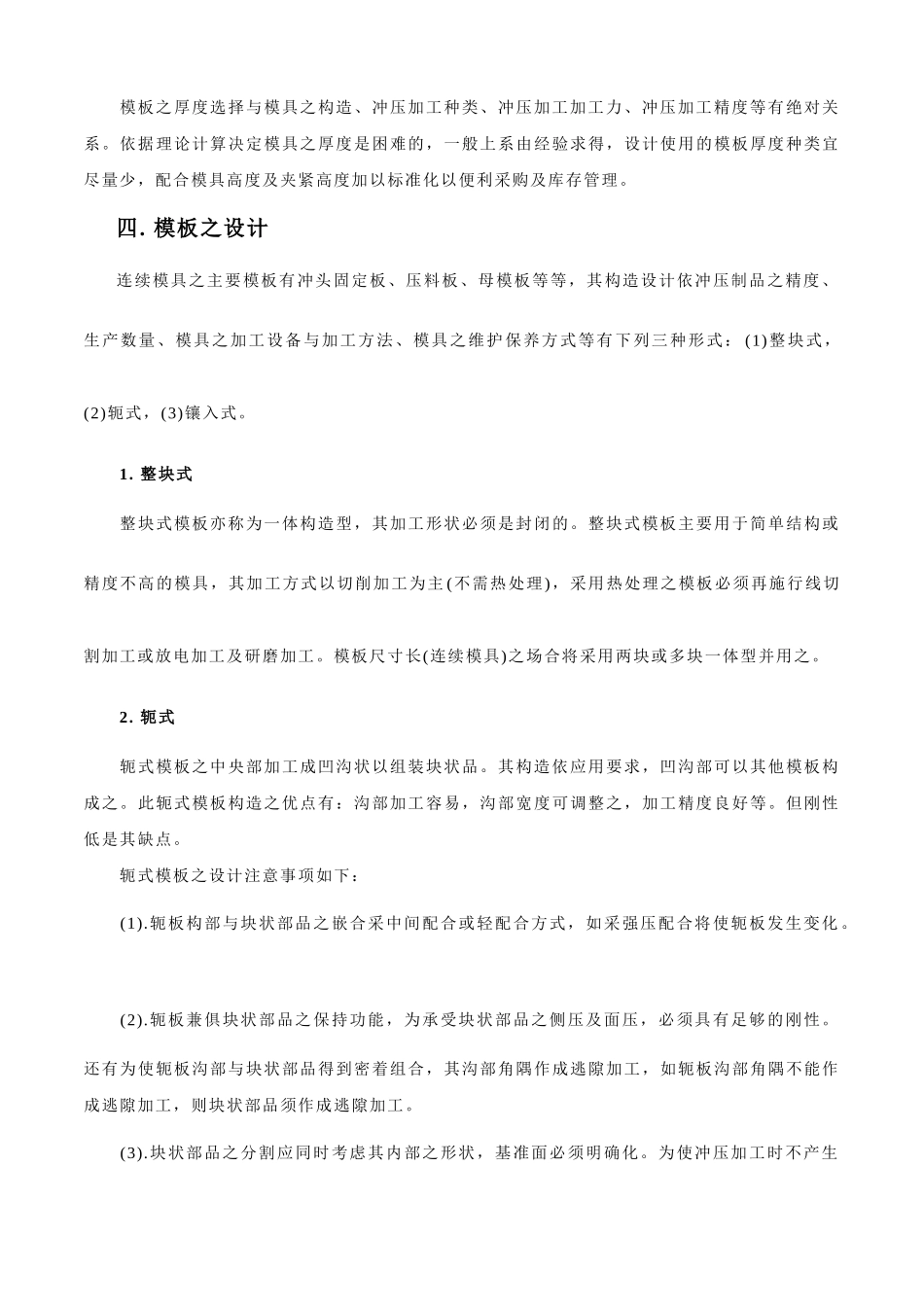

模具设计目录模具连续冲模设计技术 设计步骤 五金模具设计流程 模具设计软件 培训目标 模具设计就业方向 模具设计师 模具,是以特定的结构形 式通过一定方式使材料成型的一种工业产品,同时也是能成批生产出具有一定形状和尺寸要求的工业产品零部件的一种 生产工具。大到飞机、汽车,小到茶杯、钉子,几乎所有的工业产品都必须依靠模具成型。用模具生产制件所具备的高精度、高一致性、高生产率是任何其它加工方法所不能比拟的。模具在很大程度上决定着产品的质量、效益和新产品开发能力。所以模具又有“工业之母”的荣誉称号。 连续冲模设计技术 一. 前言 五金模设计冲压模具依构造可分为单工程模、复合模、连续模三大类。前两类需较多人力不符经济效益,连续模可大量生产效率高。同样,设计一套高速精密连续冲模,也要对你所生产的产品 (包含所有用冲压加工出来的产品,富士康集团主要有端子、电脑机壳以及连接器上用的小五金及目前的手机零件等等)。设计连续冲模需注意各模组之间的间距、零件加工 精度、组立精度、配合精度与干涉问题,以达到连续模自动化大量生产的目的。 二. 单元化设计之概念 冲压模具整体构造可分成二大部分:(1).共通部分(2).依制品而变动的部分。共通部分可加以标准化或规格化,依制品而变动的部分是难以规格化。 三. 模板之构成及规格 1. 模板之构成 冲压模具之构成将依模具种类及构成及相异,有顺配置型构造与逆配置型构造二大类。前者是最常使用的构造,后者构造主要用于引伸成形模具或配合特殊模具。 从事的主要工作包括: (1) 数字化制图--将三维产品及模具模型转换为常规加工中用的二维工程图; (2) 模具的数字化设计--根据产品模型与设计意图,建立相关的模具三维实体模型; (3) 模具的数字化分析仿真--根据产品成形工艺条件,进行模具零件的 结构分析、热分析、疲劳分析和模具的运动分析; (4) 产品成形过程模拟--注塑成形、冲压成形; (5) 定制适合本公司模具设计标准件及标准设计过程; (6) 模具生产管理。 2. 模具之规格 (1).模具尺寸与锁紧螺丝 模板之尺寸应大于工作区域,并选择标准模板尺寸。模板锁紧螺丝之位置配置与模具种类及模板尺寸有关。其中单工程模具最常使用锁紧螺丝配置于四边角,最标准形式工作区域可广大使用。长形之模具及连续模具最常使用锁紧螺丝配置于四边角及中间位置。 (2).模板之厚度 模板之厚度选择与模具之构造、冲压...
