BAZ201101-48V通信电源系统安装指导书-VIP免费

BAZ201101-48V通信电源系统安装指导书-_第1页
1/10
BAZ201101-48V通信电源系统安装指导书-_第2页
2/10
BAZ201101-48V通信电源系统安装指导书-_第3页
3/10

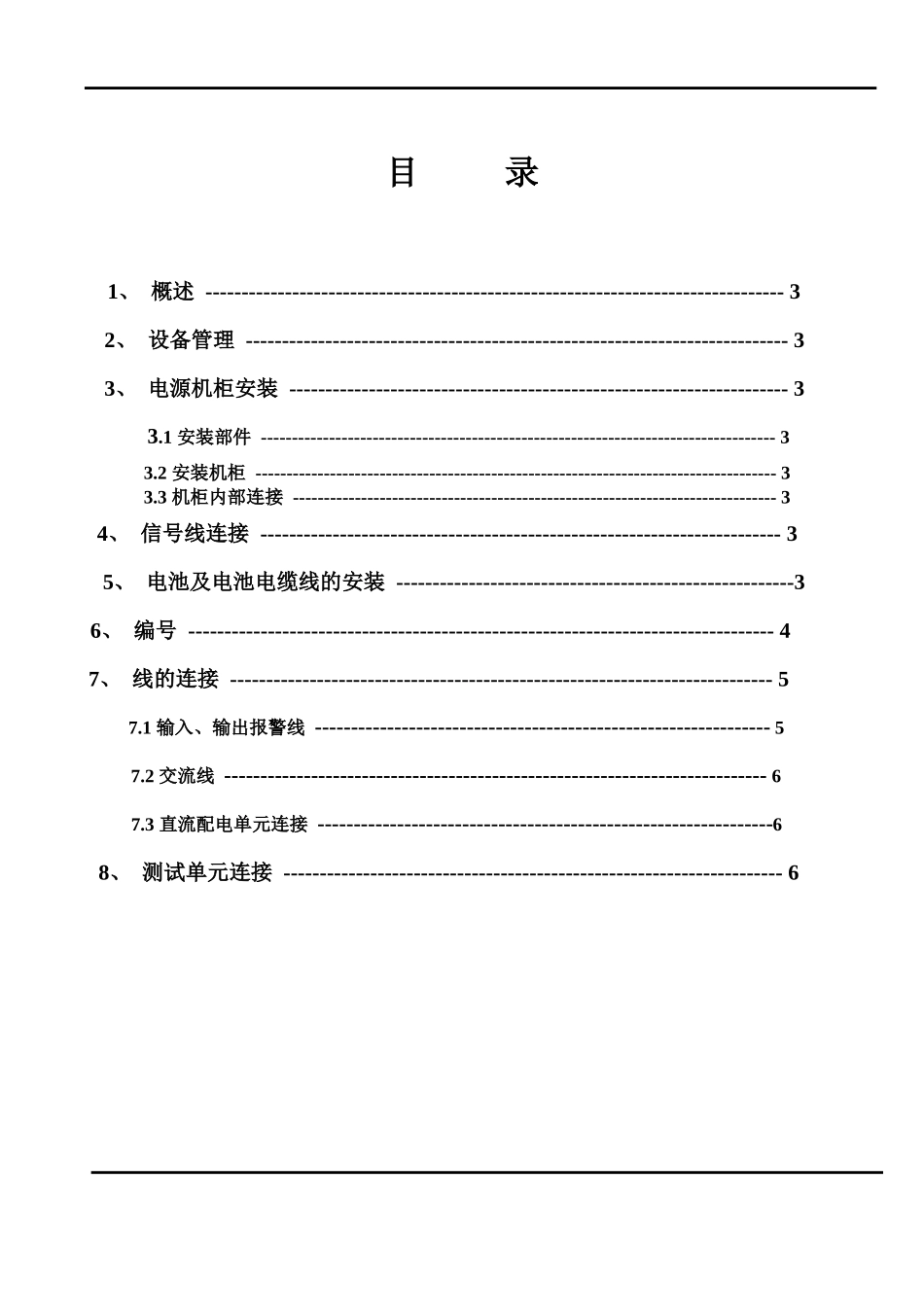

带集中报警单元-48V 电源系统 BZA 201 10/1安装指导书目 录1、 概述 -------------------------------------------------------------------------------- 32、 设备管理 --------------------------------------------------------------------------- 33、 电源机柜安装 --------------------------------------------------------------------- 3 3.1 安装部件 ----------------------------------------------------------------------------------- 3 3.2 安装机柜 ------------------------------------------------------------------------------------ 3 3.3 机柜内部连接 ------------------------------------------------------------------------------ 3 4、 信号线连接 ------------------------------------------------------------------------ 35、 电池及电池电缆线的安装 -------------------------------------------------------3 6、 编号 --------------------------------------------------------------------------------- 4 7、 线的连接 --------------------------------------------------------------------------- 5 7.1 输入、输出报警线 --------------------------------------------------------------- 5 7.2 交流线 --------------------------------------------------------------------------- 6 7.3 直流配电单元连接 ---------------------------------------------------------------6 8、 测试单元连接 --------------------------------------------------------------------- 61、概述本指导书适合-48V 电源系统 BZA 201 10/1 的安装。2、设备管理当设备运到后,检查货物清单以及货物编号是否正确。开始安装前所用设备严禁取出,以防丢失或损坏。3、电源机柜安装3.1 安装部件所有的安装部件可在下列单元中找到:主机柜 BMJ 201 075/1扩展机柜 BMJ 201 075/23.2 安装机柜根据地板的平面图排列好机柜,通过调整机柜四角的螺钉,确保机柜与地面垂直。机柜侧面的四个孔(上面二个下面二个)是用来连接机柜与机柜的。一排机柜的未端,侧面的方孔应用型号为 SAA 703 01/110 的盖板盖上。3.3 机柜内部连接 3.3.1 内部连接 机柜间用水平铜条互相连接输出正、负极。 3.3.2 接地 用 35mm 的电缆线把主机柜的正极与大接...
