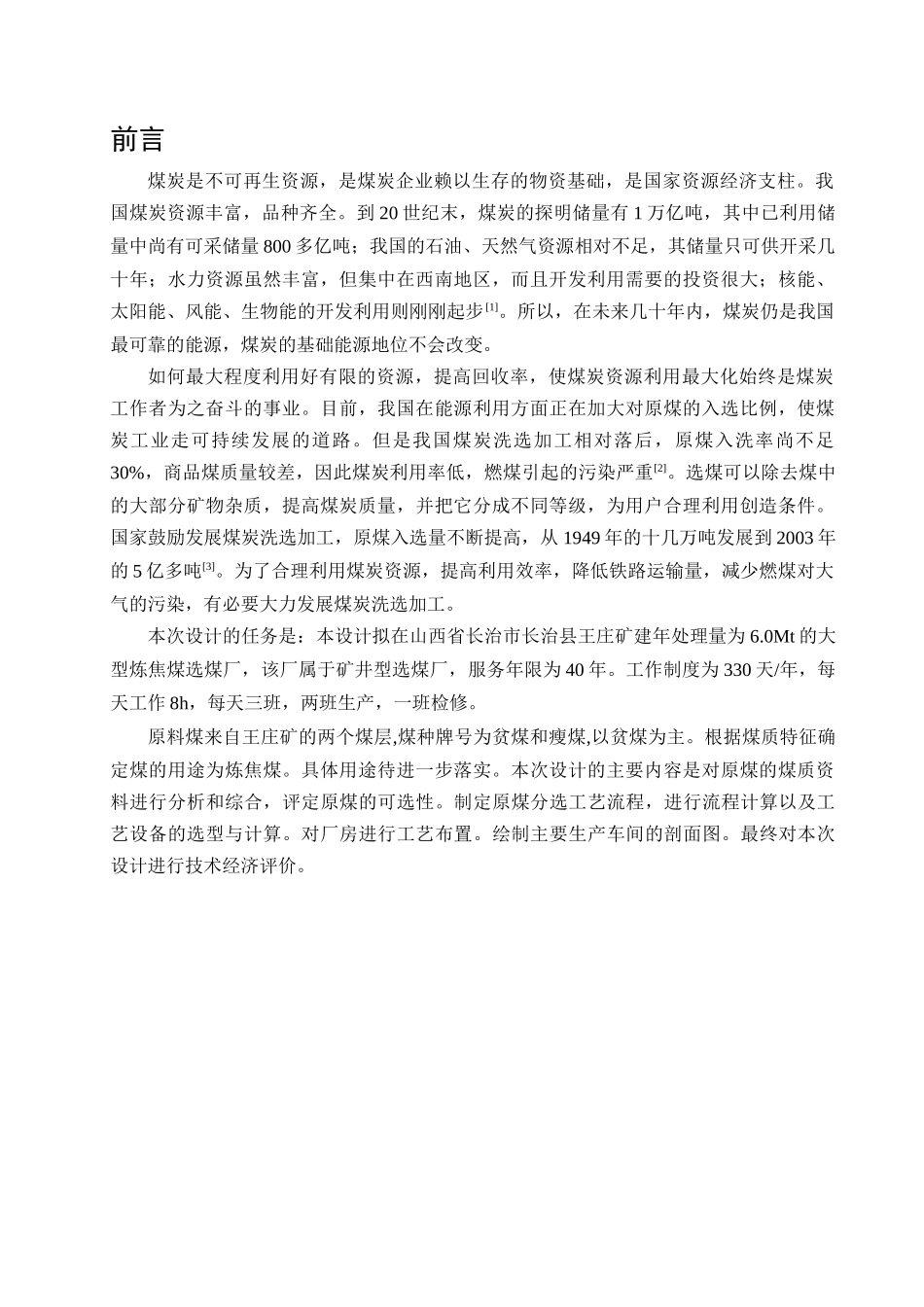

前言煤炭是不可再生资源,是煤炭企业赖以生存的物资基础,是国家资源经济支柱。我国煤炭资源丰富,品种齐全。到 20 世纪末,煤炭的探明储量有 1 万亿吨,其中已利用储量中尚有可采储量 800 多亿吨;我国的石油、天然气资源相对不足,其储量只可供开采几十年;水力资源虽然丰富,但集中在西南地区,而且开发利用需要的投资很大;核能、太阳能、风能、生物能的开发利用则刚刚起步 [1]。所以,在未来几十年内,煤炭仍是我国最可靠的能源,煤炭的基础能源地位不会改变。如何最大程度利用好有限的资源,提高回收率,使煤炭资源利用最大化始终是煤炭工作者为之奋斗的事业。目前,我国在能源利用方面正在加大对原煤的入选比例,使煤炭工业走可持续发展的道路。但是我国煤炭洗选加工相对落后,原煤入洗率尚不足30%,商品煤质量较差,因此煤炭利用率低,燃煤引起的污染严重[2]。选煤可以除去煤中的大部分矿物杂质,提高煤炭质量,并把它分成不同等级,为用户合理利用创造条件。国家鼓励发展煤炭洗选加工,原煤入选量不断提高,从 1949 年的十几万吨发展到 2003 年的 5 亿多吨[3]。为了合理利用煤炭资源,提高利用效率,降低铁路运输量,减少燃煤对大气的污染,有必要大力发展煤炭洗选加工。本次设计的任务是:本设计拟在山西省长治市长治县王庄矿建年处理量为 6.0Mt 的大型炼焦煤选煤厂,该厂属于矿井型选煤厂,服务年限为 40 年。工作制度为 330 天/年,每天工作 8h,每天三班,两班生产,一班检修。原料煤来自王庄矿的两个煤层,煤种牌号为贫煤和瘦煤,以贫煤为主。根据煤质特征确定煤的用途为炼焦煤。具体用途待进一步落实。本次设计的主要内容是对原煤的煤质资料进行分析和综合,评定原煤的可选性。制定原煤分选工艺流程,进行流程计算以及工艺设备的选型与计算。对厂房进行工艺布置。绘制主要生产车间的剖面图。最终对本次设计进行技术经济评价。1 厂区概况1.1 地理、行政及交通1.1.1 地理、行政王庄煤矿地处山西省长治市郊区,位于屯留和潞城两县之间,行政隶属于长治市。井田位于太行山西麓,被文土山断层分成南北两部分,井田位于矿区东南部,井田内地势较为复杂,北部地面冲沟较多,有基岩露出地表,南部地势平坦,被厚黄土层覆盖。本选煤厂属于矿井型选煤厂,位于王庄矿的工业场地内。1.1.2 交通王庄煤矿位于山西省长治市北郊,铁路专用线至长治市北站 13Km,与太焦线、邯长线连接,309 国道甘林段横穿井田,交通便利。图...
