机械设计课程设计-垂直升降货梯动力系统设计VIP免费

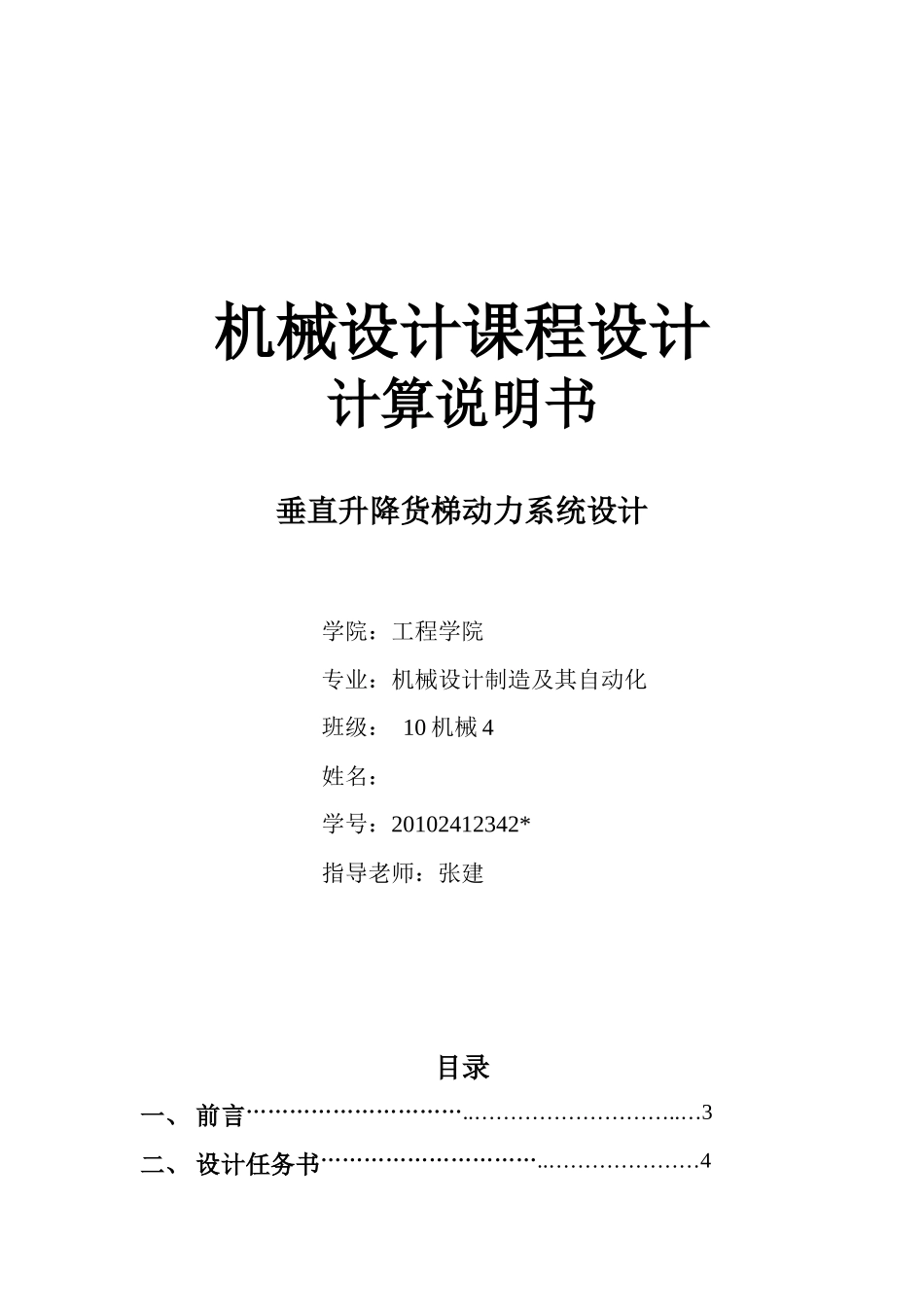

机械设计课程设计-垂直升降货梯动力系统设计_第1页
1/31

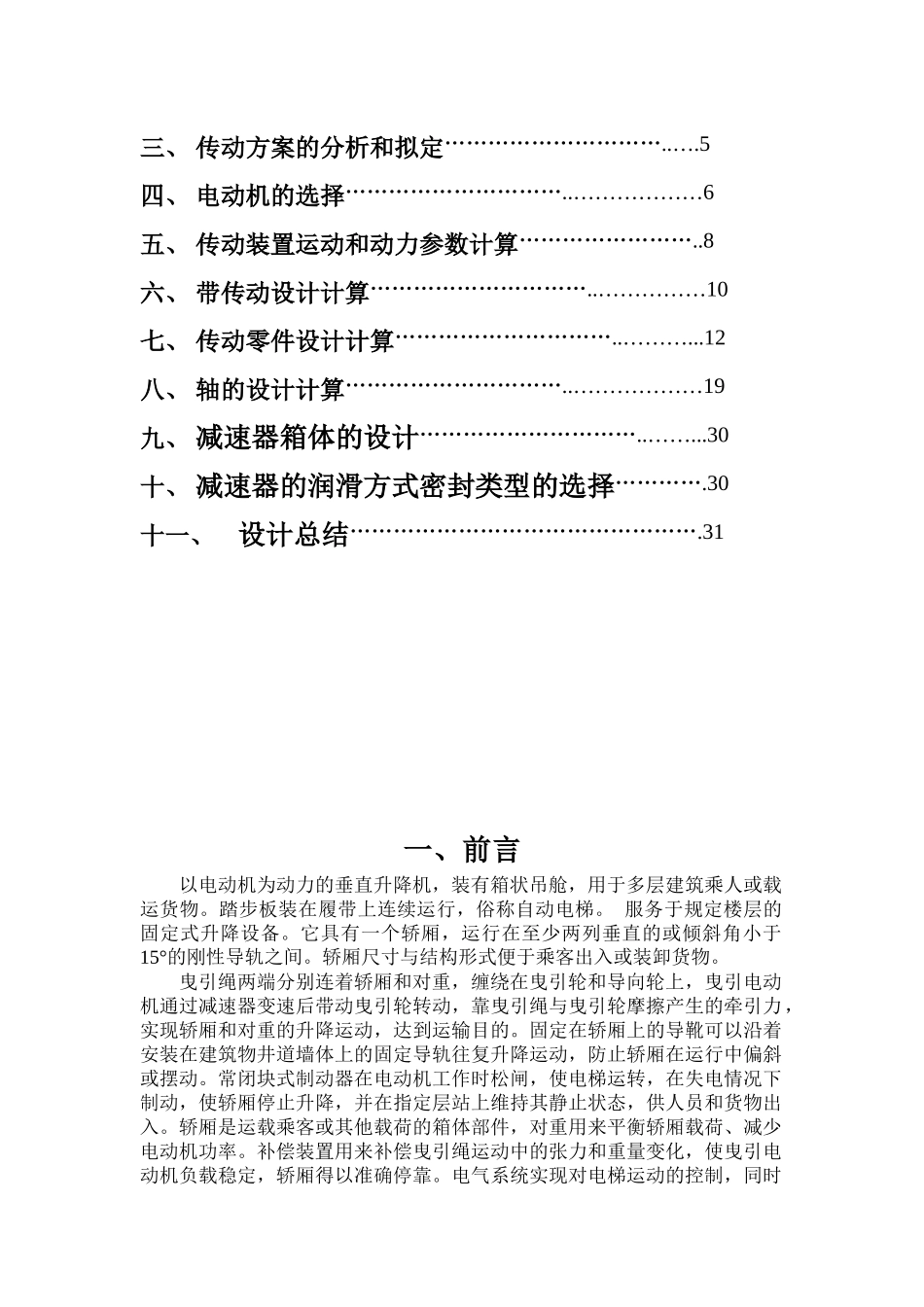

机械设计课程设计-垂直升降货梯动力系统设计_第2页
2/31

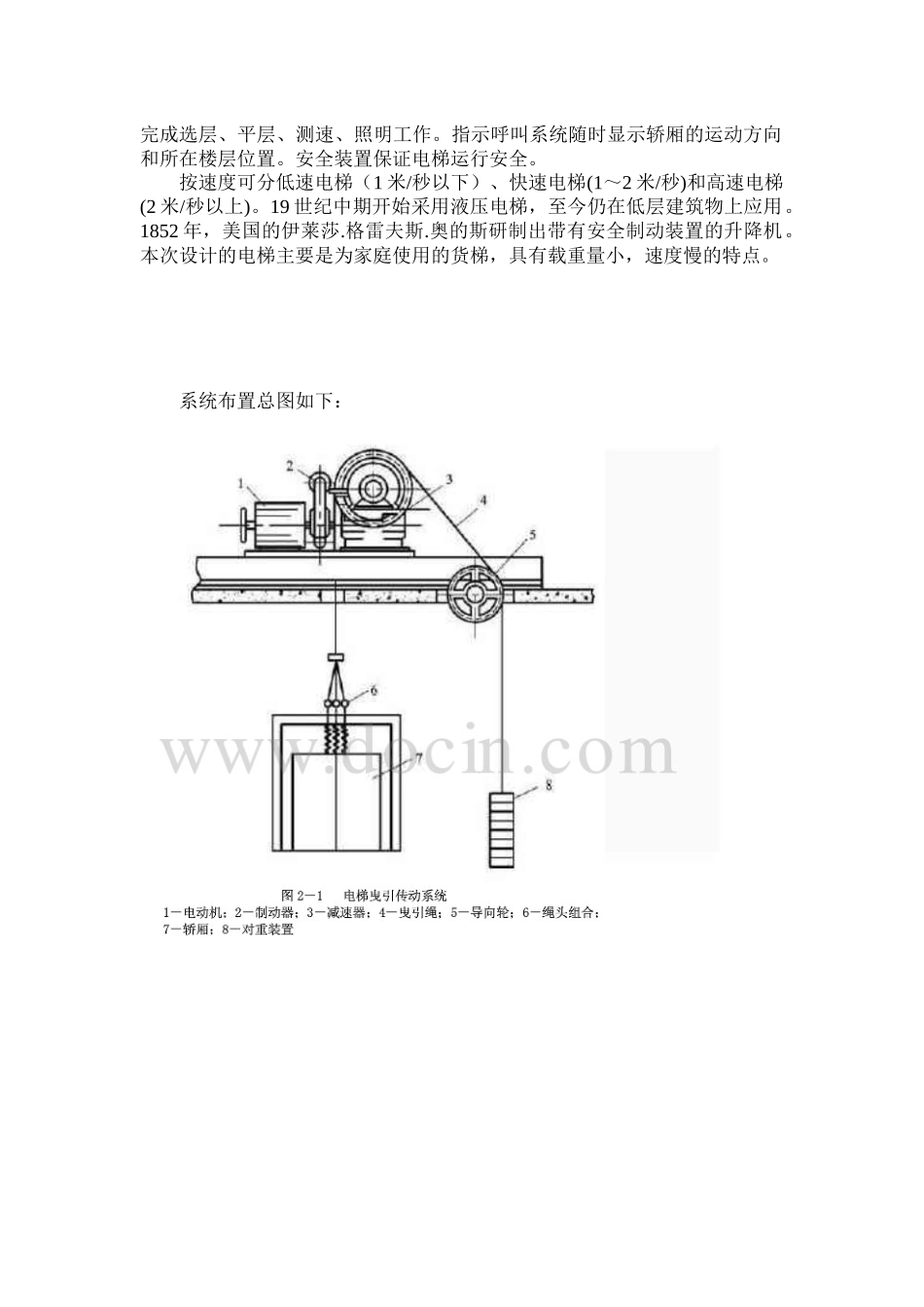

机械设计课程设计-垂直升降货梯动力系统设计_第3页
3/31
机械设计课程设计计算说明书垂直升降货梯动力系统设计学院:工程学院专业:机械设计制造及其自动化班级: 10 机械 4姓名: 学号:20102412342*指导老师:张建目录一、 前言…………………………..………………………..…3二、 设计任务书…………………………..…………………4三、 传动方案的分析和拟定…………………………..….5四、 电动机的选择…………………………..………………6五、 传动装置运动和动力参数计算……………………..8六、 带传动设计计算…………………………..……………10七、 传动零件设计计算…………………………..………...12八、 轴的设计计算…………………………..………………19九、 减速器箱体的设计…………………………..……...30十、 减速器的润滑方式密封类型的选择………….30十一、设计总结………………………………………….31一、前言以电动机为动力的垂直升降机,装有箱状吊舱,用于多层建筑乘人或载运货物。踏步板装在履带上连续运行,俗称自动电梯。 服务于规定楼层的固定式升降设备。它具有一个轿厢,运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。曳引绳两端分别连着轿厢和对重,缠绕在曳引轮和导向轮上,曳引电动机通过减速器变速后带动曳引轮转动,靠曳引绳与曳引轮摩擦产生的牵引力,实现轿厢和对重的升降运动,达到运输目的。固定在轿厢上的导靴可以沿着安装在建筑物井道墙体上的固定导轨往复升降运动,防止轿厢在运行中偏斜或摆动。常闭块式制动器在电动机工作时松闸,使电梯运转,在失电情况下制动,使轿厢停止升降,并在指定层站上维持其静止状态,供人员和货物出入。轿厢是运载乘客或其他载荷的箱体部件,对重用来平衡轿厢载荷、减少电动机功率。补偿装置用来补偿曳引绳运动中的张力和重量变化,使曳引电动机负载稳定,轿厢得以准确停靠。电气系统实现对电梯运动的控制,同时完成选层、平层、测速、照明工作。指示呼叫系统随时显示轿厢的运动方向和所在楼层位置。安全装置保证电梯运行安全。按速度可分低速电梯(1 米/秒以下)、快速电梯(1~2 米/秒)和高速电梯(2 米/秒以上)。19 世纪中期开始采用液压电梯,至今仍在低层建筑物上应用。1852 年,美国的伊莱莎.格雷夫斯.奥的斯研制出带有安全制动装置的升降机。本次设计的电梯主要是为家庭使用的货梯,具有载重量小,速度慢的特点。系统布置总图如下:三、 传动...
