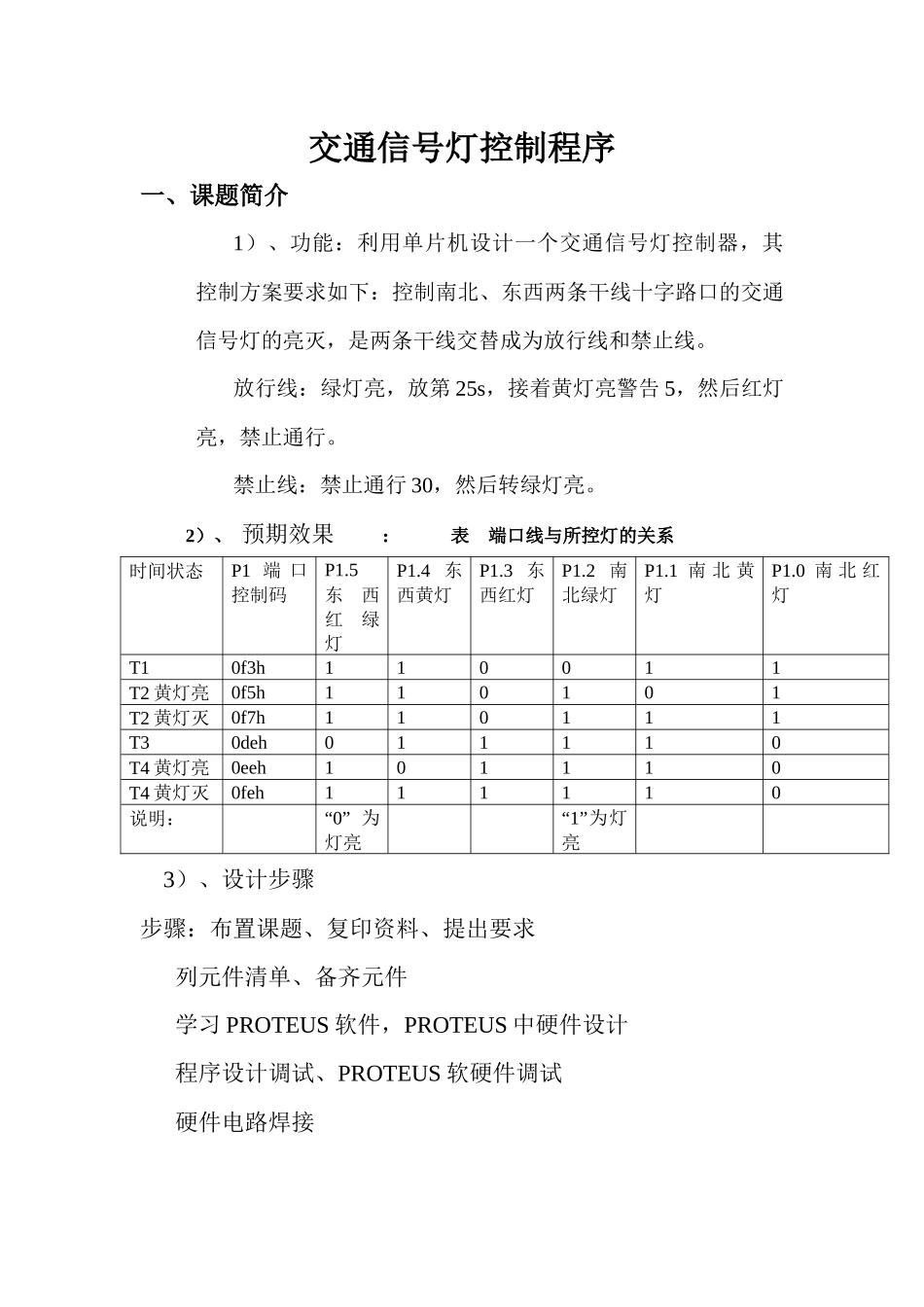

交通信号灯控制程序一、课题简介1）、功能：利用单片机设计一个交通信号灯控制器，其控制方案要求如下：控制南北、东西两条干线十字路口的交通信号灯的亮灭，是两条干线交替成为放行线和禁止线。放行线：绿灯亮，放第 25s，接着黄灯亮警告 5，然后红灯亮，禁止通行。禁止线：禁止通行 30，然后转绿灯亮。2）、 预期效果 ： 表 端口线与所控灯的关系时间状态P1 端 口控制码P1.5东西红绿灯P1.4 东西黄灯P1.3 东西红灯P1.2 南北绿灯P1.1 南 北 黄灯P1.0 南 北 红灯T10f3h110011T2 黄灯亮0f5h110101T2 黄灯灭0f7h110111T30deh011110T4 黄灯亮0eeh101110T4 黄灯灭0feh111110说明：“0” 为灯亮“1”为灯亮 3）、设计步骤步骤：布置课题、复印资料、提出要求 列元件清单、备齐元件 学习 PROTEUS 软件，PROTEUS 中硬件设计 程序设计调试、PROTEUS 软硬件调试 硬件电路焊接 单片机芯片烧录、硬件调试 硬件调试、PROTEUS 调试验收 系统整改、撰写课设报告 提交报告、设计验收二、硬件连接设计1）、硬件电路元器件（见表）名称代号规格或型号数量单片机U1AT89S511晶振B6MHZ1发光二极管LED1~LED65mm(红、黄、绿)6按钮SB0轻触型1电阻R1470 欧姆/1/8W1R2~R310 千欧姆2电容C110uF/16V1C2/C330Pf2C4100uF/16V1C50.1uF/16V1单片机源VCC+5V12）、交通灯控制硬件电路（如下图） 三、程序设计3）、交通信号灯控制程序 org 0000hajmp main org 0030h main:mov a,#0f3h xch a,p1 mov r7,#32h loop1:lcall delay djnz r7,loop1 mov r7,#05hXTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51R2220R3220R4220R1220R5220R6220R7470R810kR1010kC50.1uFC4100uFC110uFC230pFC330pFX16mhzvccD110D210D310D410D510D610D710K loop2:mov p1,#0f5h lcall delay mov p1,#0f7h lcall delay dec r7 mov a,r7 jnz loop2 mov p1,#0deh mov r7,#32h loop3:lcall delay djnz r7,loop3 mov r7,#00h loop4:mov p1,#0eeh lcall delay mov p1,#0feh lcall delay inc r7 cjne r7,#05h,loop4 ajmp main ...
