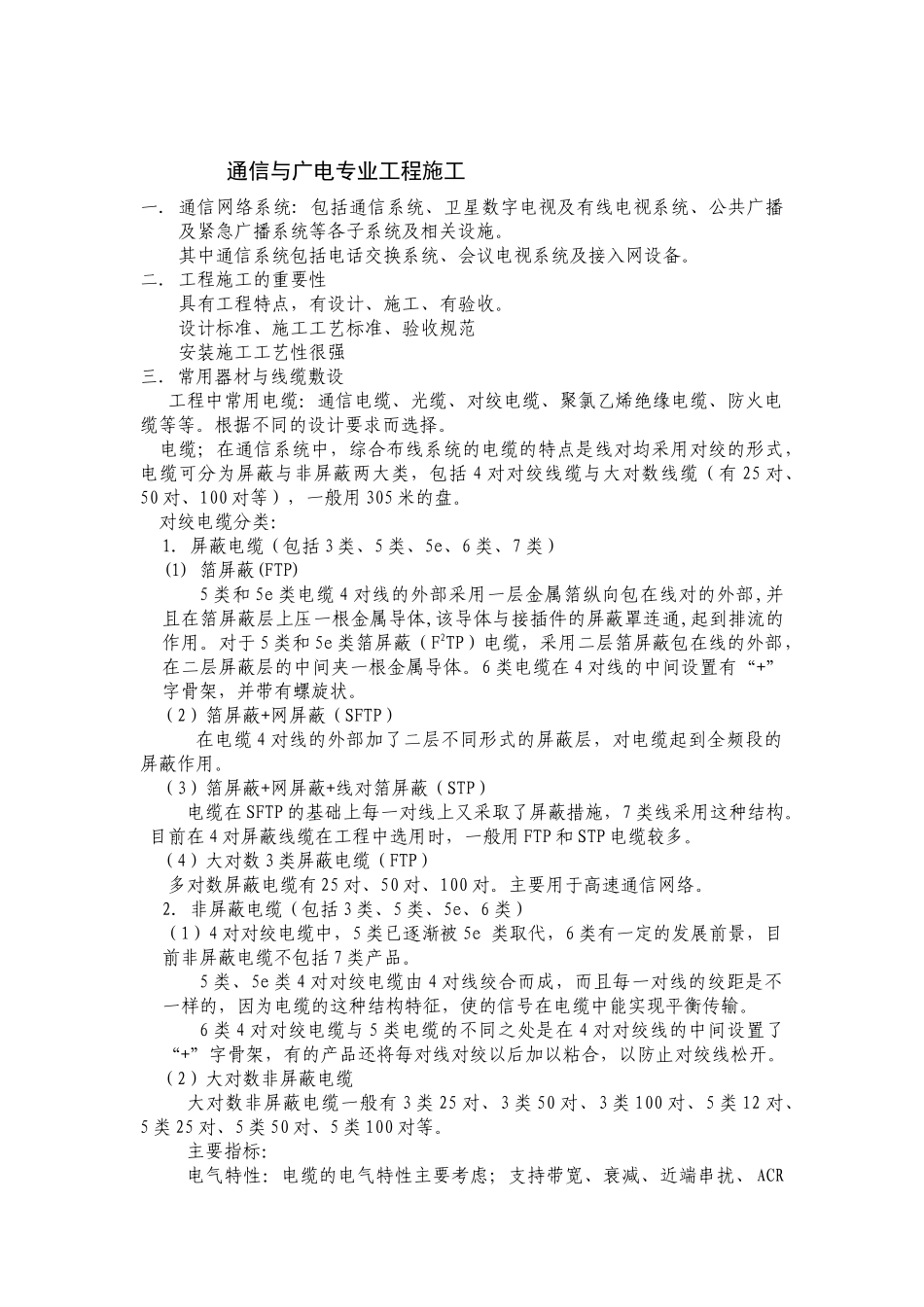

通信与广电专业工程施工一. 通信网络系统: 包括通信系统、卫星数字电视及有线电视系统、公共广播及紧急广播系统等各子系统及相关设施。其中通信系统包括电话交换系统、会议电视系统及接入网设备。二. 工程施工的重要性具有工程特点，有设计、施工、有验收。设计标准、施工工艺标准、验收规范安装施工工艺性很强三．常用器材与线缆敷设 工程中常用电缆：通信电缆、光缆、对绞电缆、聚氯乙烯绝缘电缆、防火电缆等等。根据不同的设计要求而选择。 电缆；在通信系统中，综合布线系统的电缆的特点是线对均采用对绞的形式，电缆可分为屏蔽与非屏蔽两大类，包括 4 对对绞线缆与大对数线缆（有 25 对、50 对、100 对等），一般用 305 米的盘。 对绞电缆分类：1. 屏蔽电缆（包括 3 类、5 类、5e、6 类、7 类）(1) 箔屏蔽(FTP)5 类和 5e 类电缆 4 对线的外部采用一层金属箔纵向包在线对的外部,并且在箔屏蔽层上压一根金属导体,该导体与接插件的屏蔽罩连通,起到排流的作用。对于 5 类和 5e 类箔屏蔽（F2TP）电缆，采用二层箔屏蔽包在线的外部，在二层屏蔽层的中间夹一根金属导体。6 类电缆在 4 对线的中间设置有“+”字骨架，并带有螺旋状。 （2）箔屏蔽+网屏蔽（SFTP）在电缆 4 对线的外部加了二层不同形式的屏蔽层，对电缆起到全频段的屏蔽作用。 （3）箔屏蔽+网屏蔽+线对箔屏蔽（STP）电缆在 SFTP 的基础上每一对线上又采取了屏蔽措施，7 类线采用这种结构。 目前在 4 对屏蔽线缆在工程中选用时，一般用 FTP 和 STP 电缆较多。 （4）大对数 3 类屏蔽电缆（FTP） 多对数屏蔽电缆有 25 对、50 对、100 对。主要用于高速通信网络。2. 非屏蔽电缆（包括 3 类、5 类、5e、6 类）（1）4 对对绞电缆中，5 类已逐渐被 5e 类取代，6 类有一定的发展前景，目前非屏蔽电缆不包括 7 类产品。5 类、5e 类 4 对对绞电缆由 4 对线绞合而成，而且每一对线的绞距是不一样的，因为电缆的这种结构特征，使的信号在电缆中能实现平衡传输。6 类 4 对对绞电缆与 5 类电缆的不同之处是在 4 对对绞线的中间设置了“+”字骨架，有的产品还将每对线对绞以后加以粘合，以防止对绞线松开。 （2）大对数非屏蔽电缆大对数非屏蔽电缆一般有 3 类 25 对、3 类 50 对、3 类 100 对、5 类 12 对、5 类 25 对、5 类 50 对、5 类 100 对等。主要指标：电气特性：电缆的电气特性主要考...
