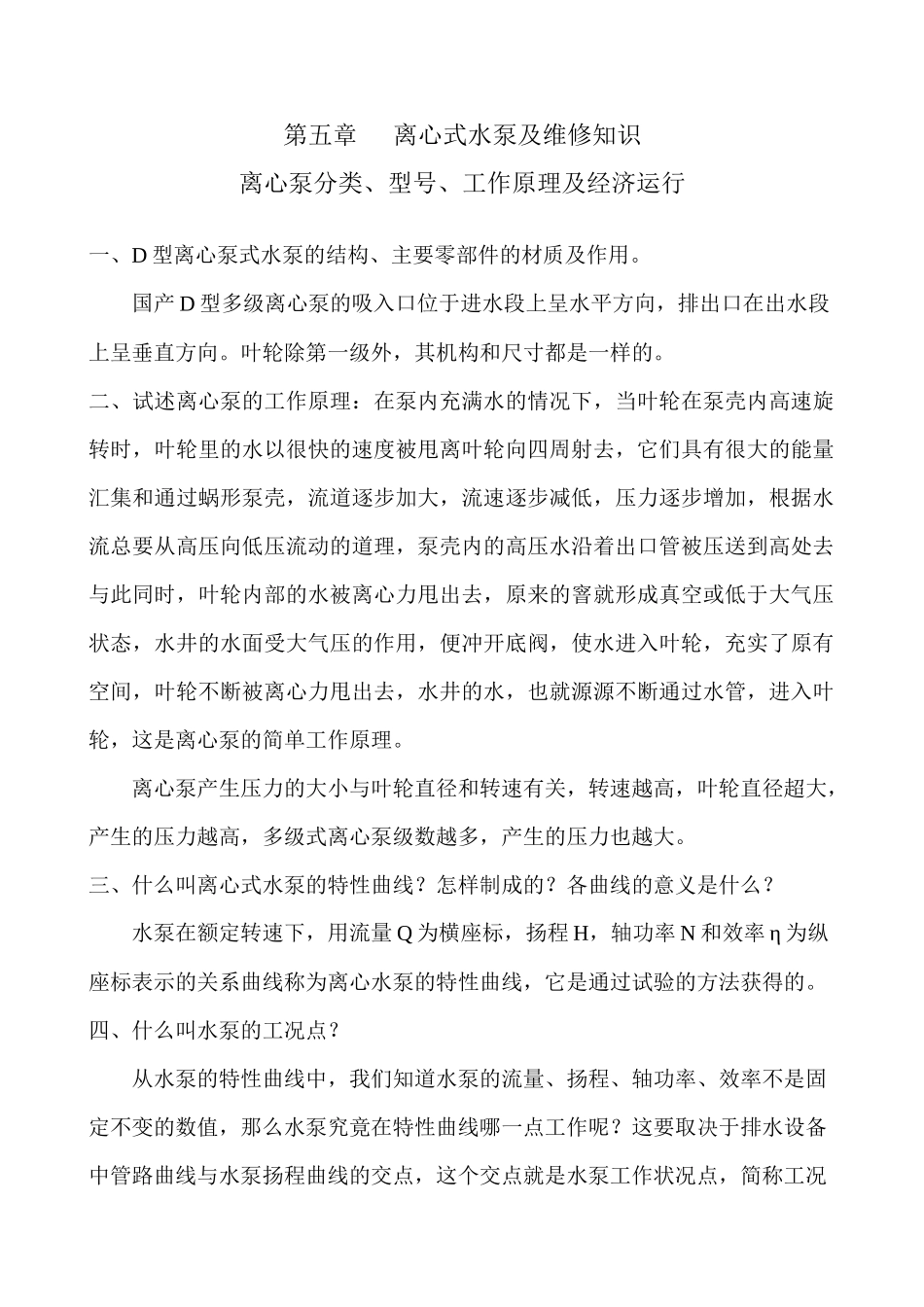

第五章 离心式水泵及维修知识离心泵分类、型号、工作原理及经济运行一、D 型离心泵式水泵的结构、主要零部件的材质及作用
国产 D 型多级离心泵的吸入口位于进水段上呈水平方向，排出口在出水段上呈垂直方向
叶轮除第一级外，其机构和尺寸都是一样的
二、试述离心泵的工作原理：在泵内充满水的情况下，当叶轮在泵壳内高速旋转时，叶轮里的水以很快的速度被甩离叶轮向四周射去，它们具有很大的能量汇集和通过蜗形泵壳，流道逐步加大，流速逐步减低，压力逐步增加，根据水流总要从高压向低压流动的道理，泵壳内的高压水沿着出口管被压送到高处去与此同时，叶轮内部的水被离心力甩出去，原来的窨就形成真空或低于大气压状态，水井的水面受大气压的作用，便冲开底阀，使水进入叶轮，充实了原有空间，叶轮不断被离心力甩出去，水井的水，也就源源不断通过水管，进入叶轮，这是离心泵的简单工作原理
离心泵产生压力的大小与叶轮直径和转速有关，转速越高，叶轮直径超大，产生的压力越高，多级式离心泵级数越多，产生的压力也越大
三、什么叫离心式水泵的特性曲线
各曲线的意义是什么
水泵在额定转速下，用流量 Q 为横座标，扬程 H，轴功率 N 和效率 η 为纵座标表示的关系曲线称为离心水泵的特性曲线，它是通过试验的方法获得的
四、什么叫水泵的工况点
从水泵的特性曲线中，我们知道水泵的流量、扬程、轴功率、效率不是固定不变的数值，那么水泵究竟在特性曲线哪一点工作呢
这要取决于排水设备中管路曲线与水泵扬程曲线的交点，这个交点就是水泵工作状况点，简称工况点

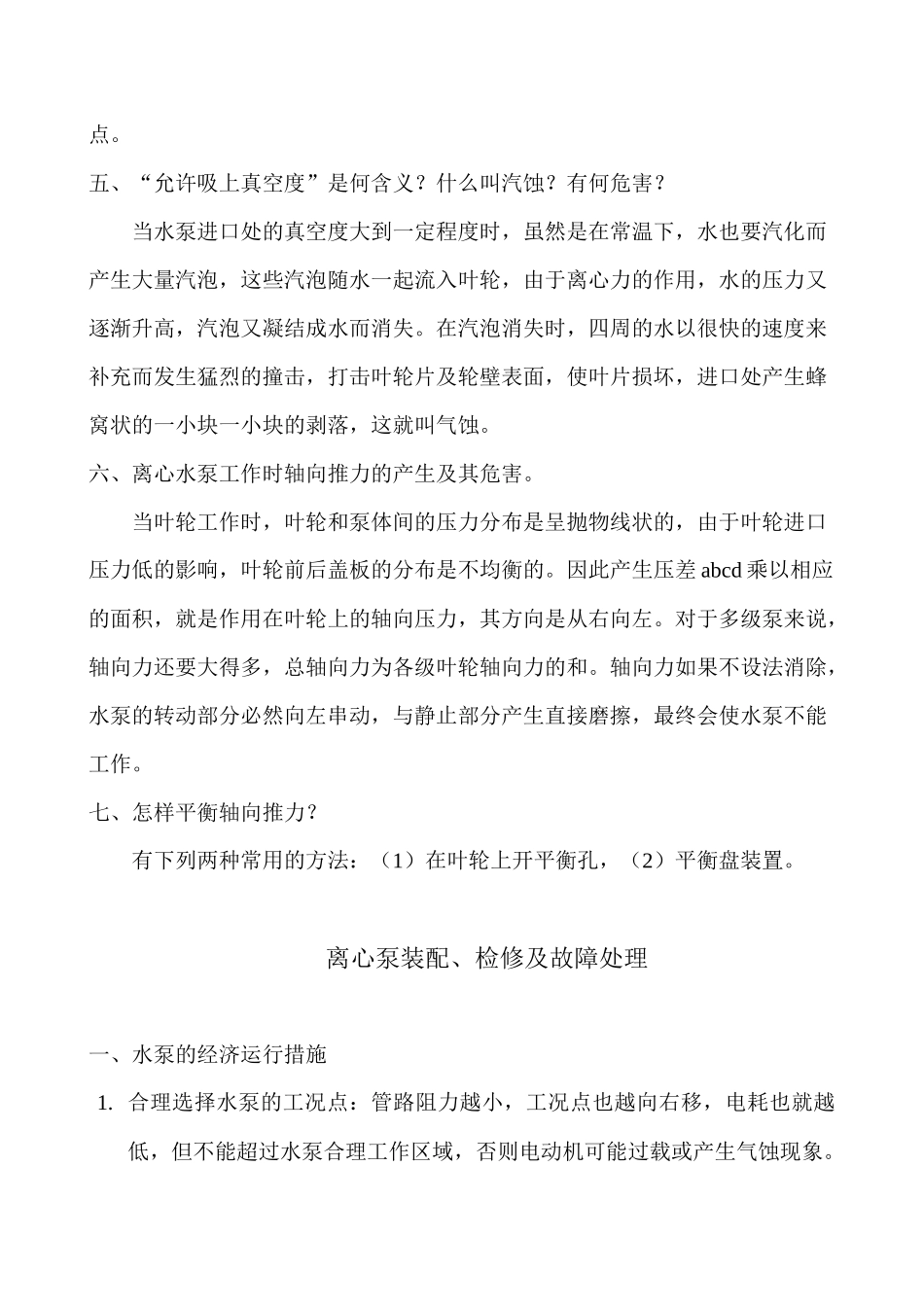

五、“允许吸上真空度”是何含义
当水泵进口处的真空度大到一定程度时，虽然是在常温下，水也要汽化而产生大量汽泡，这些汽泡随水一起流入叶轮，由于离心力的作用，水的压力又逐渐升高，汽泡又凝结成水而消失
在汽泡消失时，四周的水以很快的速度来补充而发生猛烈的撞击，打击叶轮片及轮壁表
