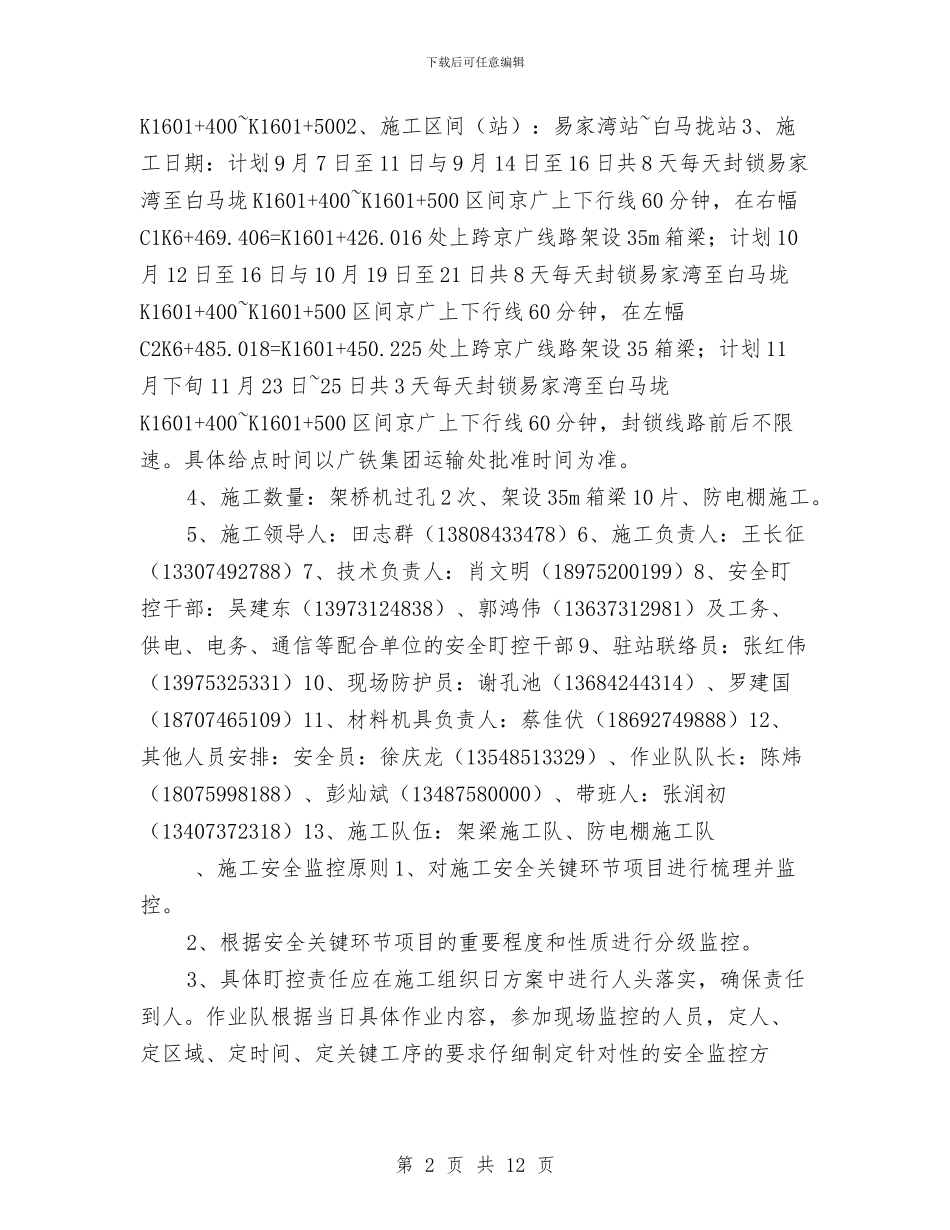

下载后可任意编辑架梁与防电棚施工安全监控方案与架梁安全技术方案汇编架梁与防电棚施工安全监控方案为落实《安监电［2024］37 号》、《铁总安监电［2024］75 号》及《广铁安电［2024］357 号》电报的要求，切实加强邻近营业线和营业线施工安全管理。为加强湘潭市昭山示范区昭山大道上跨京广铁路立交桥施工安全监管力度，强化安全过程控制，严格施工安全管理，保障运输和施工安全，结合我项目部施工作业区实际情况，按一施工两方案的制度要求制定本安全监控方案。 湘潭市昭山示范区昭山大道上跨京广铁路立交桥工程上跨京广铁路桥，桥梁左右两幅分离，右幅桥梁交叉点处桩号为公路 C1K6+469.406=铁路上行 K1601+426.016，桥梁平面位于 R=1325m 右偏圆曲线上，纵断面位于 R=1750m 的竖曲线上，路线前进方向与京广铁路交角为 123.2°；左幅桥梁交叉点处桩号为公路 C2K6+485.018=铁路上行 K1601+450.225，桥梁平面位于直线上，纵断面位于 R=1500m 的竖曲线上，路线前进方向与京广铁路交角为117.5°。铁路为挖方路基，标准轨距，轨顶面高程为 58.65m。上部结构采纳（20+35）m 先简支后连续预应力砼（后张)小箱梁+6m 简支板；下部结构 0 号台、1 号墩、2 号墩采纳柱式墩台，桩基础，3 号桥台重力式桥台，配扩大基础。桥梁总长 62m。小箱梁跨越京广上、下行两股道线路。本桥箱梁形式为（20+35）m 箱梁。采纳预制吊装法施工，半幅每孔 5 片箱梁，梁高 1.8m，箱梁中心线之间间距为 2.90 米，中梁预制宽度 2.4m，边梁的预制宽度为 2.85m，翼板间留有分别为 0.50m 现浇湿接缝，主梁腹板厚 0.18~0.2m，底板宽为 1.0m。边梁单片吊装重量120.9t；中梁单片吊装重量 112.8t。防电棚采纳柔性防电棚，桥梁施工区域有铁路电气化接触网多根杆柱及拉线。 1、施工里程：第 1 页 共 12 页下载后可任意编辑K1601+400~K1601+5002、施工区间（站）：易家湾站~白马拢站 3、施工日期：计划 9 月 7 日至 11 日与 9 月 14 日至 16 日共 8 天每天封锁易家湾至白马垅 K1601+400~K1601+500 区间京广上下行线 60 分钟，在右幅C1K6+469.406=K1601+426.016 处上跨京广线路架设 35m 箱梁；计划 10月 12 日至 16 日与 10 月 19 日至 21 日共 8 天每天封锁易家湾至白马垅K1601+400~K1601+500 区间京广上下行线 60 分钟，在左幅C2K6+485.018=K1601+450.225 处上跨京广线路架设 35 箱梁；计划 11月下旬...
