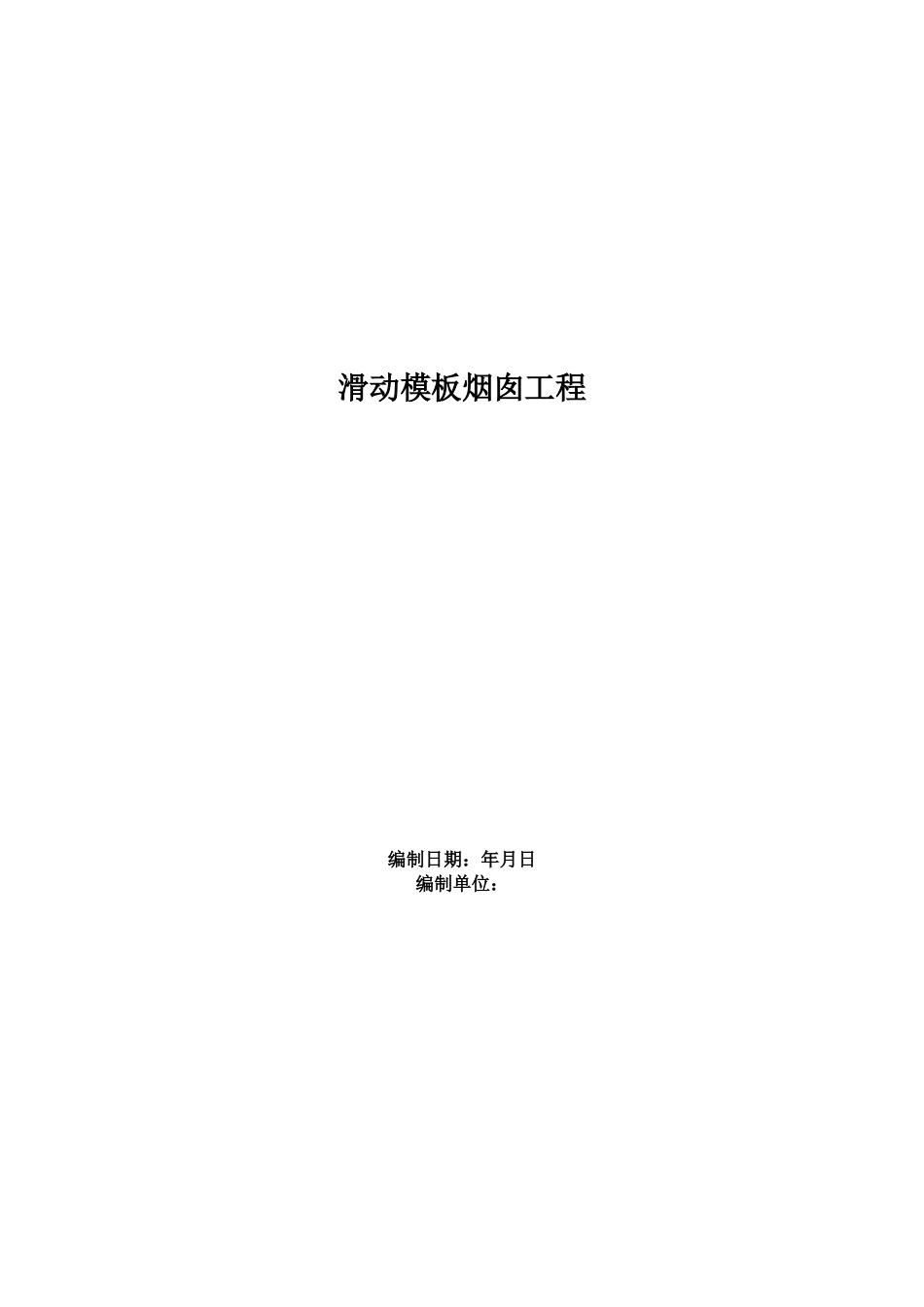

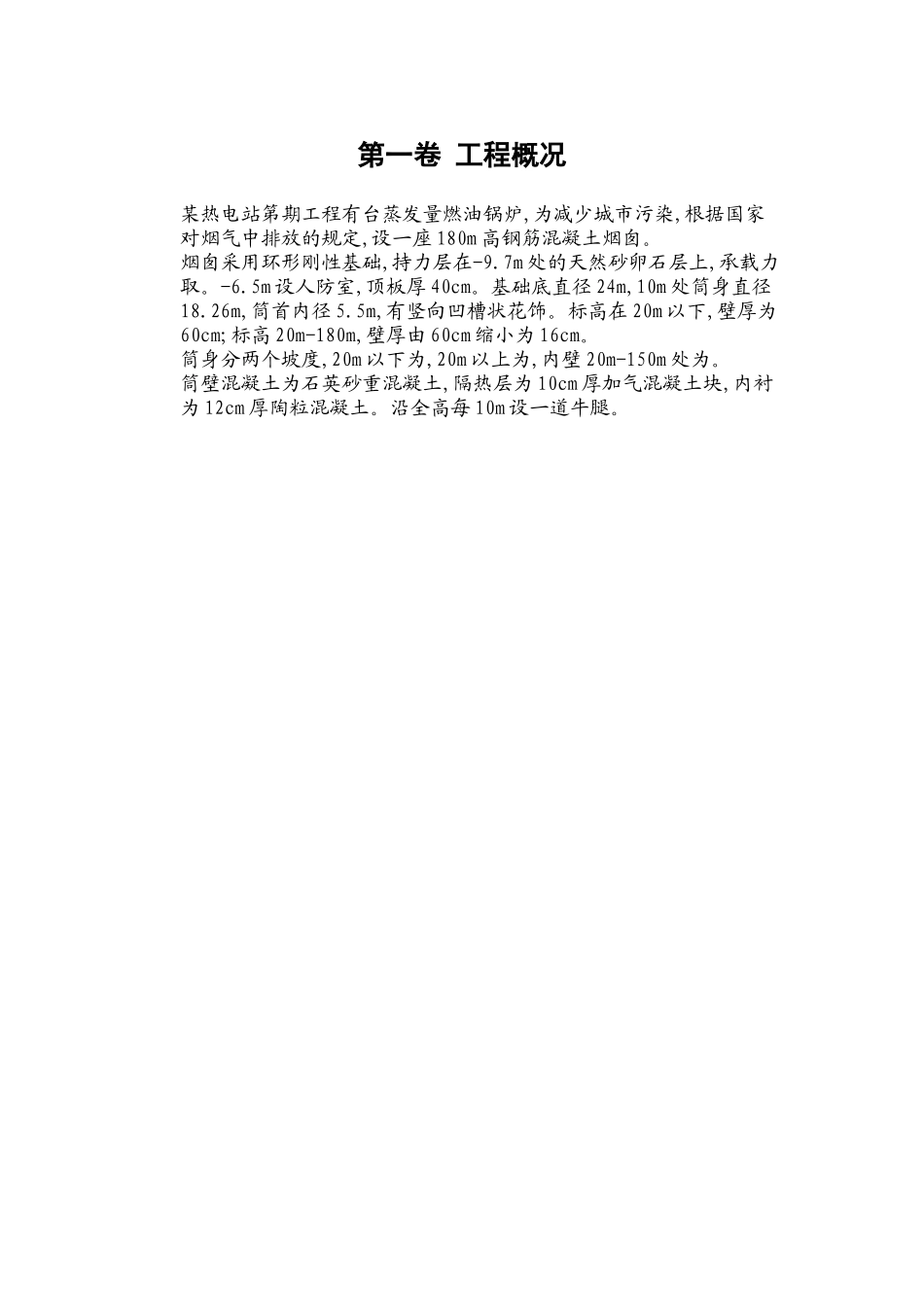

滑动模板烟囱工程编制日期：年月日编制单位：目录第一卷 工程概况某热电站第期工程有台蒸发量燃油锅炉,为减少城市污染,根据国家对烟气中排放的规定,设一座 180m 高钢筋混凝土烟囱。烟囱采用环形刚性基础,持力层在-9.7m 处的天然砂卵石层上,承载力取。-6.5m 设人防室,顶板厚 40cm。基础底直径 24m,10m 处筒身直径18.26m,筒首内径 5.5m,有竖向凹槽状花饰。标高在 20m 以下,壁厚为60cm;标高 20m-180m,壁厚由 60cm 缩小为 16cm。筒身分两个坡度,20m 以下为,20m 以上为,内壁 20m-150m 处为。筒壁混凝土为石英砂重混凝土,隔热层为 10cm 厚加气混凝土块,内衬为 12cm 厚陶粒混凝土。沿全高每 10m 设一道牛腿。第二卷 施工部署施工部署根据施工环境、设备情况、劳动力的技术能力作以下安排。一、工期安排基础挖土到混凝土浇筑、回填土完毕共个工作日。±0m-5.4m 为,5.4m 滑升到 180m 为。二、工序安排全套滑模装置包括操作平台、模板、千斤顶与支承杆。为适应构筑物结构尺寸变化,计划进行三次组模。第一次平台组装的标高(指辐射梁上翼缘)为 7.5m,混凝土筒壁的标高为 6m;第二次改装平台标高为20.65m,混凝土停歇在 19.5m 圈梁下平;第三次改装平台标高为107.7m,混凝土停歇在 107m。第三卷 施工进度施工进度的快慢,取决于能否保证连续施工,针对具体情况应采取以下措施。（）保证用电,除外部供电外,自设发电机一台。 ()坚持小到中雨、风力小于级时施工作业不停。 ()组织专门的排除施工障碍小组,解决临时遇到的问题,同时负责对悬索拉杆、上下钢圈、斜撑、护身栏、活动围圈及吊挂脚手板等维修及中间拆改工作。准备工作小组要根据方案计划,插入各项工作,为整体顺利连续滑升施工创造条件。()中间平台的改装工作必须按统一安排的计划和方案有步骤地实施。施工进度计划见下表。 施 工 项 目 计 划 进 度计划滑升高度()现场设施准备、平台、模板组装与结构安装试验月日月日—19.5m 滑升月日月日第二次台模平台改装月日月日—106.76m 滑升月日月日第三次平台模板改装月日月日—180.15m 滑升月日月日第四卷 施工准备一、操作平台的设计操作平台采用辐射状空间下撑式悬索结构,由辐射梁、悬索拉杆、中间鼓圈等三个主要部分组成。中间鼓圈由上下内钢圈与腹杆组合而成,见图。根据始滑升标高和计算结果,第一次组装平台直径为 18.84m,设对号槽钢辐射染根 Ф16mm 悬索拉杆,分别用螺栓与花篮螺栓连接在内环梁的上下钢圈上。...
