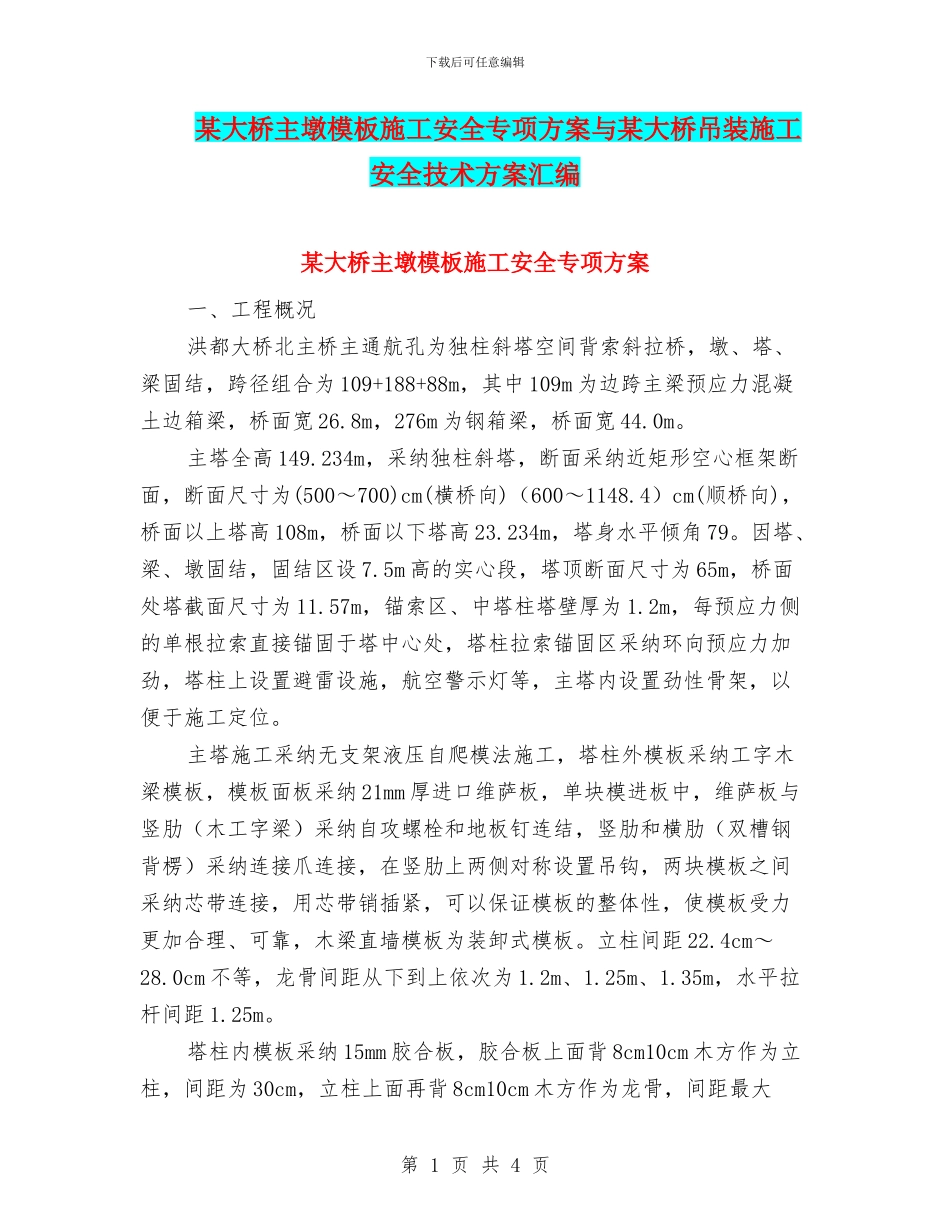

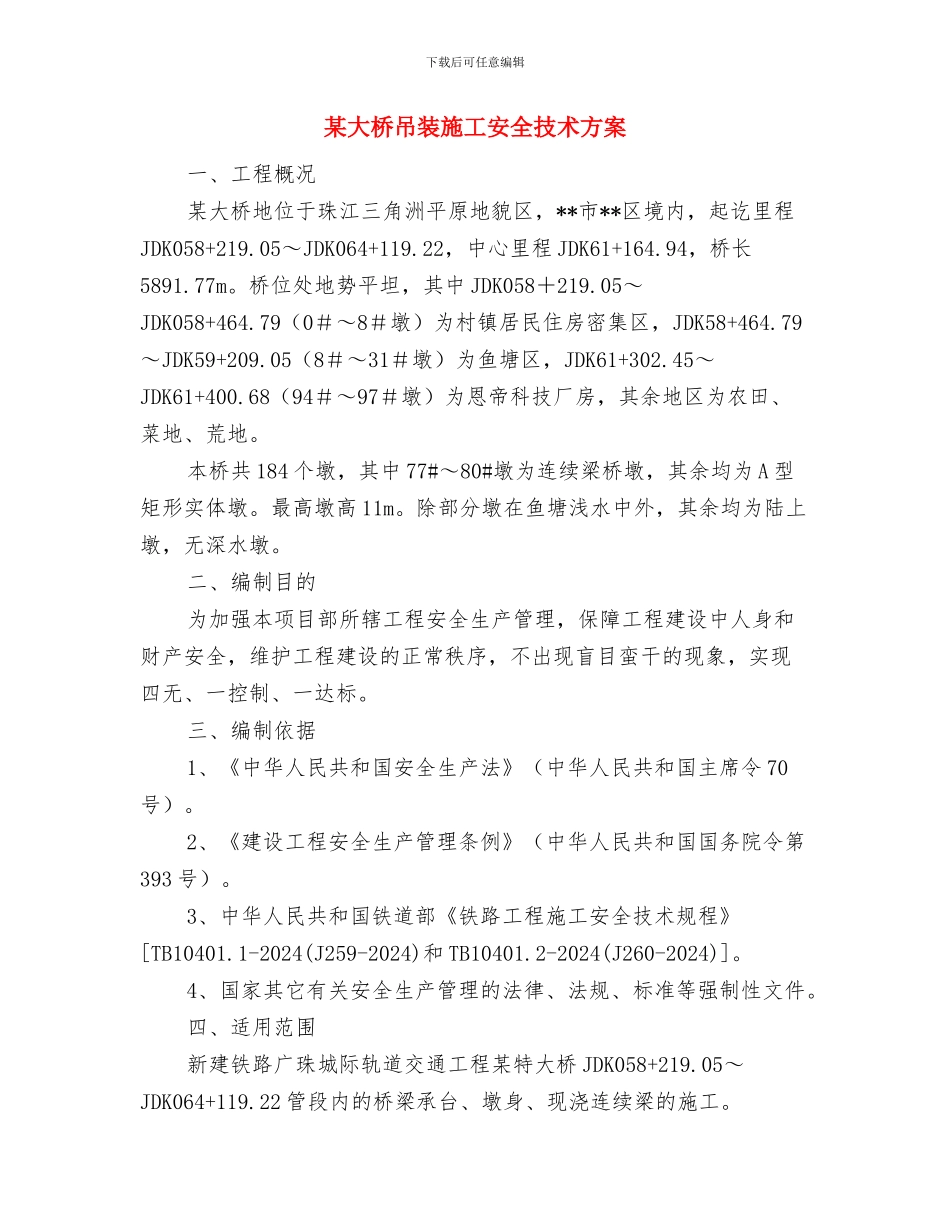

下载后可任意编辑某大桥主墩模板施工安全专项方案与某大桥吊装施工安全技术方案汇编某大桥主墩模板施工安全专项方案一、工程概况洪都大桥北主桥主通航孔为独柱斜塔空间背索斜拉桥，墩、塔、梁固结，跨径组合为 109+188+88m，其中 109m 为边跨主梁预应力混凝土边箱梁，桥面宽 26.8m，276m 为钢箱梁，桥面宽 44.0m。主塔全高 149.234m，采纳独柱斜塔，断面采纳近矩形空心框架断面，断面尺寸为(500～700)cm(横桥向)（600～1148.4）cm(顺桥向)，桥面以上塔高 108m，桥面以下塔高 23.234m，塔身水平倾角 79。因塔、梁、墩固结，固结区设 7.5m 高的实心段，塔顶断面尺寸为 65m，桥面处塔截面尺寸为 11.57m，锚索区、中塔柱塔壁厚为 1.2m，每预应力侧的单根拉索直接锚固于塔中心处，塔柱拉索锚固区采纳环向预应力加劲，塔柱上设置避雷设施，航空警示灯等，主塔内设置劲性骨架，以便于施工定位。主塔施工采纳无支架液压自爬模法施工，塔柱外模板采纳工字木梁模板，模板面板采纳 21mm 厚进口维萨板，单块模进板中，维萨板与竖肋（木工字梁）采纳自攻螺栓和地板钉连结，竖肋和横肋（双槽钢背楞）采纳连接爪连接，在竖肋上两侧对称设置吊钩，两块模板之间采纳芯带连接，用芯带销插紧，可以保证模板的整体性，使模板受力更加合理、可靠，木梁直墙模板为装卸式模板。立柱间距 22.4cm～28.0cm 不等，龙骨间距从下到上依次为 1.2m、1.25m、1.35m，水平拉杆间距 1.25m。塔柱内模板采纳 15mm 胶合板，胶合板上面背 8cm10cm 木方作为立柱，间距为 30cm，立柱上面再背 8cm10cm 木方作为龙骨，间距最大第 1 页 共 4 页下载后可任意编辑67.5cm。拉杆位置根据外模板拉杆位置定，另外考虑外模板拉杆的间距，内模再增设一道龙骨，同时用木方加密支撑。第 2 页 共 4 页下载后可任意编辑某大桥吊装施工安全技术方案一、工程概况某大桥地位于珠江三角洲平原地貌区，**市**区境内，起讫里程JDK058+219.05～JDK064+119.22，中心里程 JDK61+164.94，桥长5891.77m。桥位处地势平坦，其中 JDK058＋219.05～JDK058+464.79（0＃～8＃墩）为村镇居民住房密集区，JDK58+464.79～JDK59+209.05（8＃～31＃墩）为鱼塘区，JDK61+302.45～JDK61+400.68（94＃～97＃墩）为恩帝科技厂房，其余地区为农田、菜地、荒地。本桥共 184 个墩，其中 77#～80#墩为连续梁桥墩，其余均为 A 型矩形实体墩。最高墩高 11m。除部分墩在鱼塘浅水中外，其余均为...
