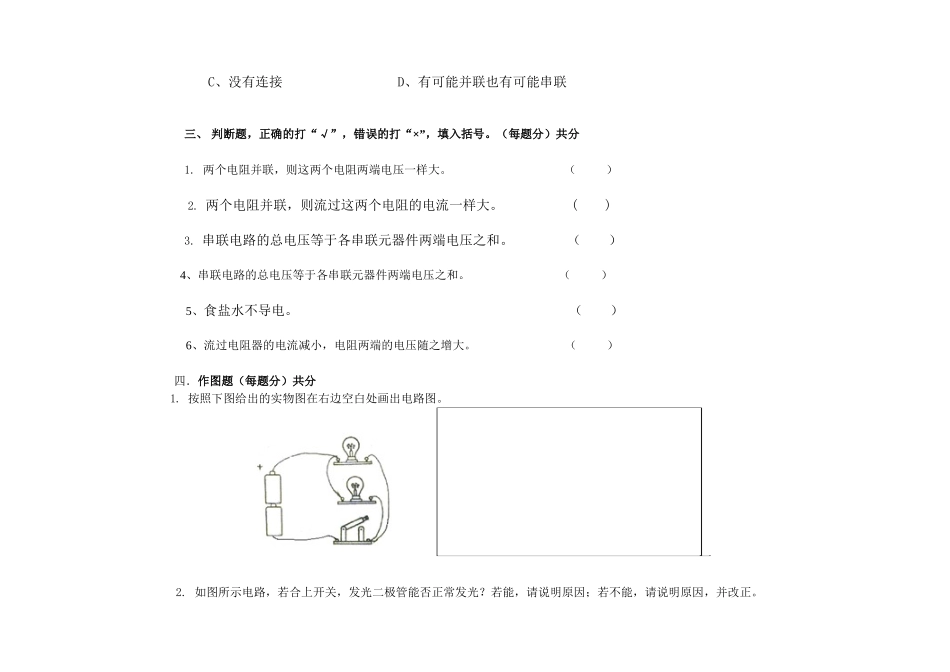

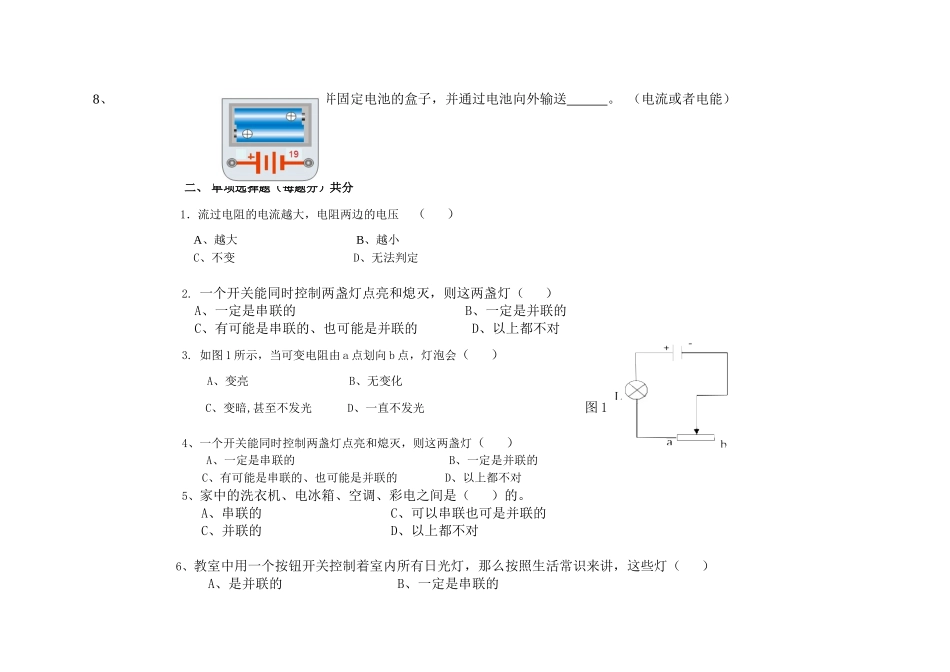

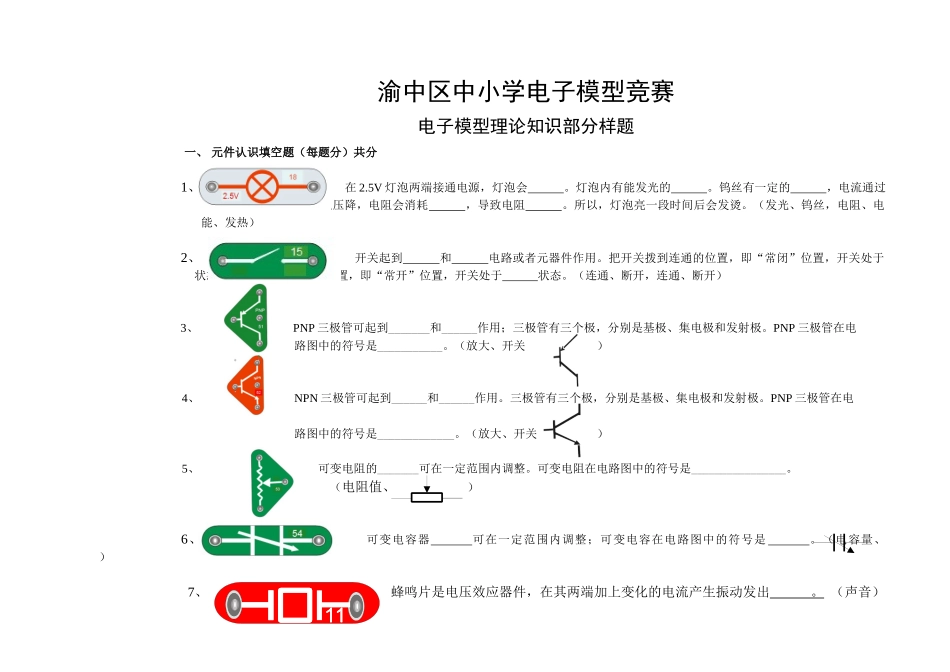

1111渝中区中小学电子模型竞赛电子模型理论知识部分样题一、 元件认识填空题（每题分）共分1、 在 2.5V 灯泡两端接通电源，灯泡会 。灯泡内有能发光的 。钨丝有一定的 ，电流通过电阻会在电阻两段产生电压降，电阻会消耗 ，导致电阻 。所以，灯泡亮一段时间后会发烫。（发光、钨丝，电阻、电能、发热）2、 开关起到 和 电路或者元器件作用。把开关拨到连通的位置，即“常闭”位置，开关处于 状态；把开关拨到断开的位置，即“常开”位置，开关处于 状态。（连通、断开，连通、断开）3、 PNP 三极管可起到_______和______作用；三极管有三个极，分别是基极、集电极和发射极。PNP 三极管在电路图中的符号是___________。（放大、开关 ） 4、 NPN 三极管可起到______和______作用。三极管有三个极，分别是基极、集电极和发射极。PNP 三极管在电路图中的符号是_____________。（放大、开关 ） 5、 可变电阻的_______可在一定范围内调整。可变电阻在电路图中的符号是________________。 （电阻值 （电阻值、 ） 6、 可变电容器 可在一定范围内调整；可变电容在电路图中的符号是 。（电容量、 ）7、 蜂鸣片是电压效应器件，在其两端加上变化的电流产生振动发出 。 （声音）8、 电池盒是盛装并固定电池的盒子，并通过电池向外输送 。 （电流或者电能）二、 单项选择题（每题分）共分1．流过电阻的电流越大，电阻两边的电压 （ ） A、越大 B、越小C、不变 D、无法判定2. 一个开关能同时控制两盏灯点亮和熄灭，则这两盏灯（ ） A、一定是串联的 B、一定是并联的 C、有可能是串联的、也可能是并联的 D、以上都不对3. 如图 1 所示，当可变电阻由 a 点划向 b 点，灯泡会（ ） A、变亮 B、无变化 C、变暗,甚至不发光 D、一直不发光 图 14、一个开关能同时控制两盏灯点亮和熄灭，则这两盏灯（ ） A、一定是串联的 B、一定是并联的 C、有可能是串联的、也可能是并联的 D、以上都不对5、家中的洗衣机、电冰箱、空调、彩电之间是（ ）的。 A、串联的 C、可以串联也可是并联的 C、并联的 D、以上都不对6、教室中用一个按钮开关控制着室内所有日光灯，那么按照生活常识来讲，这些灯（ ）A、是并联的 B、一定是串联的C、没有连接 D、有可能并联也有可能串联三、 判断题，正确的打“√”，错误的打“×”，填入括号。（每题分）共分1. 两个电阻并联，则这两个电阻两端电压一样大。 （...
