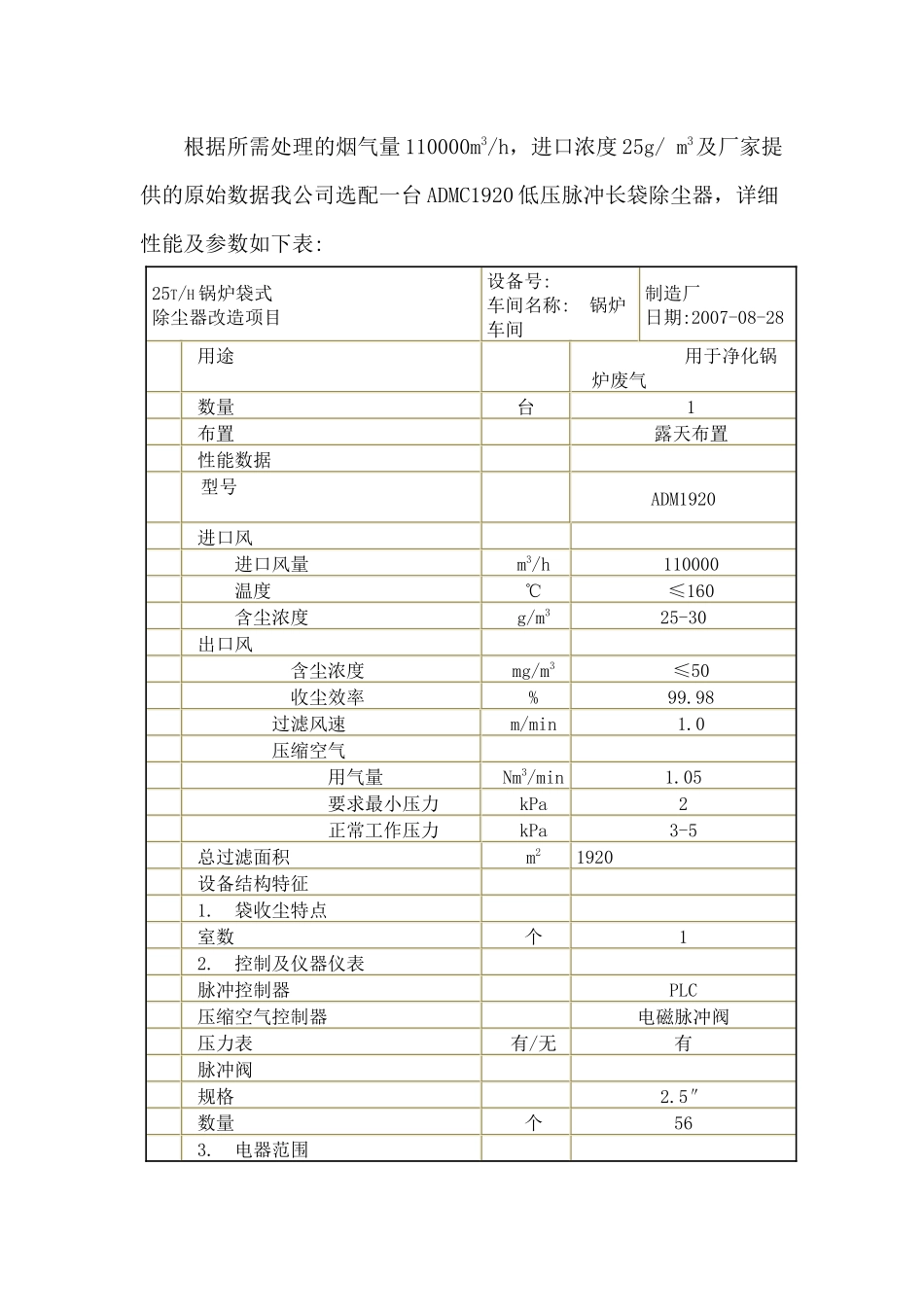

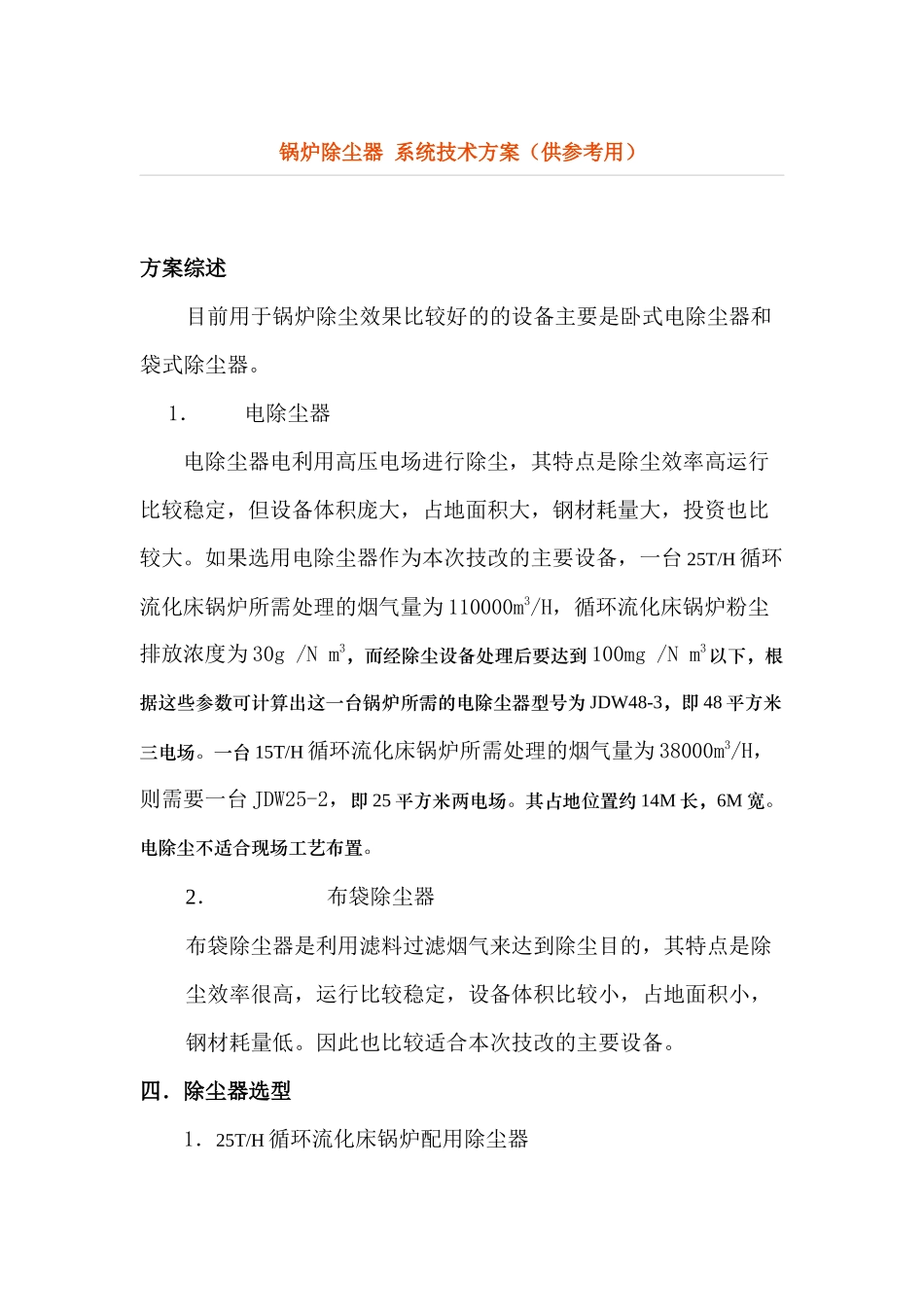

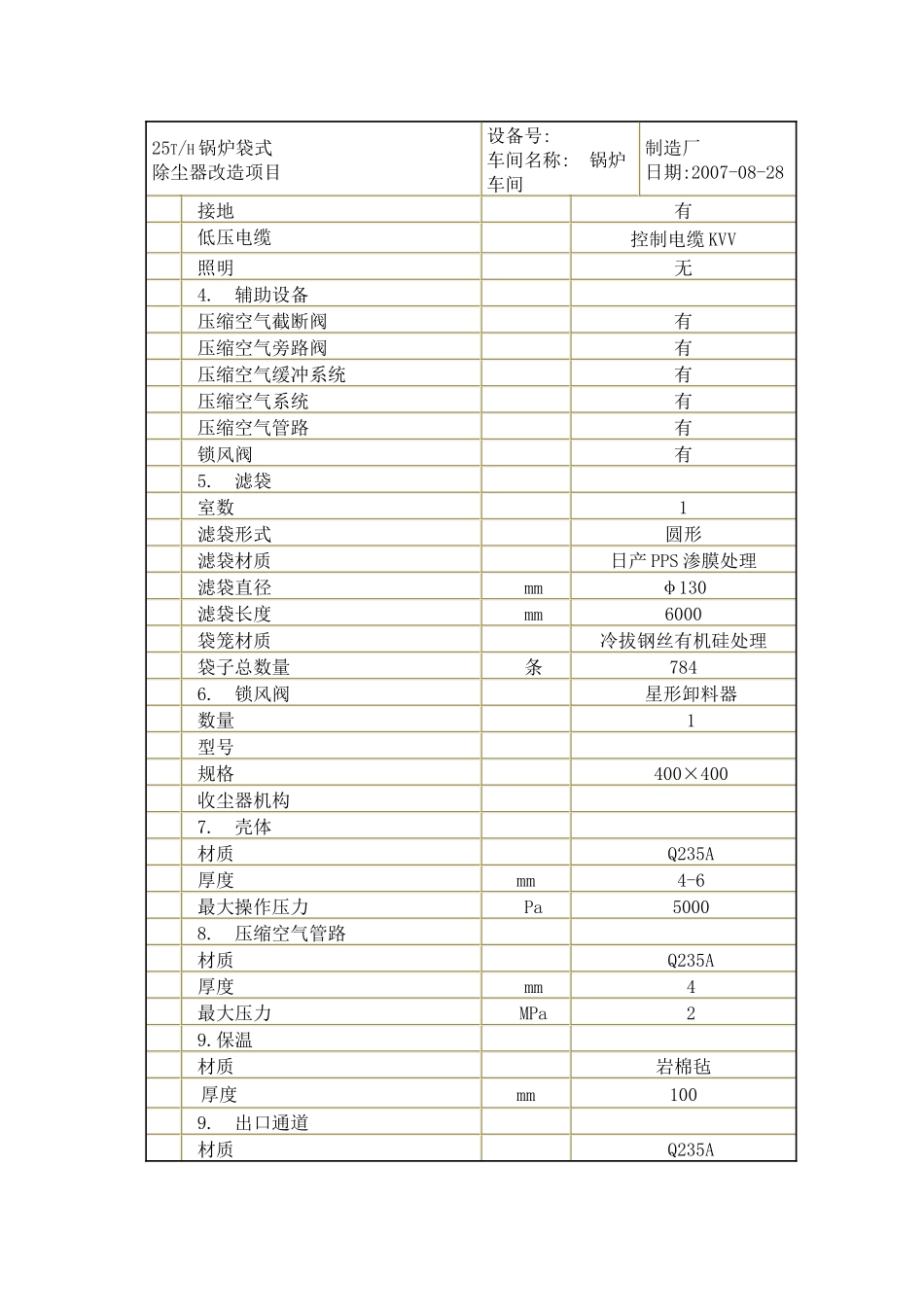

锅炉除尘器 系统技术方案（供参考用）方案综述目前用于锅炉除尘效果比较好的的设备主要是卧式电除尘器和袋式除尘器。1． 电除尘器电除尘器电利用高压电场进行除尘，其特点是除尘效率高运行比较稳定，但设备体积庞大，占地面积大，钢材耗量大，投资也比较大。如果选用电除尘器作为本次技改的主要设备，一台 25T/H 循环流化床锅炉所需处理的烟气量为 110000m3/H，循环流化床锅炉粉尘排放浓度为 30g /N m3，而经除尘设备处理后要达到 100mg /N m3以下，根据这些参数可计算出这一台锅炉所需的电除尘器型号为 JDW48-3，即 48 平方米三电场。一台 15T/H 循环流化床锅炉所需处理的烟气量为 38000m3/H，则需要一台 JDW25-2，即 25 平方米两电场。其占地位置约 14M 长，6M 宽。电除尘不适合现场工艺布置。2． 布袋除尘器布袋除尘器是利用滤料过滤烟气来达到除尘目的，其特点是除尘效率很高，运行比较稳定，设备体积比较小，占地面积小，钢材耗量低。因此也比较适合本次技改的主要设备。四．除尘器选型1．25T/H 循环流化床锅炉配用除尘器根据所需处理的烟气量 110000m3/h，进口浓度 25g/ m3及厂家提供的原始数据我公司选配一台 ADMC1920 低压脉冲长袋除尘器，详细性能及参数如下表:25T/H 锅炉袋式除尘器改造项目设备号: 车间名称: 锅炉车间制造厂日期:2007-08-28 用途 用于净化锅炉废气 数量台1 布置 露天布置 性能数据 型号 ADM1920 进口风 进口风量m3/h110000 温度℃≤160 含尘浓度g/m325-30 出口风 含尘浓度mg/m3≤50 收尘效率%99.98 过滤风速m/min1.0 压缩空气 用气量Nm3/min1.05 要求最小压力kPa2 正常工作压力kPa3-5 总过滤面积m21920 设备结构特征 1. 袋收尘特点 室数个1 2. 控制及仪器仪表 脉冲控制器 PLC 压缩空气控制器 电磁脉冲阀 压力表有/无有 脉冲阀 规格 2.5″ 数量个56 3. 电器范围 25T/H 锅炉袋式除尘器改造项目设备号: 车间名称: 锅炉车间制造厂日期:2007-08-28 接地 有 低压电缆 控制电缆 KVV 照明 无 4. 辅助设备 压缩空气截断阀 有 压缩空气旁路阀 有 压缩空气缓冲系统 有 压缩空气系统 有 压缩空气管路 有 锁风阀 有 5. 滤袋 室数 1 滤袋形式 圆形 滤袋材质 日产 PPS 渗膜处理 滤袋直径mmφ130 滤袋长度mm6000 袋笼材质 冷拔钢丝有机硅处理 袋子总数量条784 6. 锁风阀 星形卸料器 数量 1 型号 规格 400×400...
