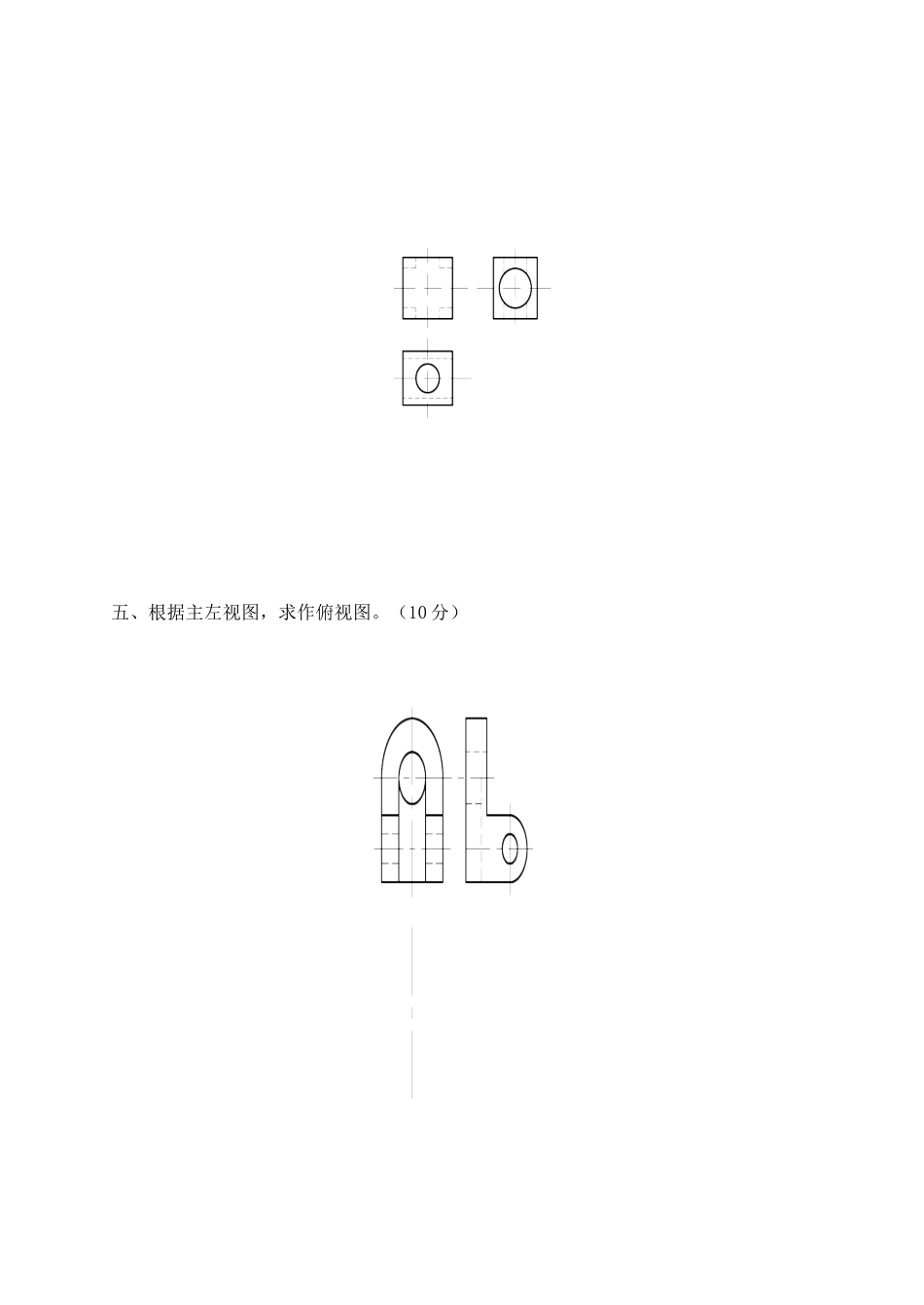

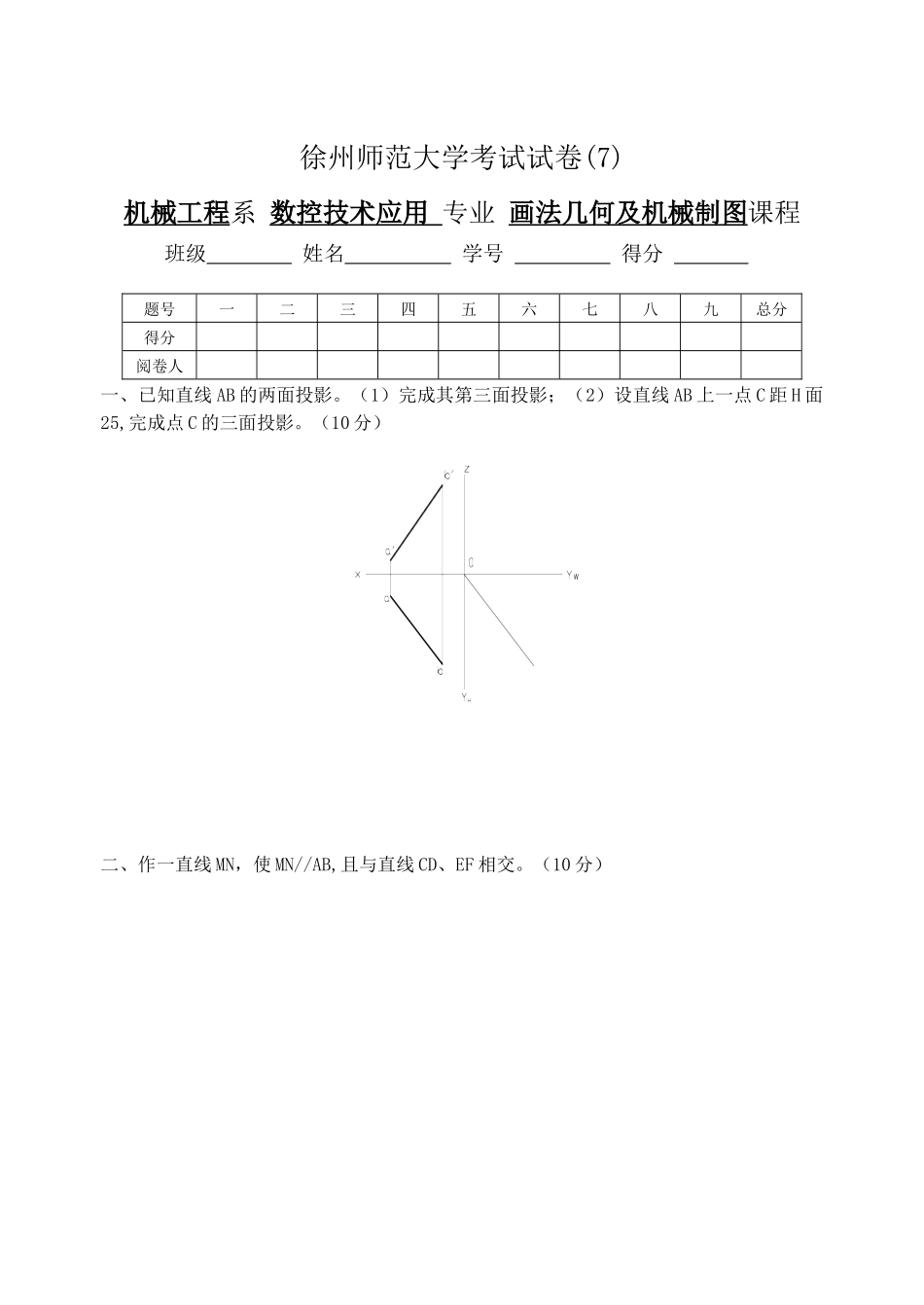

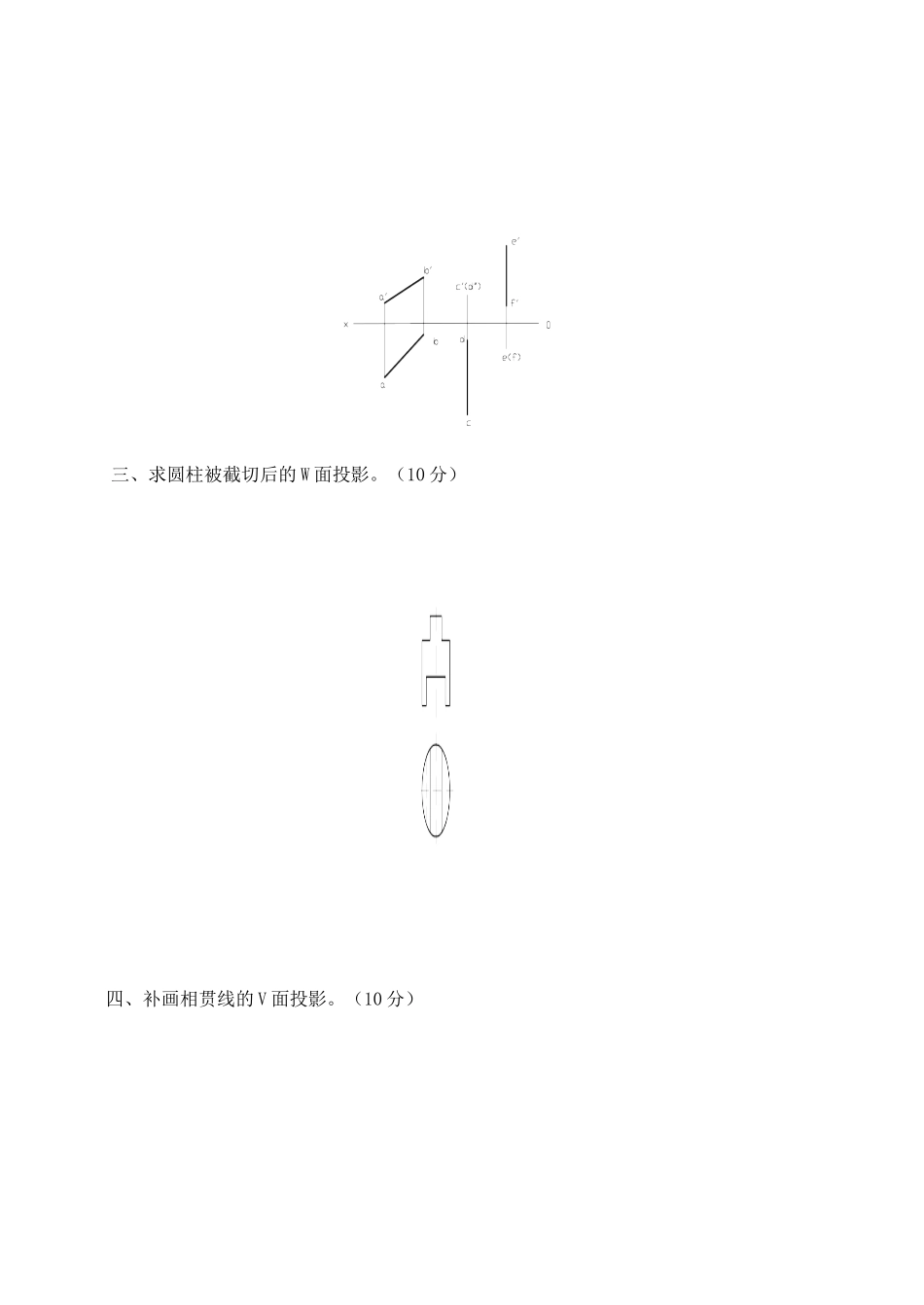

徐州师范大学考试试卷(7)机械工程系 数控技术应用 专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九总分得分阅卷人一、已知直线 AB 的两面投影。（1）完成其第三面投影；（2）设直线 AB 上一点 C 距 H 面25,完成点 C 的三面投影。（10 分）二、作一直线 MN，使 MN//AB,且与直线 CD、EF 相交。（10 分）三、求圆柱被截切后的 W 面投影。（10 分）四、补画相贯线的 V 面投影。（10 分）五、根据主左视图，求作俯视图。（10 分）六、根据主俯视图，求作左视图。（10 分）七、用平行平面将主视图改画成全剖视图。（10 分）八、判断下列螺纹画法的正误，正确的打“√”,错误的打“×”。（8 分） ( ) ( ) ( ) ( )九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。（12 分）填空题：（1）说明 Ф20f7 的含义：Ф20 为 ，f7 是 。 (2) 说明 含义：符号⊥表示 ，数字 0.03 是 ，A 是 。 （ 3 ） 指 出 图 中 的 工 艺 结 构 ： 它 有 处 倒 角 ， 其 尺 寸 分 别 为 ，有 处退刀槽，其尺寸为 。徐州师范大学考试试卷（7）答案机械工程系 数控技术应用 专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九总分得分阅卷人一、已知直线 AB 的两面投影。（1）完成其第三面投影；（2）设直线 AB 上一点 C 距 H 面25,完成点 C 的三面投影。（10 分）二、作一直线 MN，使 MN//AB,且与直线 CD、EF 相交。（10 分）三、求圆柱被截切后的 W 面投影。（10 分）四、补画相贯线的 V 面投影。（10 分）五、根据主左视图，求作俯视图。（10 分）六、根据主俯视图，求作左视图。（10 分）七、用平行平面将主视图改画成全剖视图。（10 分）八、判断下列螺纹画法的正误，正确的打“√”,错误的打“×”。（8 分）(×) (√) (×) (×)九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。（12 分） 填空题：（1）说明 Ф20f7 的含义：Ф20 为 基本尺寸 ，f7 是 公差带代号 。 （2）说明含义：符号⊥表示 垂直度 ，数字 0.03 是 公差 ，A 是 基准符号 。 （3）指出图中的工艺结构：它有 2 处倒角，其尺寸分别为 c2 和 c1.5 ，有 1 处退刀槽，其尺寸为 2×2 。
