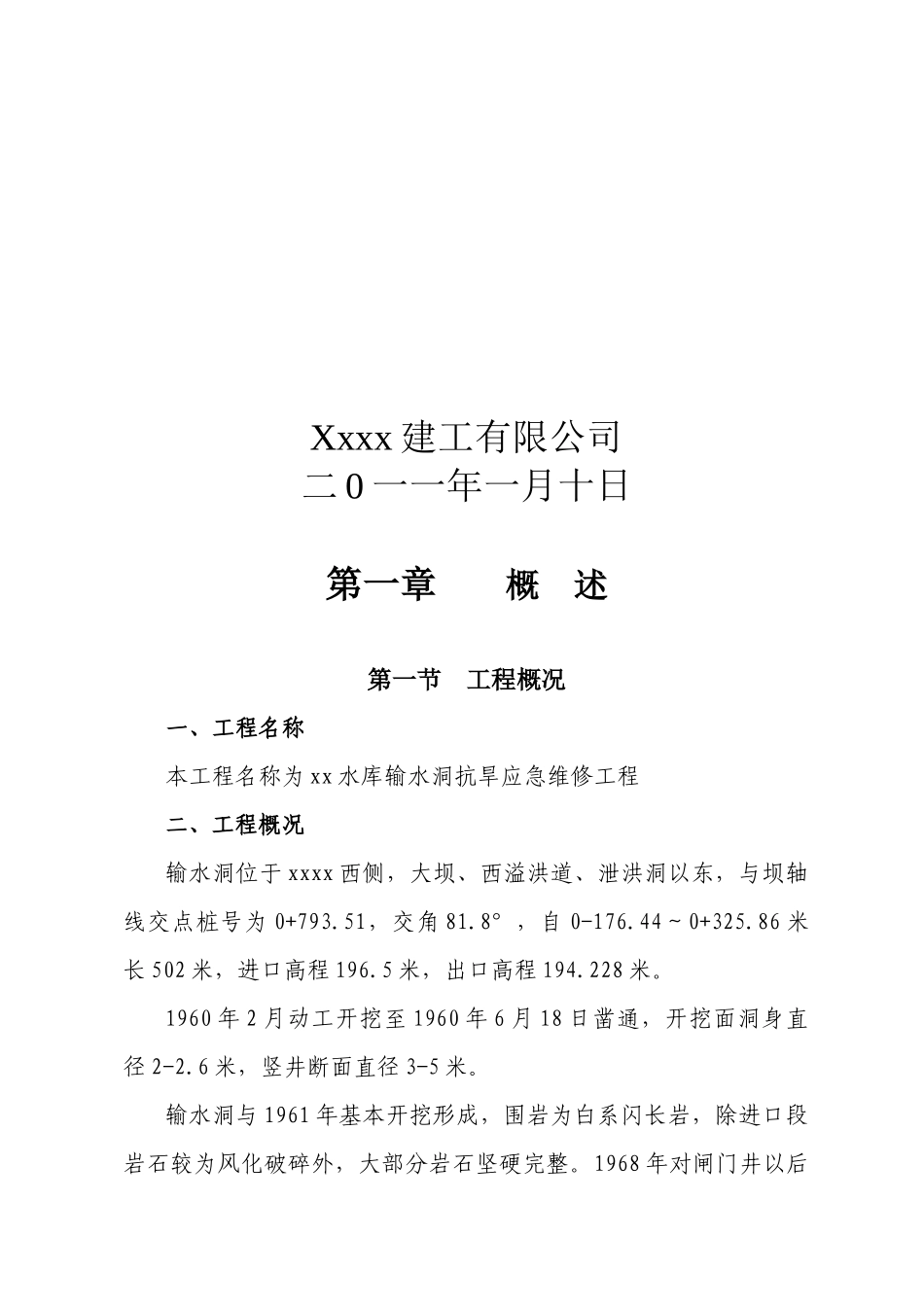

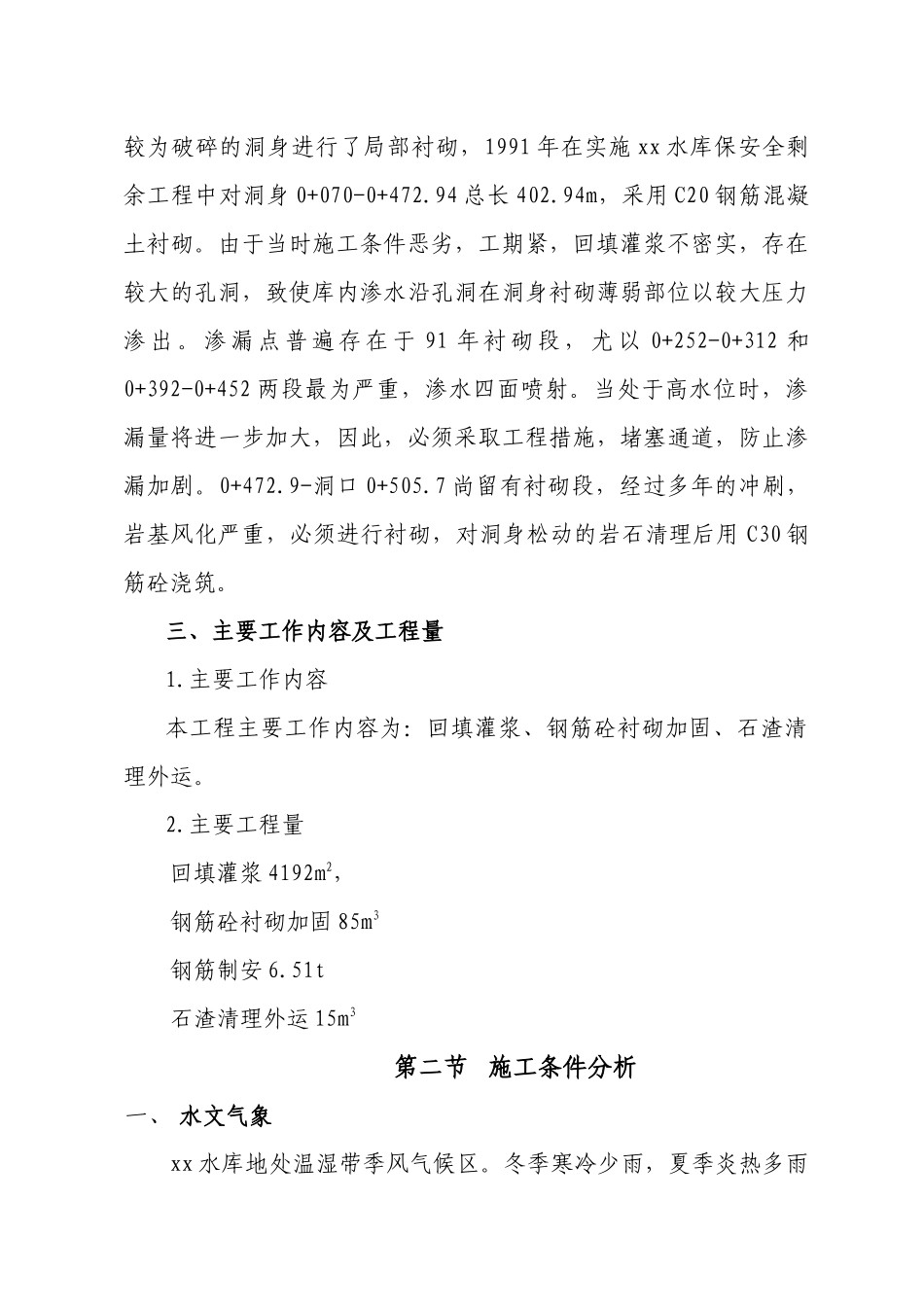

xx 水库输水洞抗旱应急维修工程施 工 组 织 设 计Xxxx 建工有限公司二 0 一一年一月十日第一章 概 述第一节 工程概况一、工程名称本工程名称为 xx 水库输水洞抗旱应急维修工程二、工程概况输水洞位于 xxxx 西侧，大坝、西溢洪道、泄洪洞以东，与坝轴线交点桩号为 0+793.51，交角 81.8°，自 0-176.44～0+325.86 米长 502 米，进口高程 196.5 米，出口高程 194.228 米。1960 年 2 月动工开挖至 1960 年 6 月 18 日凿通，开挖面洞身直径 2-2.6 米，竖井断面直径 3-5 米。输水洞与 1961 年基本开挖形成，围岩为白系闪长岩，除进口段岩石较为风化破碎外，大部分岩石坚硬完整。1968 年对闸门井以后较为破碎的洞身进行了局部衬砌，1991 年在实施 xx 水库保安全剩余工程中对洞身 0+070-0+472.94 总长 402.94m，采用 C20 钢筋混凝土衬砌。由于当时施工条件恶劣，工期紧，回填灌浆不密实，存在较大的孔洞，致使库内渗水沿孔洞在洞身衬砌薄弱部位以较大压力渗 出 。 渗 漏 点 普 遍 存 在 于 91 年 衬 砌 段 ， 尤 以 0+252-0+312 和0+392-0+452 两段最为严重，渗水四面喷射。当处于高水位时，渗漏量将进一步加大，因此，必须采取工程措施，堵塞通道，防止渗漏加剧。0+472.9-洞口 0+505.7 尚留有衬砌段，经过多年的冲刷，岩基风化严重，必须进行衬砌，对洞身松动的岩石清理后用 C30 钢筋砼浇筑。三、主要工作内容及工程量1.主要工作内容本工程主要工作内容为：回填灌浆、钢筋砼衬砌加固、石渣清理外运。2.主要工程量回填灌浆 4192m2，钢筋砼衬砌加固 85m3钢筋制安 6.51t石渣清理外运 15m3第二节施工条件分析一、 水文气象xx 水库地处温湿带季风气候区。冬季寒冷少雨，夏季炎热多雨多年平均气温 12.9℃，七月份气温最高，月均气温 27.0℃，极端最高气温 40.5℃，一月气温最低，月均气温-3.1℃，极端最低气温-20.2℃，日均气温超过 0℃的时间始于 3 月 1 日，终于 12 月 5 日。该区多年平均降雨量 720 毫米，其中 6-8 月汛期三个月降雨量为全年降雨量的 62%。年降水天数 67.1 天。最大冻土厚度 40 厘米。二、 地形地貌与工程地质xx 水库位于 xx 河中游，地貌属构造剥蚀低山地形，以剥蚀为主两岸为相对高差 200-300 米低山，本工程为 xx 水库 xxxx 西侧的输水洞抗旱应急维修工程。第二章施工组织机构、施工总平面布置第一节施工组织机构我公...
