住宅小区脚手架专项施工方案VIP免费

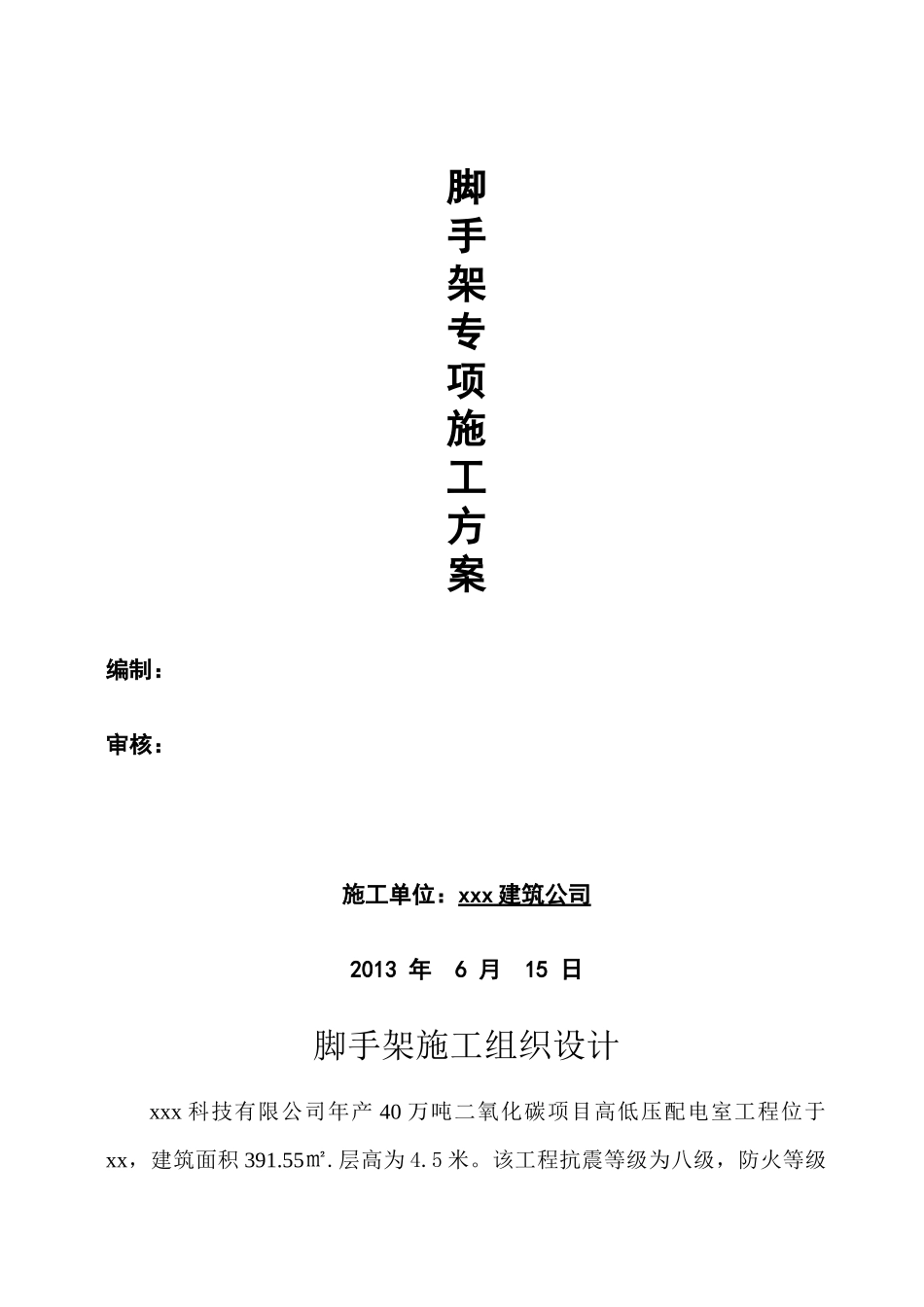

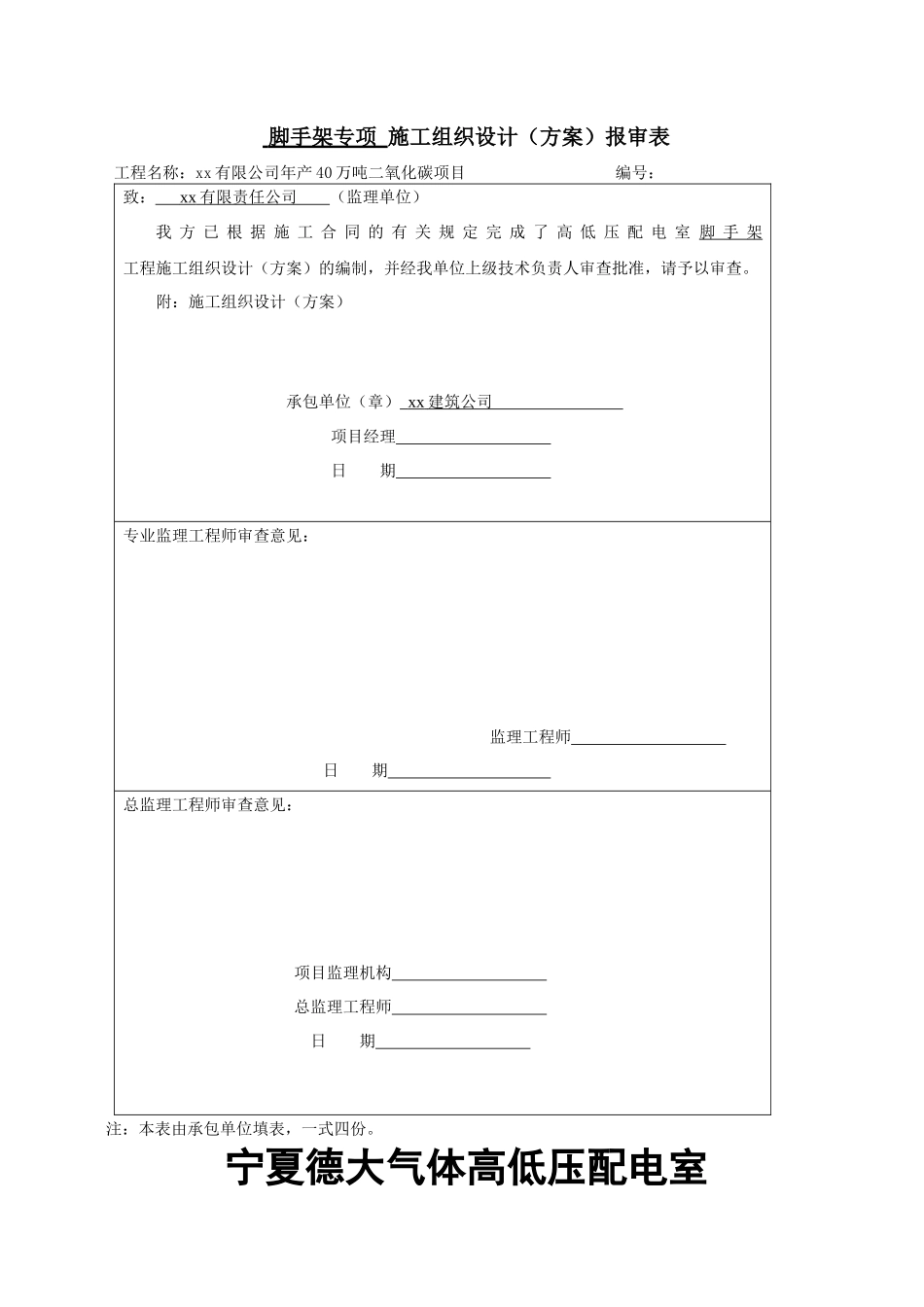

脚手架专项 施工组织设计（方案）报审表工程名称：xx 有限公司年产 40 万吨二氧化碳项目 编号：致： xx 有限责任公司 （监理单位）我 方 已 根 据 施 工 合 同 的 有 关 规 定 完 成 了 高 低 压 配 电 室 脚 手 架 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案） 承包单位（章） xx 建筑公司 项目经理 日 期 专业监理工程师审查意见： 监理工程师 日 期 总监理工程师审查意见： 项目监理机构 总监理工程师 日 期 注：本表由承包单位填表，一式四份。宁夏德大气体高低压配电室脚手架专项施工方案编制：审核：施工单位：xxx 建筑公司 2013 年 6 月 15 日脚手架施工组织设计xxx 科技有限公司年产 40 万吨二氧化碳项目高低压配电室工程位于xx，建筑面积 391.55㎡.层高为 4.5 米。该工程抗震等级为八级，防火等级为二级。防水为一级防水，采用聚氯乙烯卷材与聚氯乙烯涂抹组合。本工程采用落地式双排钢管脚手架，搭设高度 7.4 米。一、 主要参数：1、 落地架：材料：钢管 φ48×3.5，可锻铸铁扣件（对接、直角、旋转），脚手板为竹笆片脚手板，栏杆挡板为竹笆片脚手板挡板； 搭设：双排脚手架，搭设高度 22.4m，立杆采用单立杆，纵距 1.5m，横距为 1.05m，步距 1.8m； 小横杆在上，搭接在大横杆上的小横杆根数为 2 根；内排架离墙 300mm； 连墙件采用两步三跨，双扣件连接； 脚手板铺设 2 层（底层、作业层）；2、 悬挑架：材料：钢管 φ48×3.5，可锻铸铁扣件（对接、直角、旋转），脚手板为竹笆片脚手板，栏杆挡板为竹笆片脚手板挡板； 搭设：双排脚手架，搭设高度 15m，立杆采用单立管，纵距 1.5m，横距为 1.05m，步距 1.8m； 小横杆在上，搭接在大横杆上的小横杆根数为 2 根，内排架离墙 300mm； 连墙件采用两步三跨，连墙件连接方式为双扣件连接；脚手板铺设 2 层（底层、作业层及其上下层）悬挑主梁采用 16 号工字钢，其中建筑物外悬挑段长度 1.5m，建筑物内锚固段长度 2.3 m。主梁间距为立杆间距的 2 倍，水平联梁采用 12.6 号槽钢；拉绳为 6×19+1 型，最小直径 15.5mm，拉点离墙距离 800mm，拉环最小直径 20mm，锚固压点螺栓直径 12mm。二、脚手架安装示意图1、落地式 2、悬挑式三、施工工艺流程1、落地式：立杆基础夯实和硬化处理→排水沟→定位→垫板→立两边...
