某坝长江大桥工程主桥施工组织设计(DOC254页)VIP免费

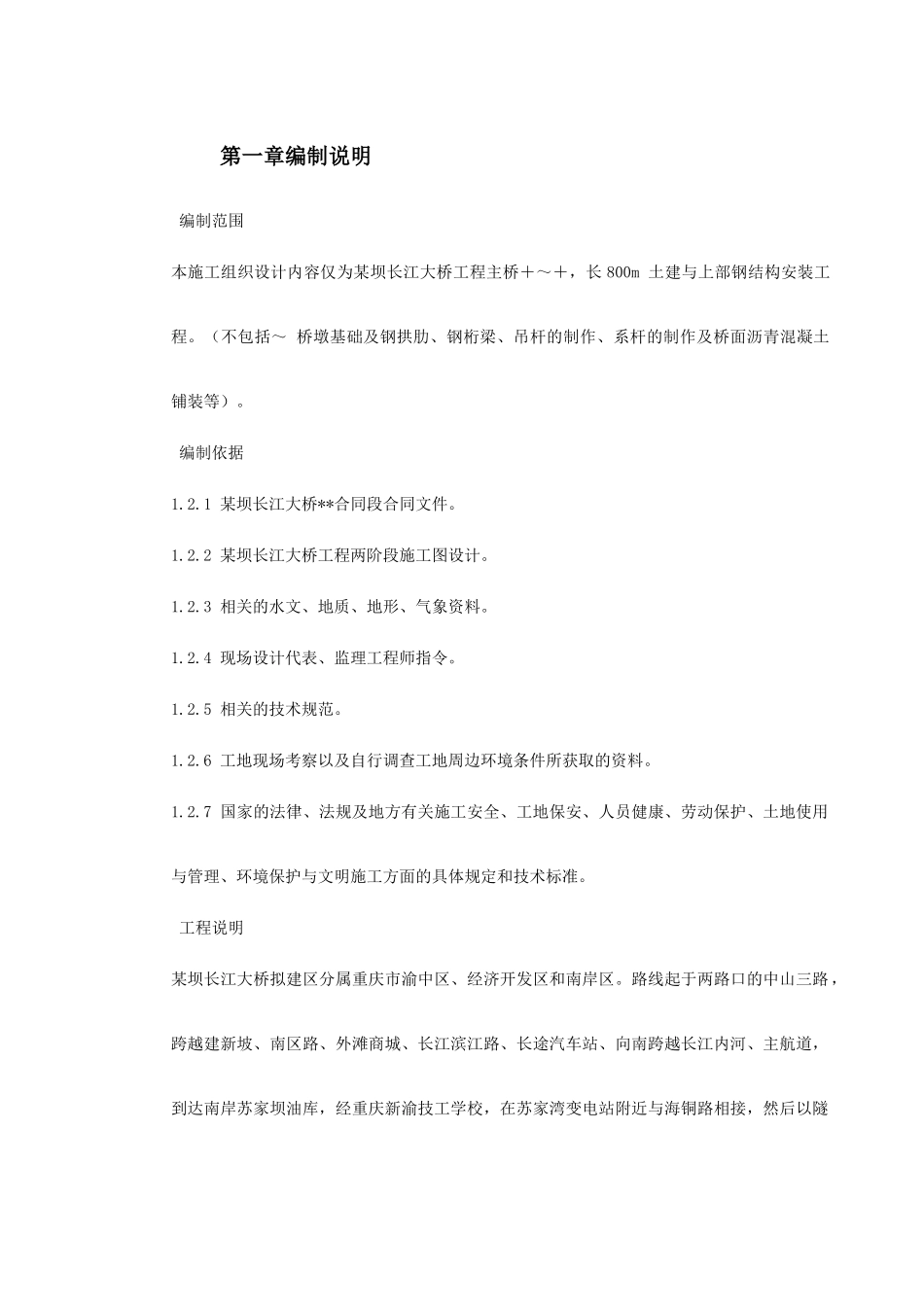

目录第一章编制说明 编制范围本施工组织设计内容仅为某坝长江大桥工程主桥＋～＋，长 800m 土建与上部钢结构安装工程。（不包括～ 桥墩基础及钢拱肋、钢桁梁、吊杆的制作、系杆的制作及桥面沥青混凝土铺装等）。 编制依据1.2.1 某坝长江大桥**合同段合同文件。1.2.2 某坝长江大桥工程两阶段施工图设计。1.2.3 相关的水文、地质、地形、气象资料。1.2.4 现场设计代表、监理工程师指令。1.2.5 相关的技术规范。1.2.6 工地现场考察以及自行调查工地周边环境条件所获取的资料。1.2.7 国家的法律、法规及地方有关施工安全、工地保安、人员健康、劳动保护、土地使用与管理、环境保护与文明施工方面的具体规定和技术标准。 工程说明某坝长江大桥拟建区分属重庆市渝中区、经济开发区和南岸区。路线起于两路口的中山三路，跨越建新坡、南区路、外滩商城、长江滨江路、长途汽车站、向南跨越长江内河、主航道，到达南岸苏家坝油库，经重庆新渝技工学校，在苏家湾变电站附近与海铜路相接，然后以隧道穿越电子部 所、 所，与南城大道环岛处设环城立交，过环城立交向南沿大石路到达线路终点—大石路立交，线路全长 4.0Km。某坝大桥工程由某坝大桥正桥、菜园坝立交、南城隧道、南城立交及海铜路改造工程组成。本工程为某坝长江大桥工程主桥土建及安装。某坝长江大桥正桥主桥采用刚构与提篮式钢箱系杆拱、钢桁梁的组合结构。系杆拱桥主跨420m，对称布置的边跨和侧跨分别为 102m 及 88m，主桥全长 800m。主桥设六线行车道、双线城市轻轨、双侧人行道。六车道及双侧人行道设在上弦平面，双线轻轨设在主桥桁梁下弦平面的横梁上，构成双层特大公轨两用桥。“”型刚构由中横梁，前、后悬臂梁，前、后主横梁，前、后次横梁，前、后主横梁及系杆索锚固结构组成。“”型刚构的设置是本桥不同于其他系杆拱结构体系的重要特点之一，两侧的“”型刚构和 320m 的钢箱提篮拱这三个相对分离的子结构通过中跨系杆索及刚构系杆索连接成 420m 的系杆拱。刚构的整体造型以及各部分的断面型式既考虑了结构布置及受力的需要，又考虑了景观的协调，同时尽可能的方便施工。“”型刚构是一个多维空间立体结构，钢筋、预应力束密集，又有系杆索、前次横梁吊索、后悬臂墩顶竖向拉索等体系，工艺复杂、精度要求高，施工难度极大。1.3.1 主要技术标准设计基准年限： 年，道路等级： 级设计荷载：汽车城 级，双线城市轻轨，人群荷载设计行车速度：汽车 60km/h，轻...
