污水截流工程施工组织设计方案(DOC35页)VIP免费

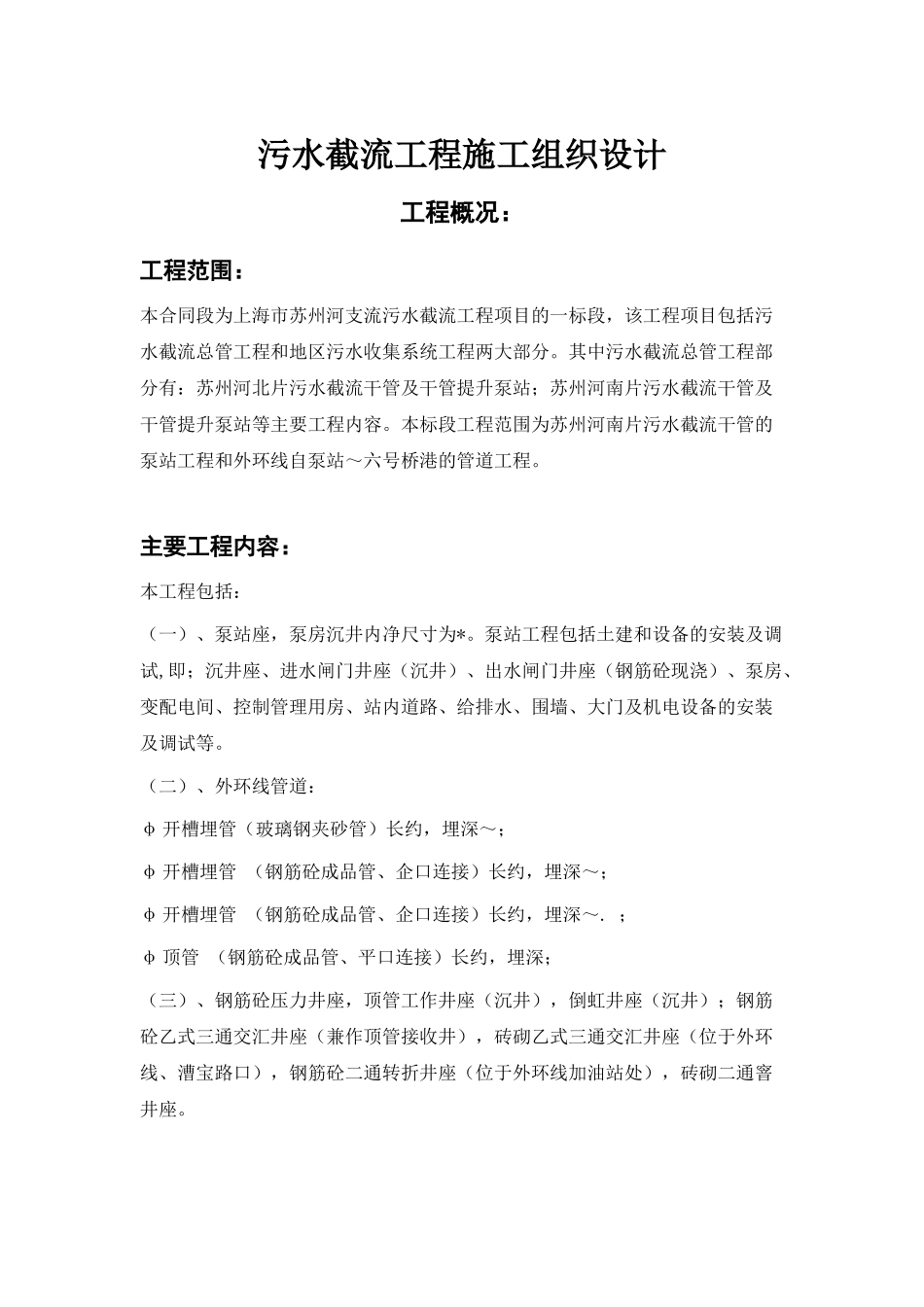

污水截流工程施工组织设计方案(DOC35页)_第1页
1/33
污水截流工程施工组织设计方案(DOC35页)_第2页
2/33
污水截流工程施工组织设计方案(DOC35页)_第3页
3/33
污水截流工程施工组织设计工程概况:工程范围:本合同段为上海市苏州河支流污水截流工程项目的一标段,该工程项目包括污水截流总管工程和地区污水收集系统工程两大部分。其中污水截流总管工程部分有:苏州河北片污水截流干管及干管提升泵站;苏州河南片污水截流干管及干管提升泵站等主要工程内容。本标段工程范围为苏州河南片污水截流干管的泵站工程和外环线自泵站~六号桥港的管道工程。主要工程内容:本工程包括:(一)、泵站座,泵房沉井内净尺寸为*。泵站工程包括土建和设备的安装及调试,即;沉井座、进水闸门井座(沉井)、出水闸门井座(钢筋砼现浇)、泵房、变配电间、控制管理用房、站内道路、给排水、围墙、大门及机电设备的安装及调试等。(二)、外环线管道:φ 开槽埋管(玻璃钢夹砂管)长约,埋深~;φ 开槽埋管 (钢筋砼成品管、企口连接)长约,埋深~;φ 开槽埋管 (钢筋砼成品管、企口连接)长约,埋深~. ;φ 顶管 (钢筋砼成品管、平口连接)长约,埋深;(三)、钢筋砼压力井座,顶管工作井座(沉井),倒虹井座(沉井);钢筋砼乙式三通交汇井座(兼作顶管接收井),砖砌乙式三通交汇井座(位于外环线、漕宝路口),钢筋砼二通转折井座(位于外环线加油站处),砖砌二通窨井座。工程地质概况:标段内工程地质情况主要为:杂填土,褐黄色粘土,灰色粉质粘土,灰色粉砂、粘质粉土(或灰色砂质粉土),灰色(淤泥质)粘土,灰色粉质粘土等。施工时,开槽埋管主要开挖至灰色粉砂、粘质粉土(或灰色砂质粉土)及灰色(淤泥质)粘土层,顶管主要从灰色砂质粉土层中穿过,沉井下沉至灰色(淤泥质)粘土层内,泵站沉井下沉至灰色粉质粘土层内。沿线地形及自然条件本标段起点为位于蒲汇塘河南岸与标段相接的泵站,泵站内的进水闸门井与标段的 φ 的管道相接,泵站内地形平坦,开槽埋管从泵站内的高位出水井经座钢筋砼压力井至外环线、漕宝路口的砖砌乙式三通交汇井;在经过小里港、宅前浜、长浜、俞家沟、横新港等河浜时,采用倒虹井(沉井结构施工);加油站处采用钢筋砼二通转折井;在与顶管相接处采用钢筋砼乙式三通交汇井(并兼作顶管接收井);顶管工作井位于外环线西侧,顶管经工作井顶进至开槽埋管的钢筋砼乙式三通交汇井;其它为砖砌窨井;开槽埋管至终点与标段窨井相连接。施工准备及施工组织机构设置施工组织机构设置施工队伍准备:如我公司中标,我们将由以项目经理为首的经理部领导组成领导班子及时组织项目...
