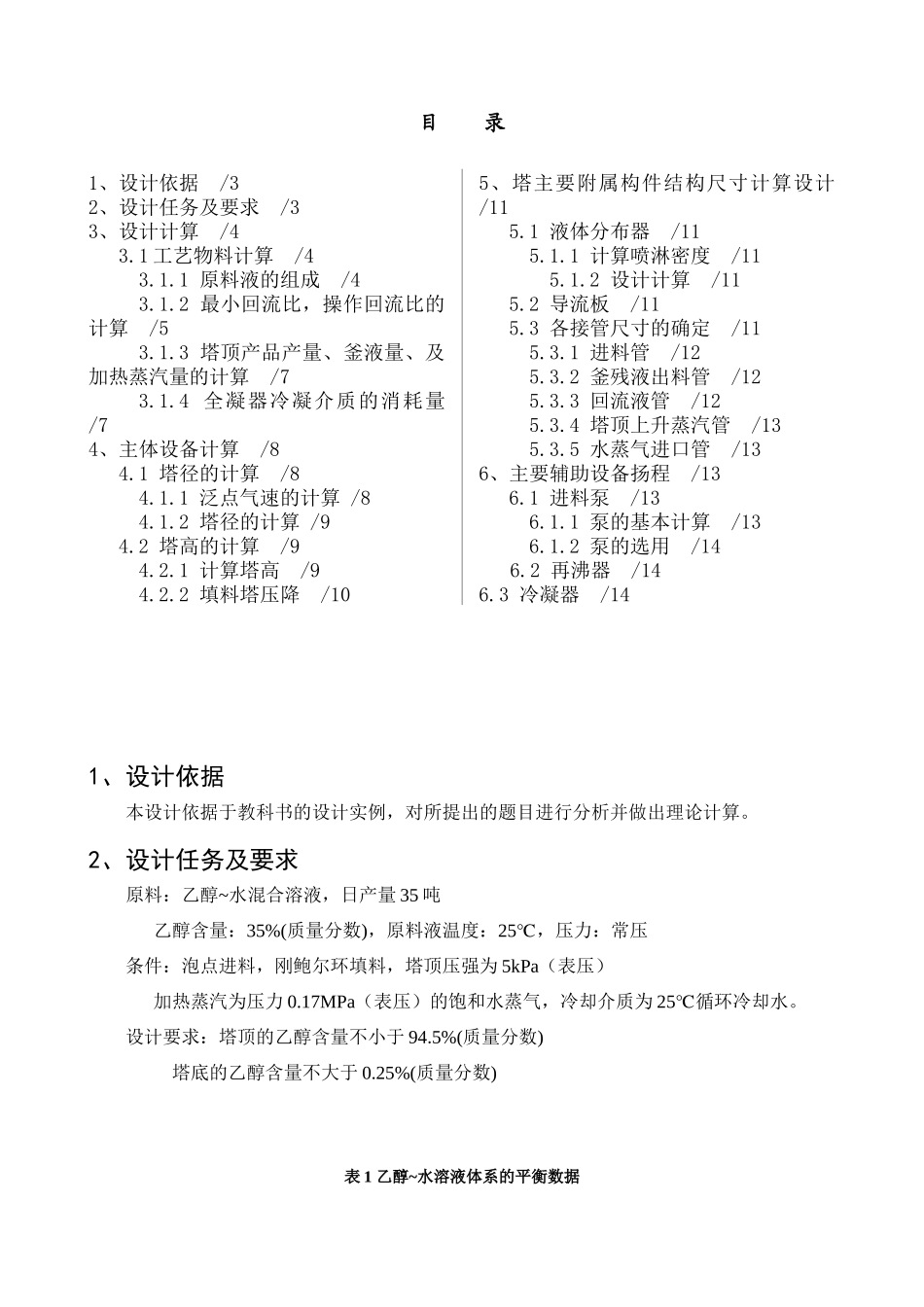

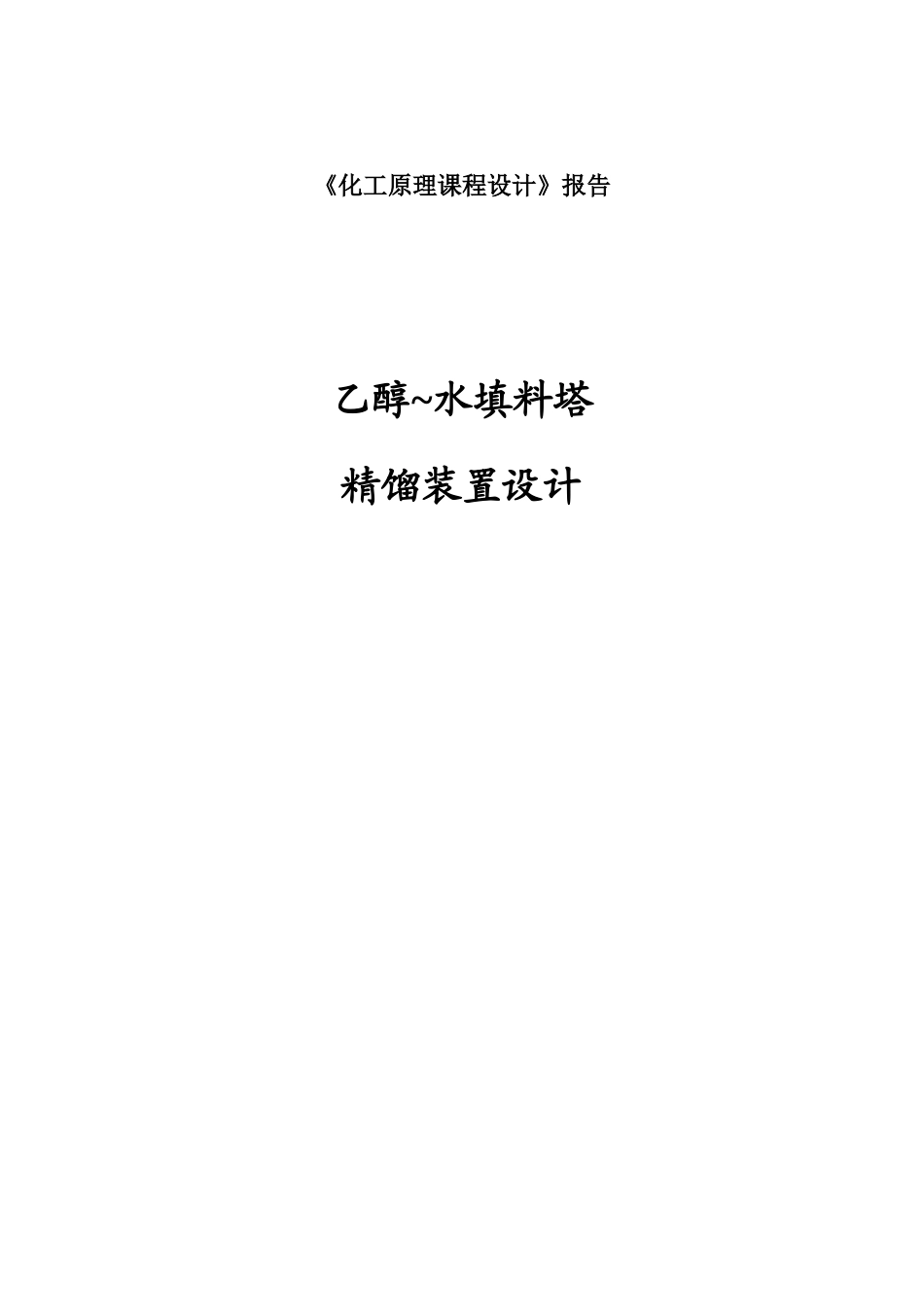

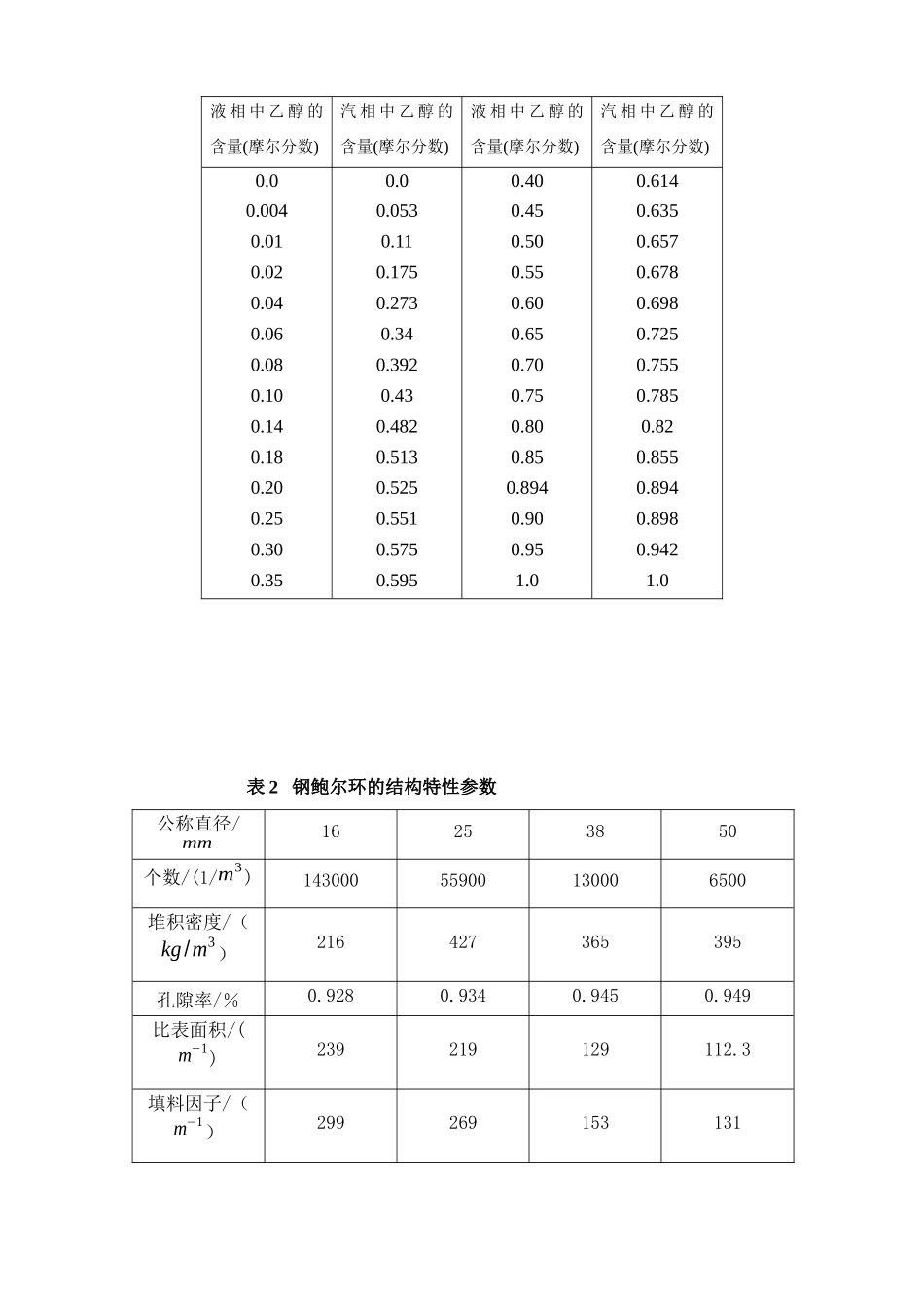

《化工原理课程设计》报告 乙醇~水填料塔精馏装置设计目 录1、设计依据 /3 2、设计任务及要求 /3 3、设计计算 /43.1 工艺物料计算 /43.1.1 原料液的组成 /43.1.2 最小回流比，操作回流比的计算 /53.1.3 塔顶产品产量、釜液量、及加热蒸汽量的计算 /73.1.4 全凝器冷凝介质的消耗量 /74、主体设备计算 /84.1 塔径的计算 /84.1.1 泛点气速的计算 /8 4.1.2 塔径的计算 /94.2 塔高的计算 /94.2.1 计算塔高 /9 4.2.2 填料塔压降 /105、塔主要附属构件结构尺寸计算设计 /115.1 液体分布器 /115.1.1 计算喷淋密度 /115.1.2 设计计算 /115.2 导流板 /115.3 各接管尺寸的确定 /115.3.1 进料管 /125.3.2 釜残液出料管 /125.3.3 回流液管 /125.3.4 塔顶上升蒸汽管 /135.3.5 水蒸气进口管 /136、主要辅助设备扬程 /136.1 进料泵 /136.1.1 泵的基本计算 /136.1.2 泵的选用 /146.2 再沸器 /14 6.3 冷凝器 /14 1、设计依据本设计依据于教科书的设计实例，对所提出的题目进行分析并做出理论计算。2、设计任务及要求原料：乙醇~水混合溶液，日产量 35 吨 乙醇含量：35%(质量分数)，原料液温度：25℃，压力：常压条件：泡点进料，刚鲍尔环填料，塔顶压强为 5kPa（表压） 加热蒸汽为压力 0.17MPa（表压）的饱和水蒸气，冷却介质为 25℃循环冷却水。设计要求：塔顶的乙醇含量不小于 94.5%(质量分数) 塔底的乙醇含量不大于 0.25%(质量分数)表 1 乙醇~水溶液体系的平衡数据液 相 中 乙 醇 的含量(摩尔分数)汽 相 中 乙 醇 的含量(摩尔分数)液 相 中 乙 醇 的含量(摩尔分数)汽 相 中 乙 醇 的含量(摩尔分数)0.00.00.400.6140.0040.0530.450.6350.010.110.500.6570.020.1750.550.6780.040.2730.600.6980.060.340.650.7250.080.3920.700.7550.100.430.750.7850.140.4820.800.820.180.5130.850.8550.200.5250.8940.8940.250.5510.900.8980.300.5750.950.9420.350.5951.01.0表 2 钢鲍尔环的结构特性参数公称直径/mm16253850个数/(1/m3)14300055900130006500堆积密度/（kg/m3）216427365395孔隙率/％0.9280.9340.9450.949比表面积/(m−1)239219129112.3填料因子/（m−1）2992691531313、设计计算计算之前进行对物性数据的查询，部分物性数据列于表 1、表 2 中，其它数据见参考资料与互联网上资源。3.1 工艺物料计算3.1.1 原料液组成由于精馏过程的计算均以摩尔分数为...
