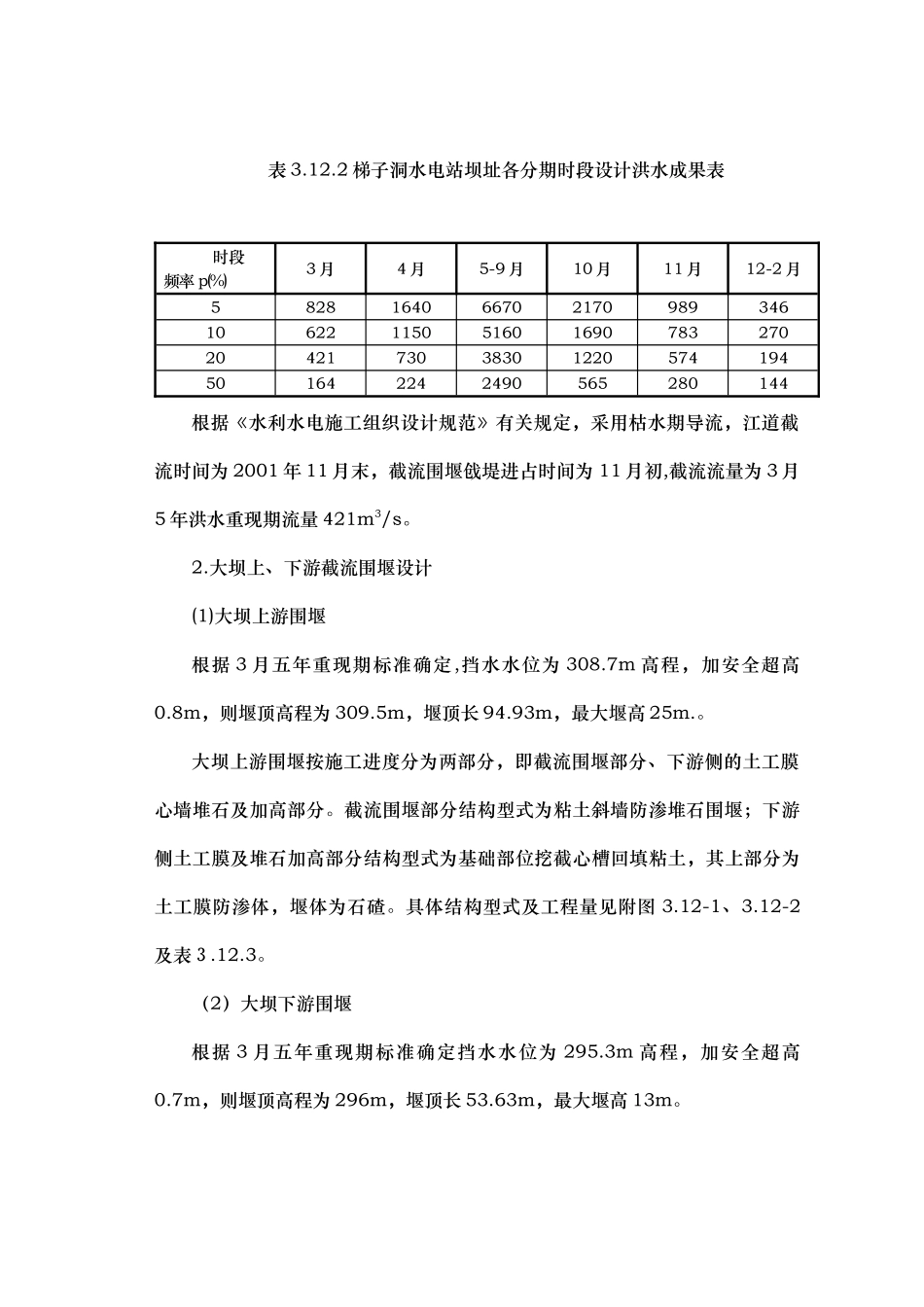

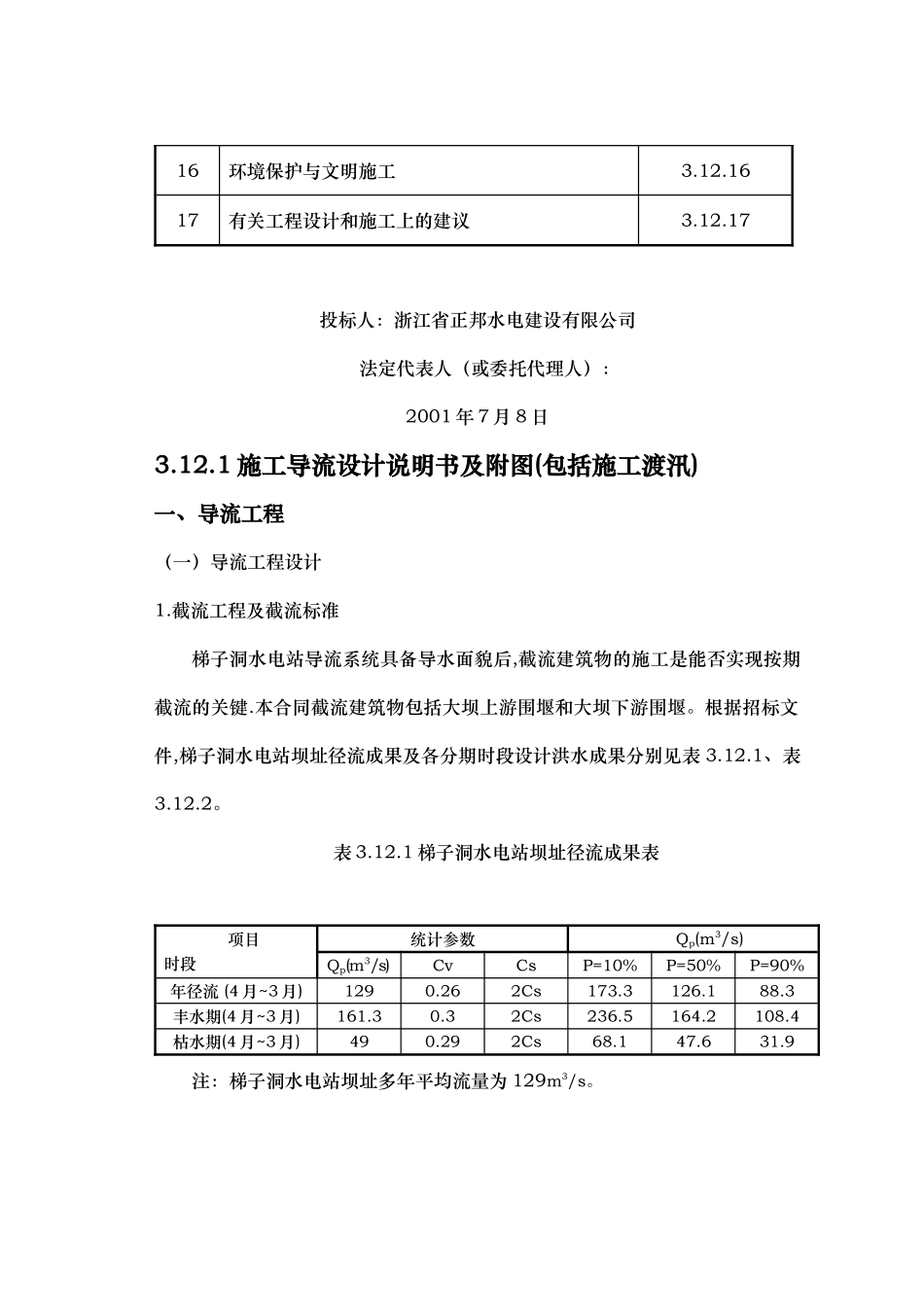

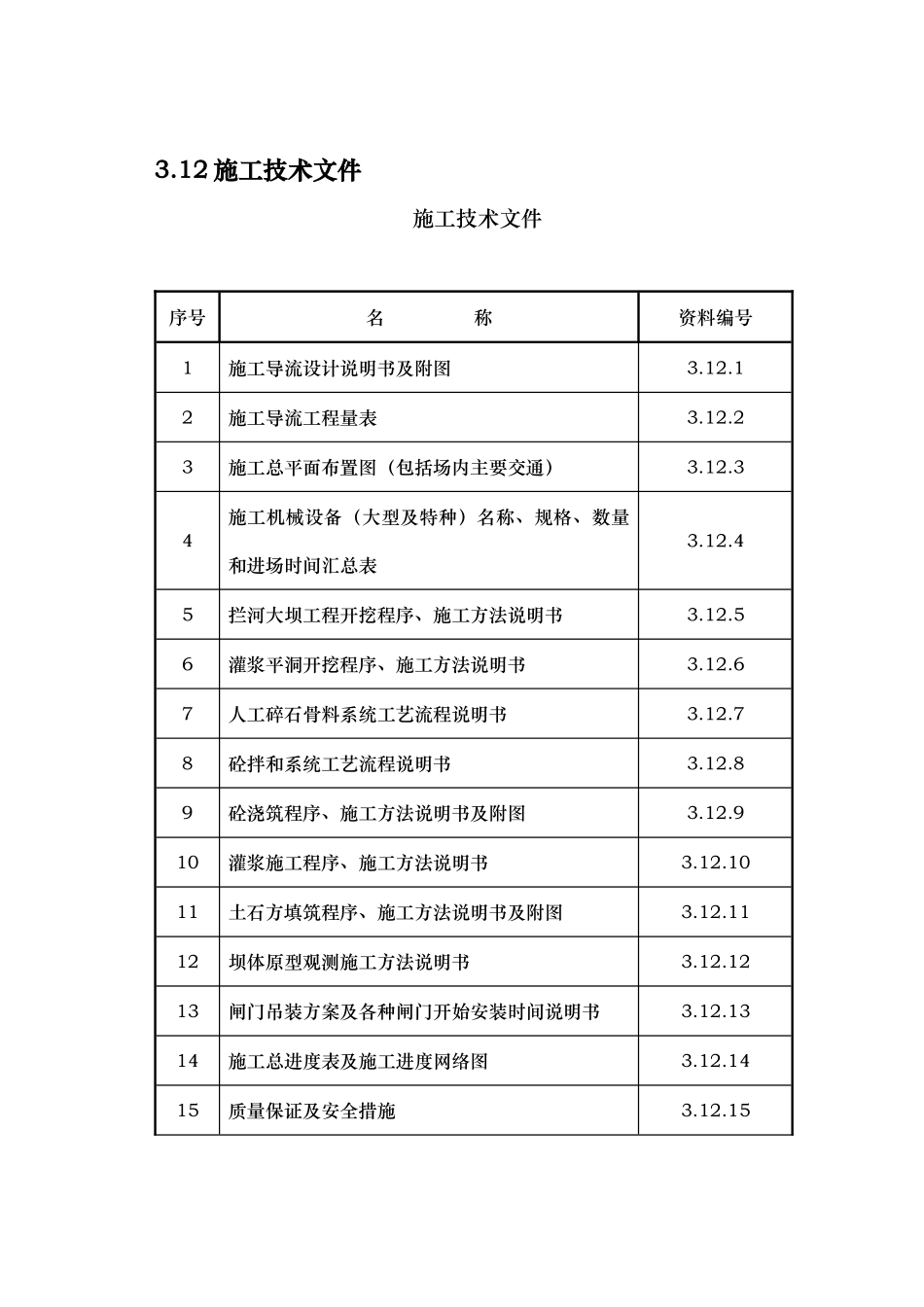

3.12 施工技术文件施工技术文件序号名 称资料编号1施工导流设计说明书及附图3.12.12施工导流工程量表3.12.23施工总平面布置图（包括场内主要交通）3.12.34施工机械设备（大型及特种）名称、规格、数量和进场时间汇总表3.12.45拦河大坝工程开挖程序、施工方法说明书3.12.56灌浆平洞开挖程序、施工方法说明书3.12.67人工碎石骨料系统工艺流程说明书3.12.78砼拌和系统工艺流程说明书3.12.89砼浇筑程序、施工方法说明书及附图3.12.910灌浆施工程序、施工方法说明书3.12.1011土石方填筑程序、施工方法说明书及附图3.12.1112坝体原型观测施工方法说明书3.12.1213闸门吊装方案及各种闸门开始安装时间说明书3.12.1314施工总进度表及施工进度网络图3.12.1415质量保证及安全措施3.12.1516环境保护与文明施工3.12.1617有关工程设计和施工上的建议3.12.17投标人：浙江省正邦水电建设有限公司法定代表人（或委托代理人）：2001 年 7 月 8 日3.12.1 施工导流设计说明书及附图(包括施工渡汛)一、导流工程（一）导流工程设计1.截流工程及截流标准梯子洞水电站导流系统具备导水面貌后,截流建筑物的施工是能否实现按期截流的关键.本合同截流建筑物包括大坝上游围堰和大坝下游围堰。根据招标文件,梯子洞水电站坝址径流成果及各分期时段设计洪水成果分别见表 3.12.1、表3.12.2。表 3.12.1 梯子洞水电站坝址径流成果表 项目时段统计参数Qp(m3/s)Qp(m3/s)CvCsP=10%P=50%P=90%年径流 (4 月~3 月)1290.262Cs173.3126.188.3丰水期(4 月~3 月)161.30.32Cs236.5164.2108.4枯水期(4 月~3 月)490.292Cs68.147.631.9注：梯子洞水电站坝址多年平均流量为 129m3/s。表 3.12.2 梯子洞水电站坝址各分期时段设计洪水成果表 时段频率 p(%)3 月4 月5-9 月10 月11 月12-2 月5828164066702170989346106221150516016907832702042173038301220574194501642242490565280144根据《水利水电施工组织设计规范》有关规定，采用枯水期导流，江道截流时间为 2001 年 11 月末，截流围堰戗堤进占时间为 11 月初,截流流量为 3 月5 年洪水重现期流量 421m3/s。2.大坝上、下游截流围堰设计(1)大坝上游围堰根据 3 月五年重现期标准确定,挡水水位为 308.7m 高程，加安全超高0.8m，则堰顶高程为 309.5m，堰顶长 94.93m，最大堰高 25m.。大坝上游围堰按施工进度分为两部分，即截流围堰部分、下游侧的土工膜心墙堆石及加高部分。截流围堰部分结构型式为粘土斜...
