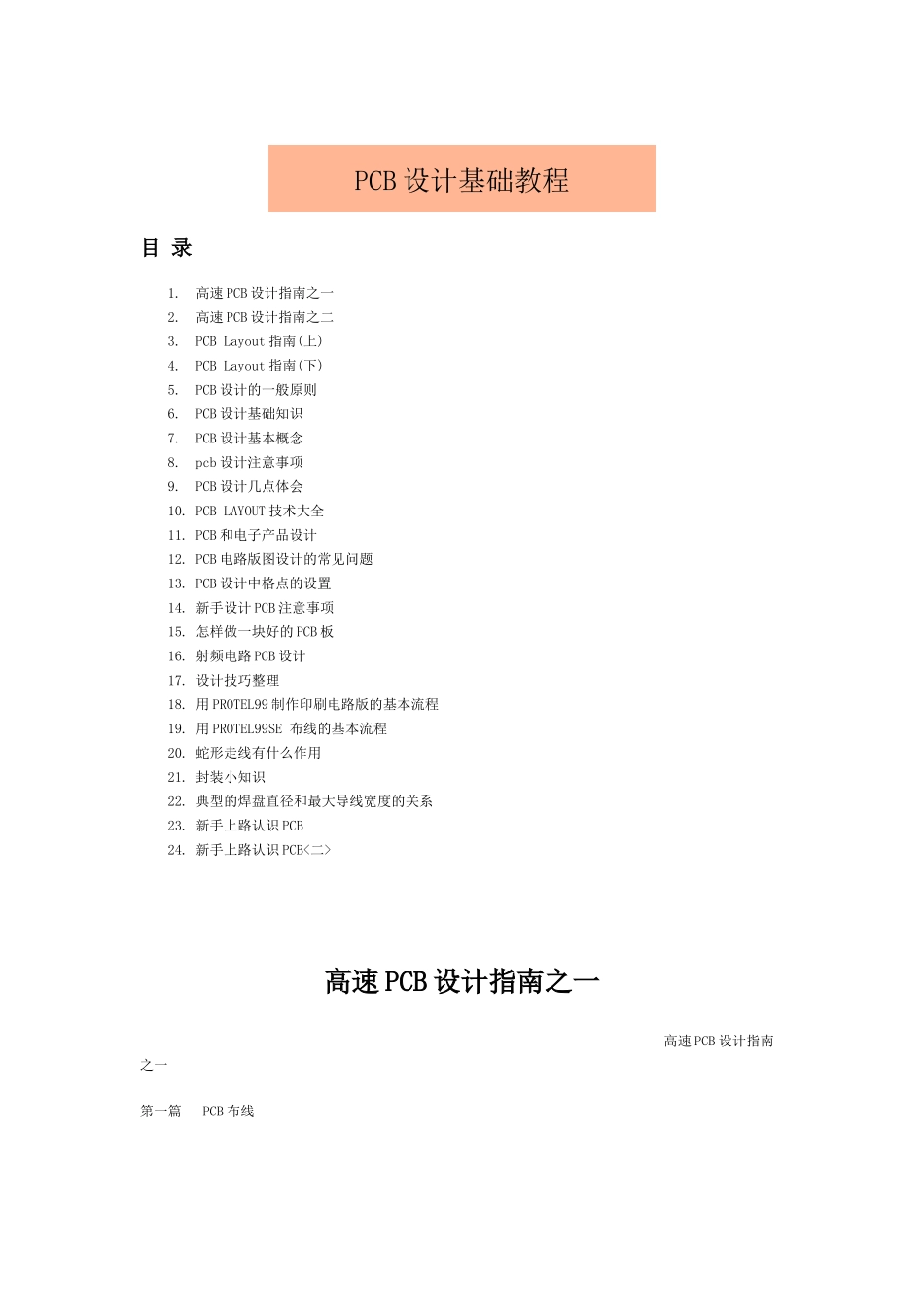

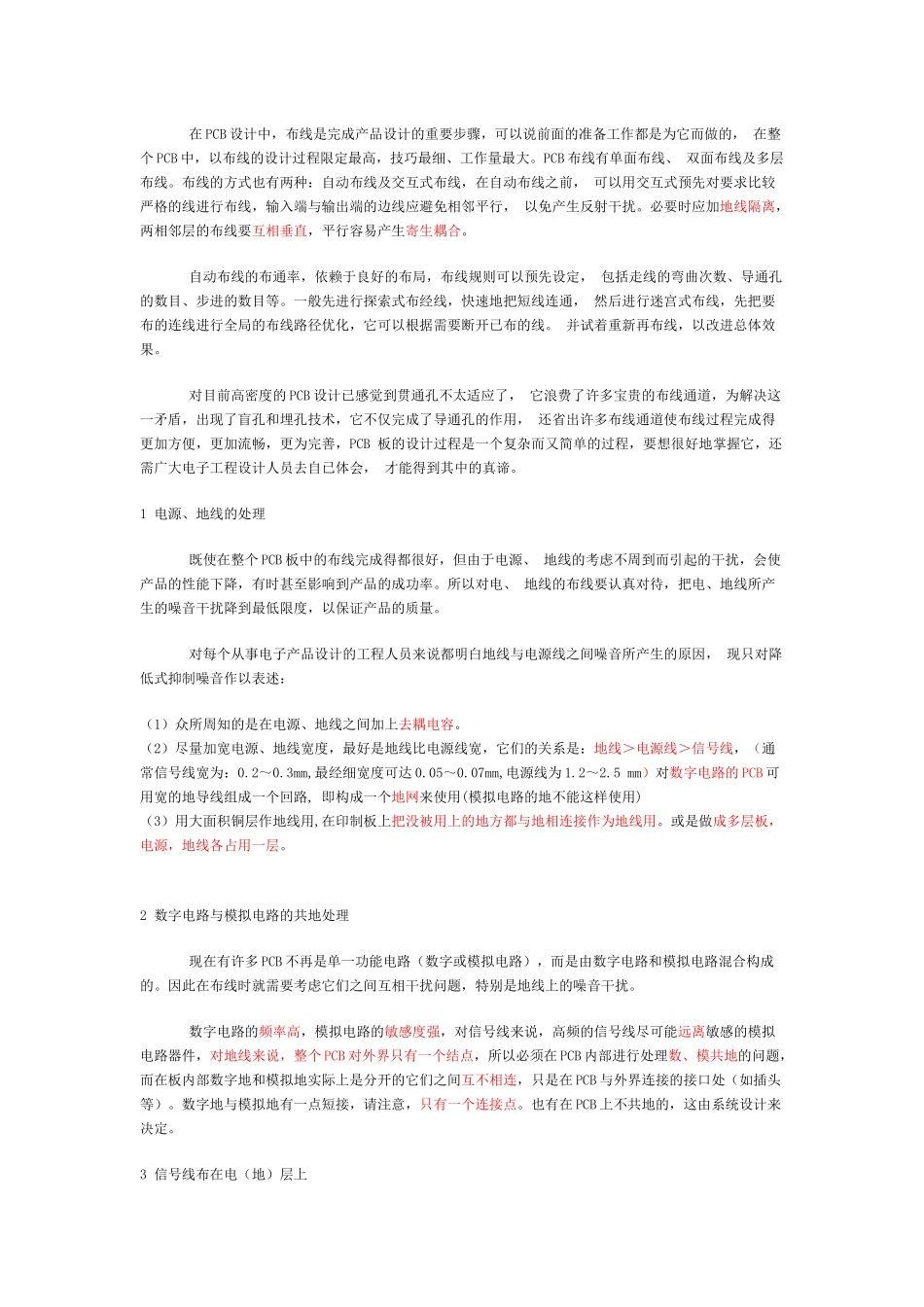

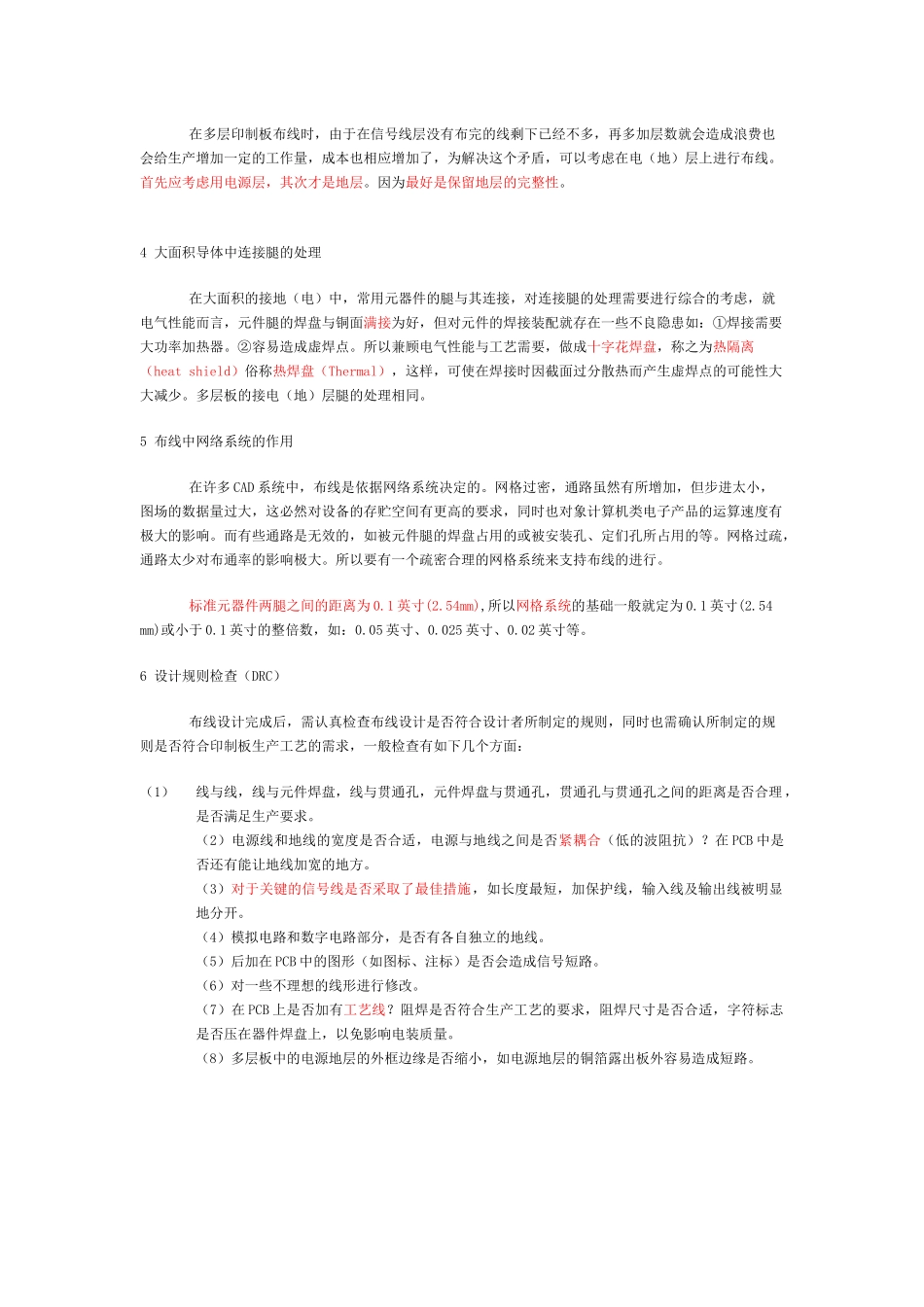

PCB 设计基础教程目 录1.高速 PCB 设计指南之一 2.高速 PCB 设计指南之二 3.PCB Layout 指南(上) 4.PCB Layout 指南(下) 5.PCB 设计的一般原则 6.PCB 设计基础知识 7.PCB 设计基本概念 8.pcb 设计注意事项 9.PCB 设计几点体会 10. PCB LAYOUT 技术大全 11. PCB 和电子产品设计 12. PCB 电路版图设计的常见问题 13. PCB 设计中格点的设置 14. 新手设计 PCB 注意事项 15. 怎样做一块好的 PCB 板 16. 射频电路 PCB 设计 17. 设计技巧整理 18. 用 PROTEL99 制作印刷电路版的基本流程 19. 用 PROTEL99SE 布线的基本流程 20. 蛇形走线有什么作用 21. 封装小知识 22. 典型的焊盘直径和最大导线宽度的关系 23. 新手上路认识 PCB 24. 新手上路认识 PCB<二>高速 PCB 设计指南之一 高速 PCB 设计指南之一 第一篇 PCB 布线 在 PCB 设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的， 在整个 PCB 中，以布线的设计过程限定最高，技巧最细、工作量最大。PCB 布线有单面布线、 双面布线及多层布线。布线的方式也有两种：自动布线及交互式布线，在自动布线之前， 可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行， 以免产生反射干扰。必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。 自动布线的布通率，依赖于良好的布局，布线规则可以预先设定， 包括走线的弯曲次数、导通孔的数目、步进的数目等。一般先进行探索式布经线，快速地把短线连通， 然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线。 并试着重新再布线，以改进总体效果。 对目前高密度的 PCB 设计已感觉到贯通孔不太适应了， 它浪费了许多宝贵的布线通道，为解决这一矛盾，出现了盲孔和埋孔技术，它不仅完成了导通孔的作用， 还省出许多布线通道使布线过程完成得更加方便，更加流畅，更为完善，PCB 板的设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需广大电子工程设计人员去自已体会， 才能得到其中的真谛。 1 电源、地线的处理 既使在整个 PCB 板中的布线完成得都很好，但由于电源、 地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。所以对电、 地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度...
