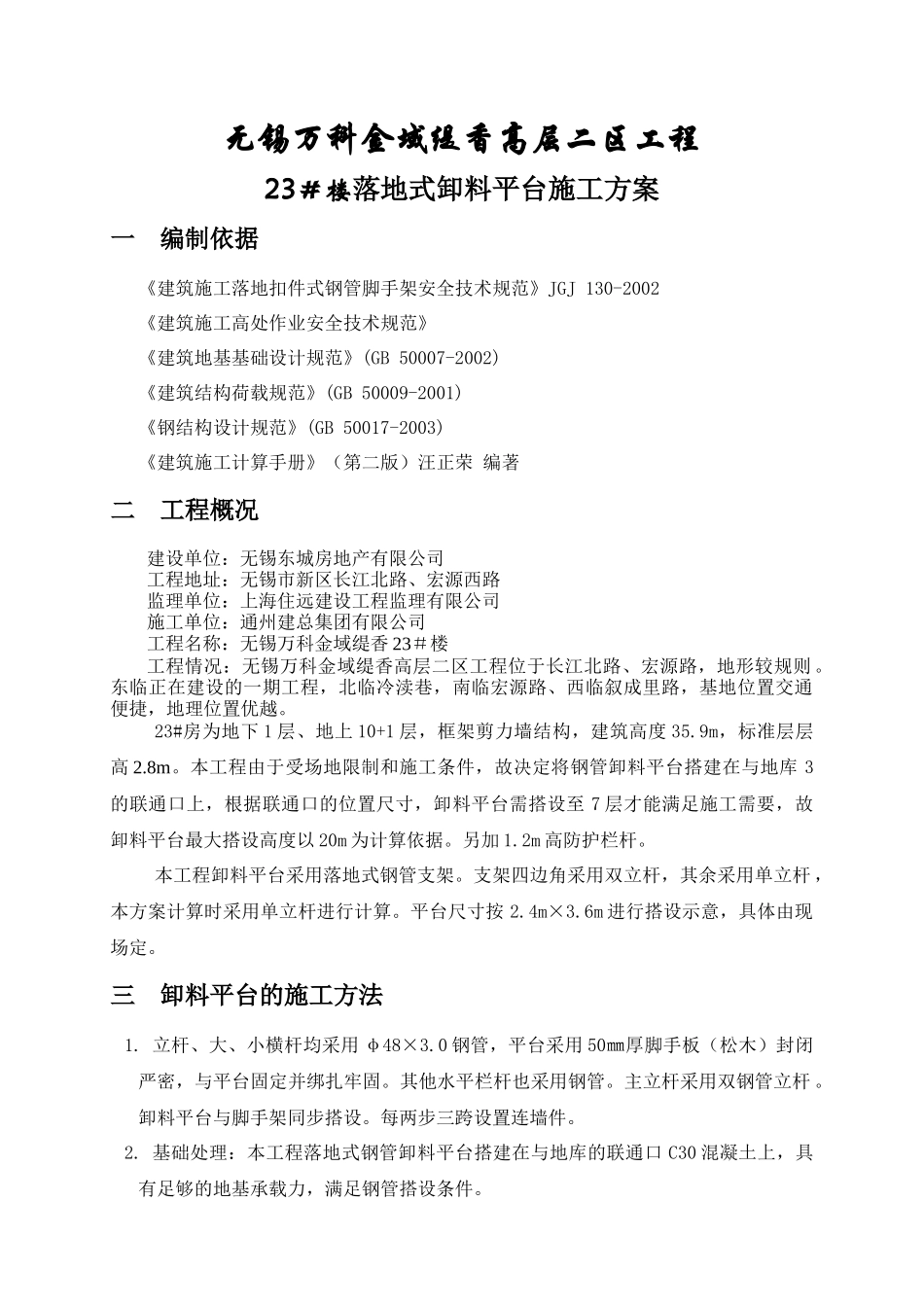

钢管落地式卸料平台施工方案某地产正式_第1页
1/9

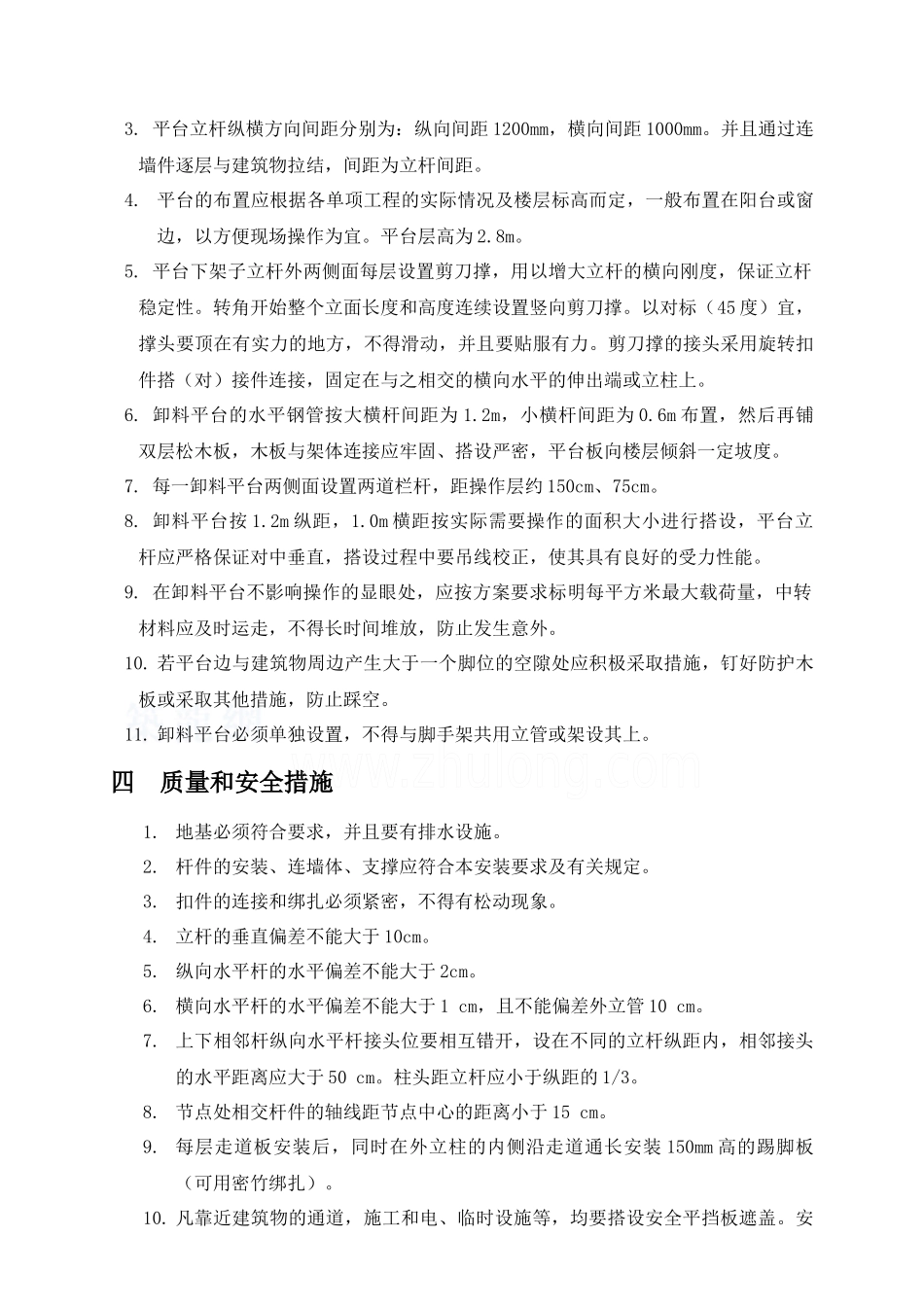

钢管落地式卸料平台施工方案某地产正式_第2页
2/9

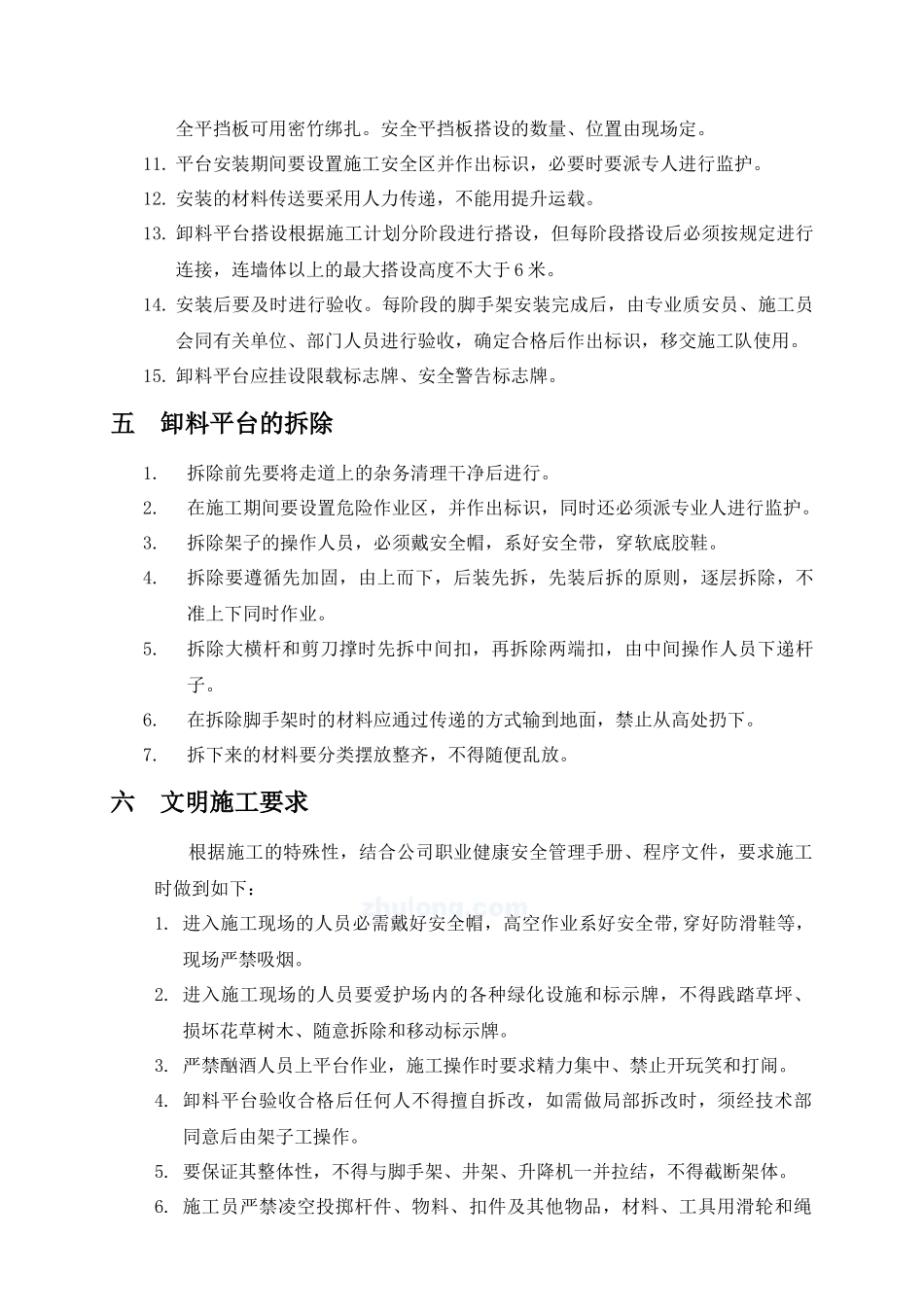

钢管落地式卸料平台施工方案某地产正式_第3页
3/9
无锡万科金域缇香高层二区工程23#楼落地式卸料平台施工方案一 编制依据 《建筑施工落地扣件式钢管脚手架安全技术规范》JGJ 130-2002 《建筑施工高处作业安全技术规范》《建筑地基基础设计规范》(GB 50007-2002)《建筑结构荷载规范》(GB 50009-2001)《钢结构设计规范》(GB 50017-2003) 《建筑施工计算手册》(第二版)汪正荣 编著二 工程概况建设单位:无锡东城房地产有限公司工程地址:无锡市新区长江北路、宏源西路监理单位:上海住远建设工程监理有限公司施工单位:通州建总集团有限公司工程名称:无锡万科金域缇香 23#楼工程情况:无锡万科金域缇香高层二区工程位于长江北路、宏源路,地形较规则 。东临正在建设的一期工程,北临冷渎巷,南临宏源路、西临叙成里路,基地位置交通便捷,地理位置优越。23#房为地下 1 层、地上 10+1 层,框架剪力墙结构,建筑高度 35.9m,标准层层高 2.8m。本工程由于受场地限制和施工条件,故决定将钢管卸料平台搭建在与地库 3的联通口上,根据联通口的位置尺寸,卸料平台需搭设至 7 层才能满足施工需要,故卸料平台最大搭设高度以 20m 为计算依据。另加 1.2m 高防护栏杆。本工程卸料平台采用落地式钢管支架。支架四边角采用双立杆,其余采用单立杆 ,本方案计算时采用单立杆进行计算。平台尺寸按 2.4m×3.6m 进行搭设示意,具体由现场定。三 卸料平台的施工方法1. 立杆、大、小横杆均采用 φ48×3.0 钢管,平台采用 50㎜厚脚手板(松木)封闭严密,与平台固定并绑扎牢固。其他水平栏杆也采用钢管。主立杆采用双钢管立杆 。卸料平台与脚手架同步搭设。每两步三跨设置连墙件。2. 基础处理:本工程落地式钢管卸料平台搭建在与地库的联通口 C30 混凝土上,具有足够的地基承载力,满足钢管搭设条件。3. 平台立杆纵横方向间距分别为:纵向间距 1200mm,横向间距 1000mm。并且通过连墙件逐层与建筑物拉结,间距为立杆间距。4. 平台的布置应根据各单项工程的实际情况及楼层标高而定,一般布置在阳台或窗边,以方便现场操作为宜。平台层高为 2.8m。5. 平台下架子立杆外两侧面每层设置剪刀撑,用以增大立杆的横向刚度,保证立杆稳定性。转角开始整个立面长度和高度连续设置竖向剪刀撑。以对标(45 度)宜,撑头要顶在有实力的地方,不得滑动,并且要贴服有力。剪刀撑的接头采用旋转扣件搭(对)接件连接,固定在与之相交的横向水平的伸出端或立柱上。6. 卸料平台的水平钢管...
