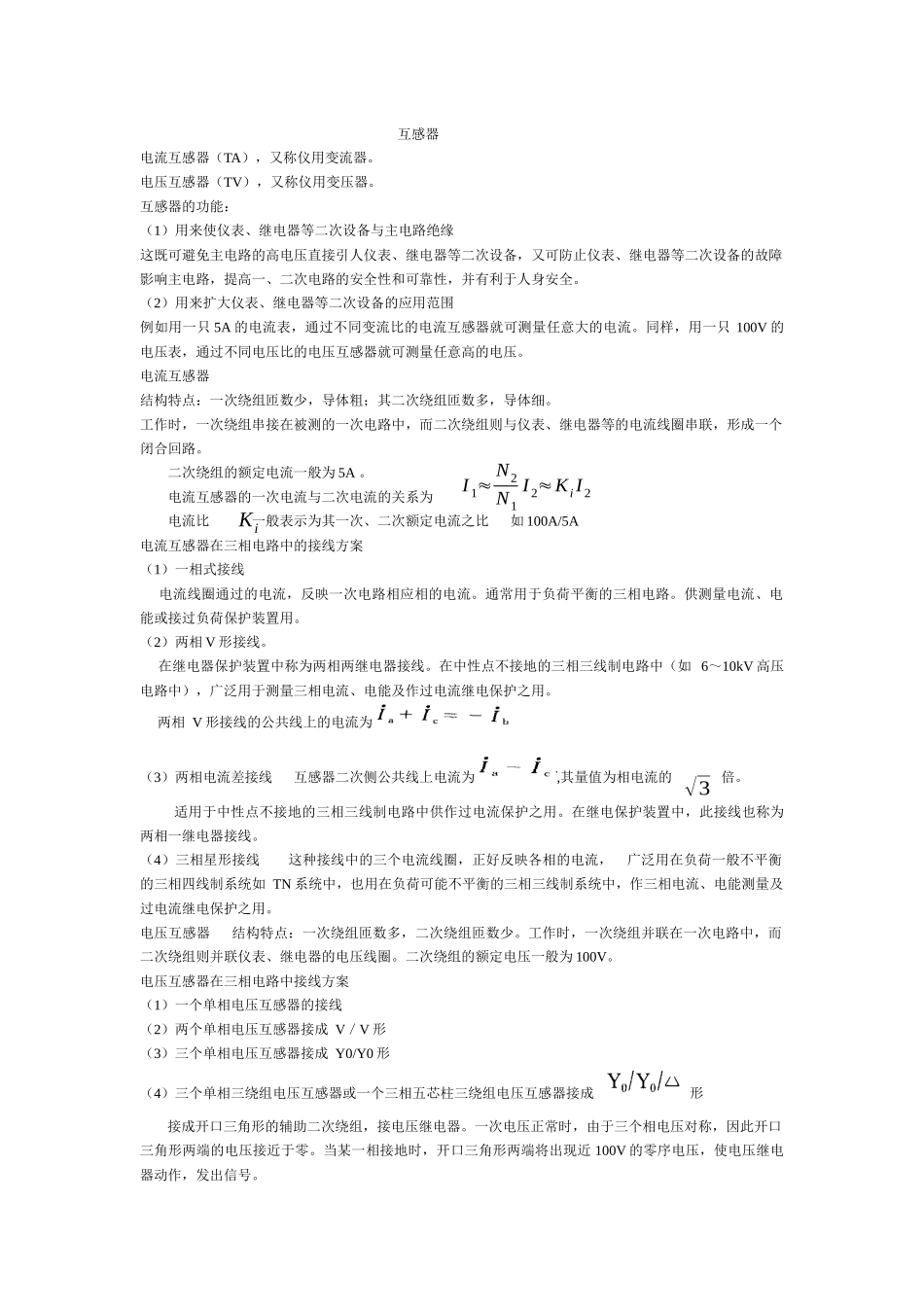

互感器电流互感器（TA），又称仪用变流器。电压互感器（TV），又称仪用变压器。互感器的功能：（1）用来使仪表、继电器等二次设备与主电路绝缘这既可避免主电路的高电压直接引人仪表、继电器等二次设备，又可防止仪表、继电器等二次设备的故障影响主电路，提高一、二次电路的安全性和可靠性，并有利于人身安全。（2）用来扩大仪表、继电器等二次设备的应用范围例如用一只 5A 的电流表，通过不同变流比的电流互感器就可测量任意大的电流。同样，用一只 100V 的电压表，通过不同电压比的电压互感器就可测量任意高的电压。电流互感器结构特点：一次绕组匝数少，导体粗；其二次绕组匝数多，导体细。工作时，一次绕组串接在被测的一次电路中，而二次绕组则与仪表、继电器等的电流线圈串联，形成一个闭合回路。二次绕组的额定电流一般为 5A 。电流互感器的一次电流与二次电流的关系为电流比 一般表示为其一次、二次额定电流之比 如 100A/5A电流互感器在三相电路中的接线方案 （1）一相式接线 电流线圈通过的电流，反映一次电路相应相的电流。通常用于负荷平衡的三相电路。供测量电流、电能或接过负荷保护装置用。（2）两相 V 形接线。 在继电器保护装置中称为两相两继电器接线。在中性点不接地的三相三线制电路中（如 6～10kV 高压电路中），广泛用于测量三相电流、电能及作过电流继电保护之用。 两相 V 形接线的公共线上的电流为（3）两相电流差接线 互感器二次侧公共线上电流为,其量值为相电流的 倍。适用于中性点不接地的三相三线制电路中供作过电流保护之用。在继电保护装置中，此接线也称为两相一继电器接线。（4）三相星形接线 这种接线中的三个电流线圈，正好反映各相的电流， 广泛用在负荷一般不平衡的三相四线制系统如 TN 系统中，也用在负荷可能不平衡的三相三线制系统中，作三相电流、电能测量及过电流继电保护之用。电压互感器 结构特点：一次绕组匝数多，二次绕组匝数少。工作时，一次绕组并联在一次电路中，而二次绕组则并联仪表、继电器的电压线圈。二次绕组的额定电压一般为 100V。电压互感器在三相电路中接线方案（1）一个单相电压互感器的接线（2）两个单相电压互感器接成 V／V 形（3）三个单相电压互感器接成 Y0/Y0 形（4）三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器接成 形接成开口三角形的辅助二次绕组，接电压继电器。一次电压正常时，由于三个相电压对称，因此开口三角形两端的...
