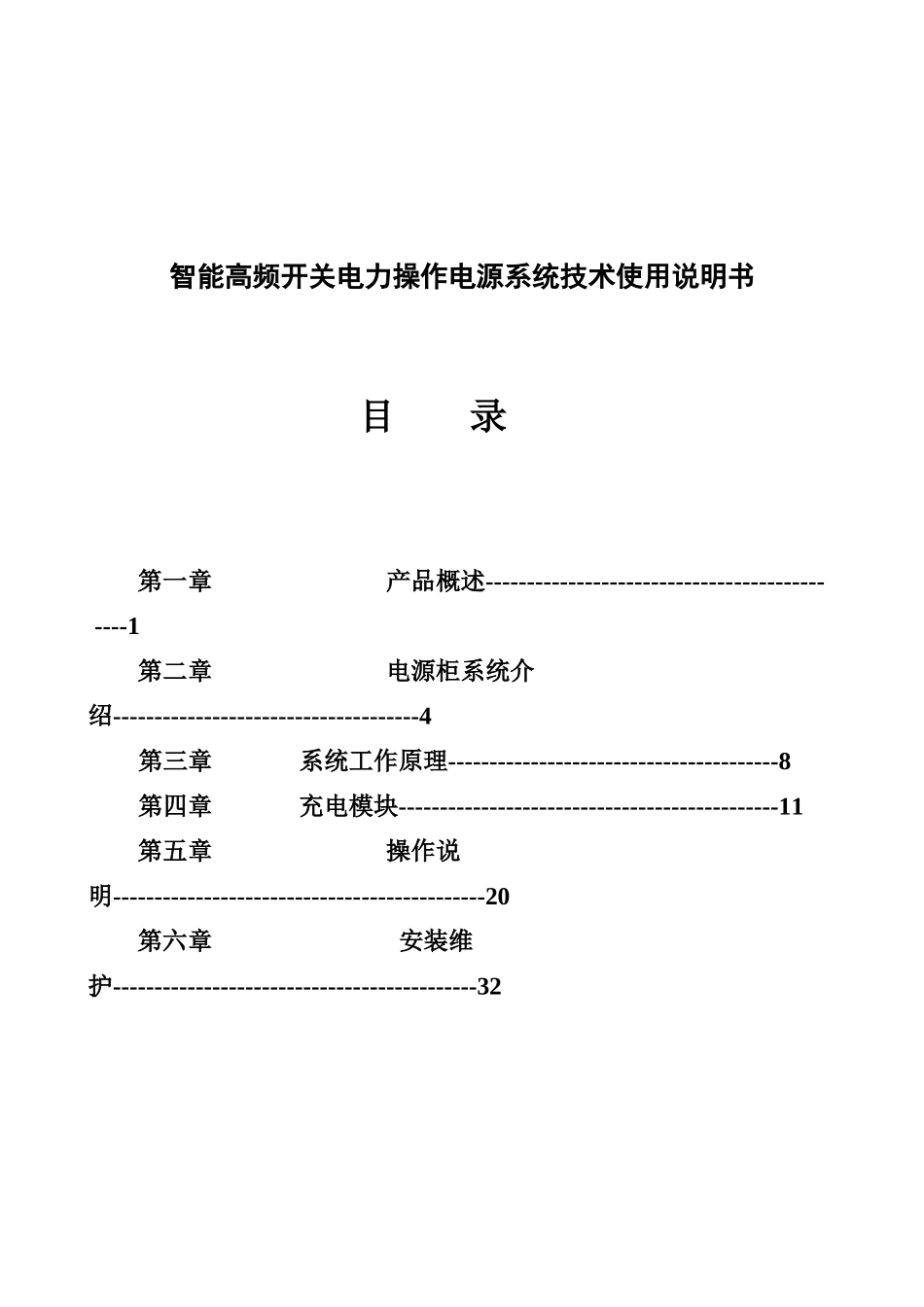

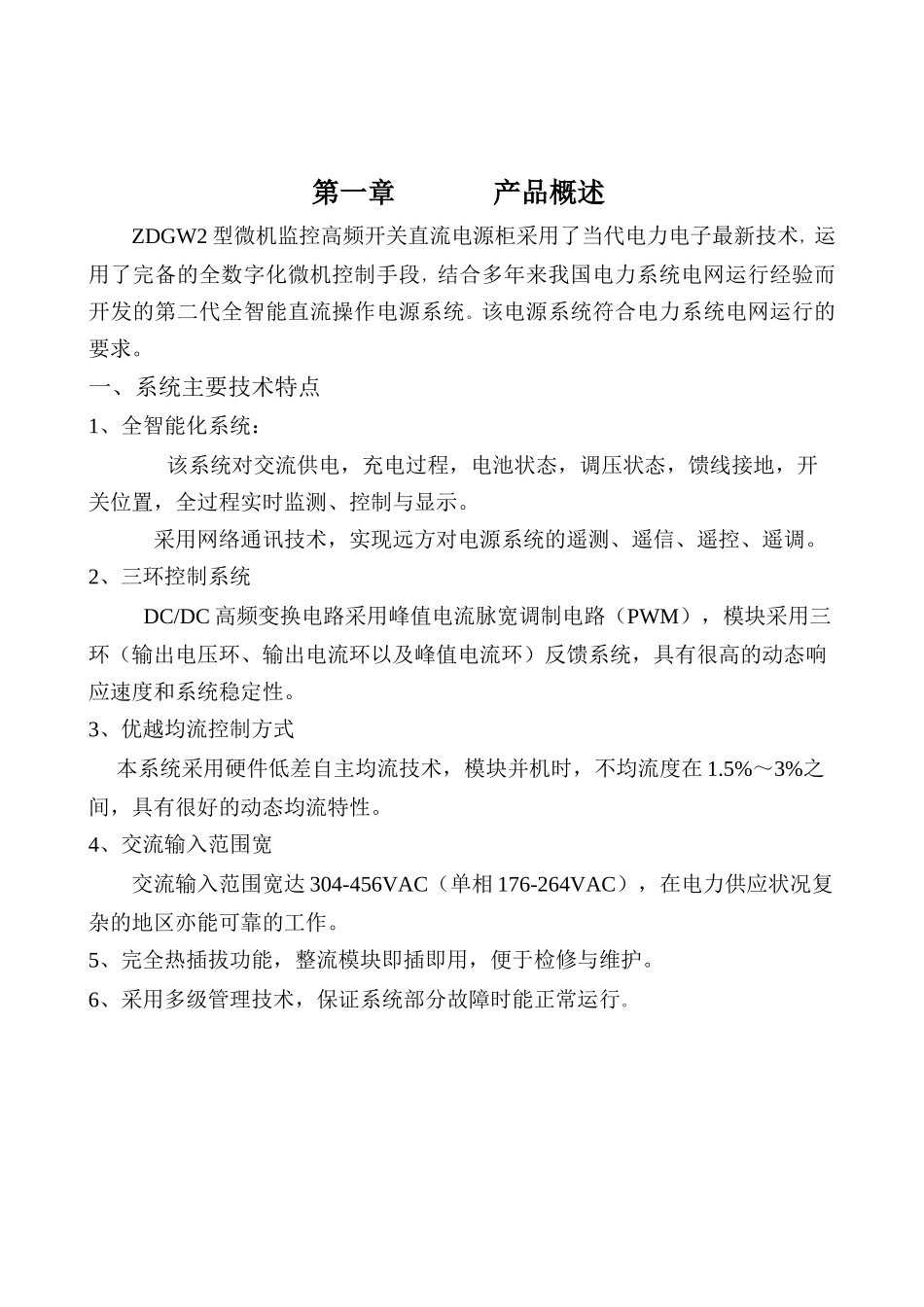

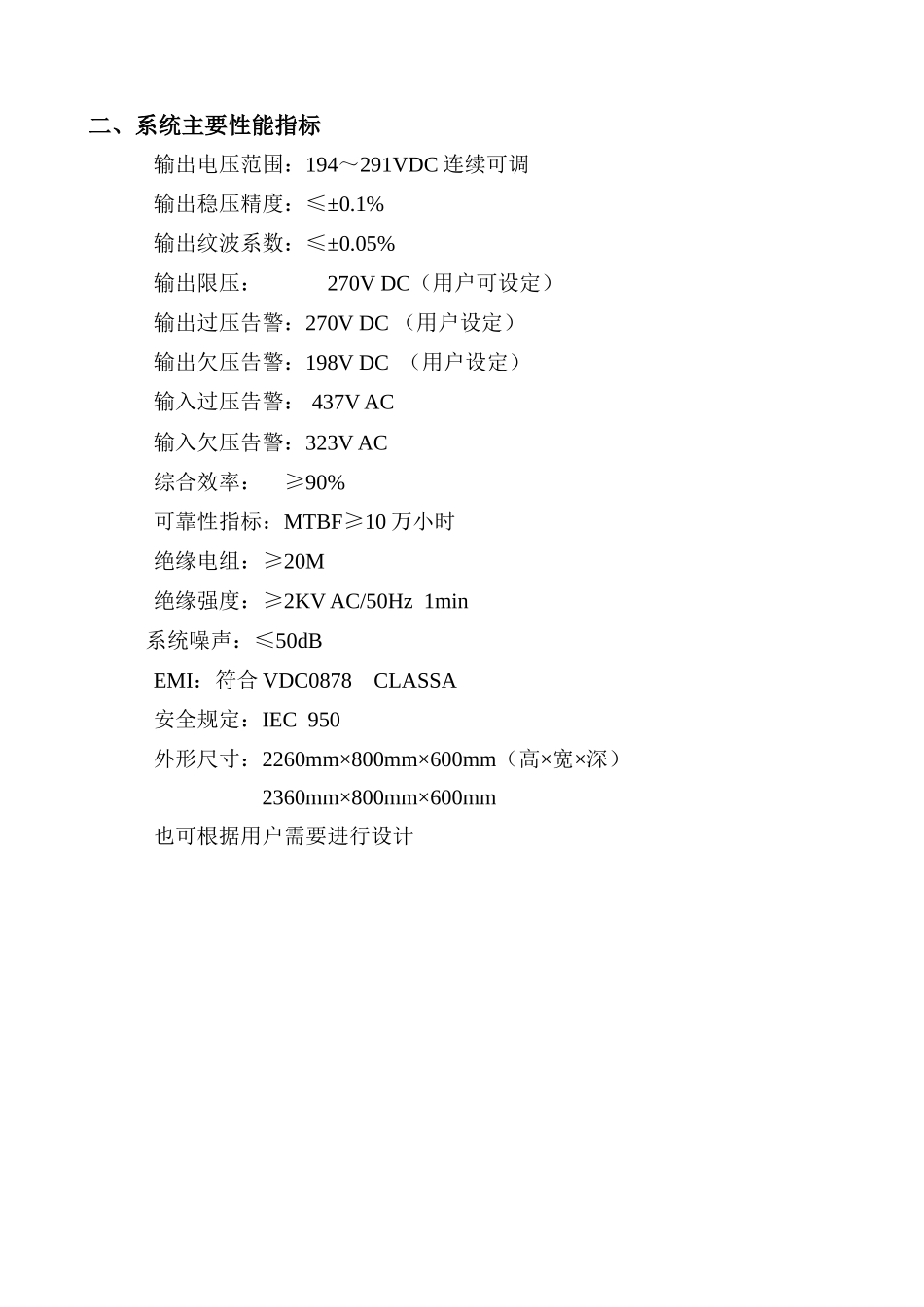

智能高频开关电力操作电源系统技术使用说明书 目 录第一章 产品概述----------------------------------------- ----1第二章 电源柜系统介绍-------------------------------------4第三章系统工作原理----------------------------------------8第四章充电模块----------------------------------------------11第五章 操作说明---------------------------------------------20第六章 安装维护--------------------------------------------32第一章 产品概述ZDGW2 型微机监控高频开关直流电源柜采用了当代电力电子最新技术，运用了完备的全数字化微机控制手段，结合多年来我国电力系统电网运行经验而开发的第二代全智能直流操作电源系统。该电源系统符合电力系统电网运行的要求。 一、系统主要技术特点1、全智能化系统：该系统对交流供电，充电过程，电池状态，调压状态，馈线接地，开关位置，全过程实时监测、控制与显示。采用网络通讯技术，实现远方对电源系统的遥测、遥信、遥控、遥调。2、三环控制系统DC/DC 高频变换电路采用峰值电流脉宽调制电路（PWM），模块采用三环（输出电压环、输出电流环以及峰值电流环）反馈系统，具有很高的动态响应速度和系统稳定性。3、优越均流控制方式本系统采用硬件低差自主均流技术，模块并机时，不均流度在 1.5%～3%之间，具有很好的动态均流特性。4、交流输入范围宽交流输入范围宽达 304-456VAC（单相 176-264VAC），在电力供应状况复杂的地区亦能可靠的工作。5、完全热插拔功能，整流模块即插即用，便于检修与维护。6、采用多级管理技术，保证系统部分故障时能正常运行。二、系统主要性能指标输出电压范围：194～291VDC 连续可调输出稳压精度：≤±0.1%输出纹波系数：≤±0.05%输出限压： 270V DC（用户可设定）输出过压告警：270V DC （用户设定）输出欠压告警：198V DC （用户设定）输入过压告警： 437V AC 输入欠压告警：323V AC综合效率： ≥90%可靠性指标：MTBF≥10 万小时绝缘电组：≥20M绝缘强度：≥2KV AC/50Hz 1min系统噪声：≤50dBEMI：符合 VDC0878 CLASSA安全规定：IEC 950外形尺寸：2260mm×800mm×600mm（高×宽×深） 2360mm×800mm×600mm也可根据用户需要进行设计ZD G W 2-100 /220 /20- M 直流额定电流直流标称电压额定蓄电池容量 Ah设计序号充电装置种类（微机）直流电源柜公司标识C 超高倍率镍铬电池G 高倍率镍铬电池Z 中倍率镍铬电池M...
