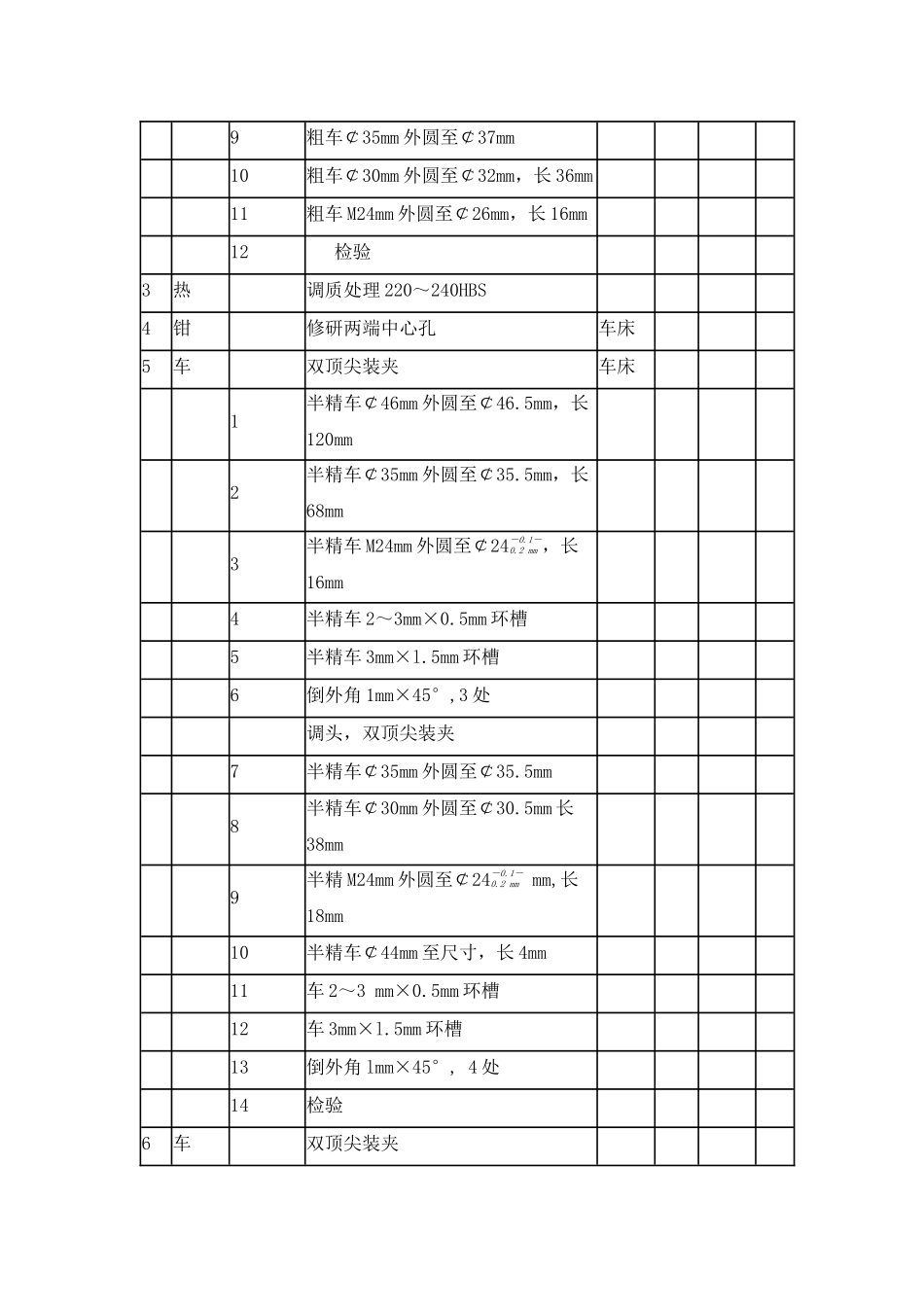

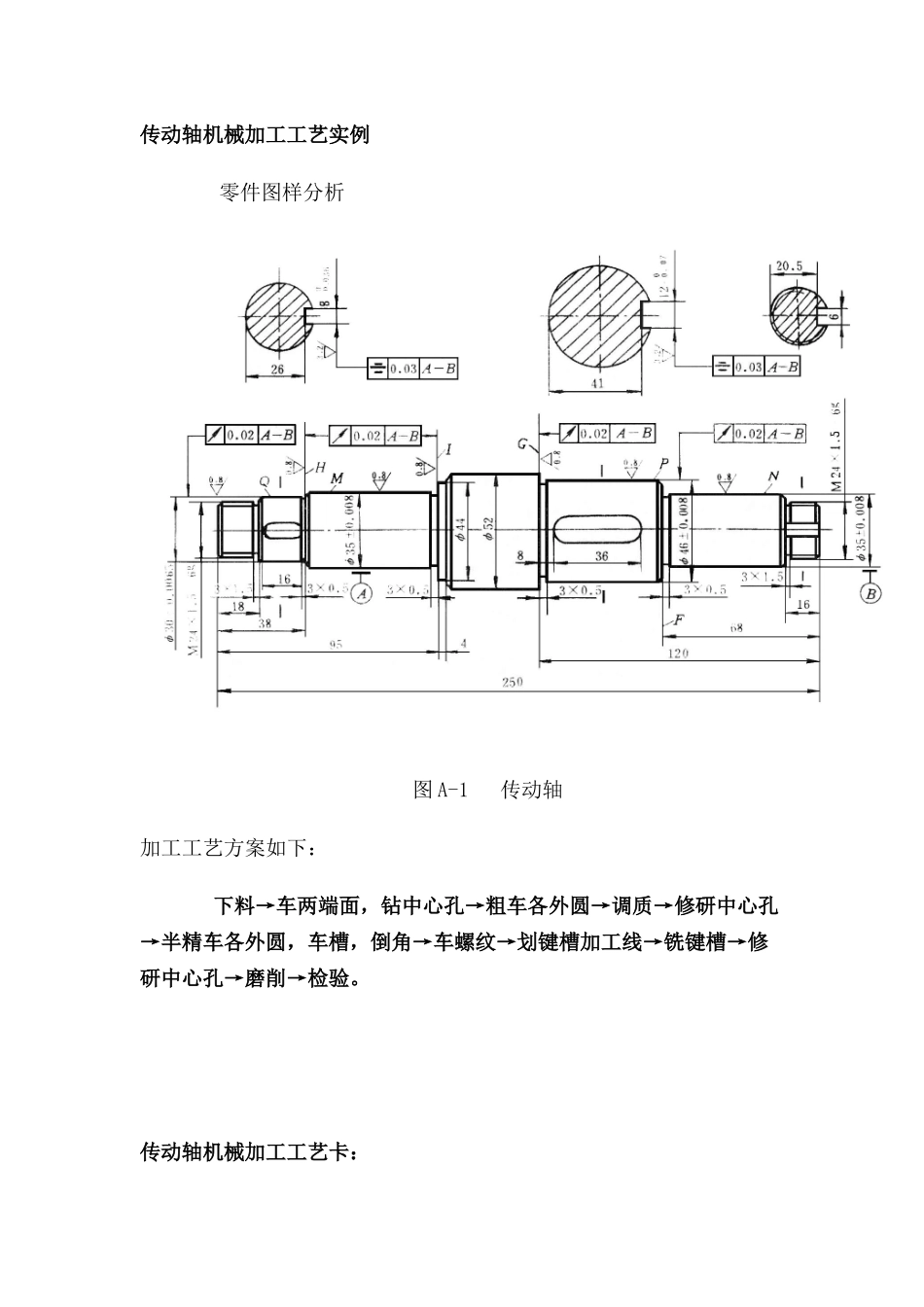

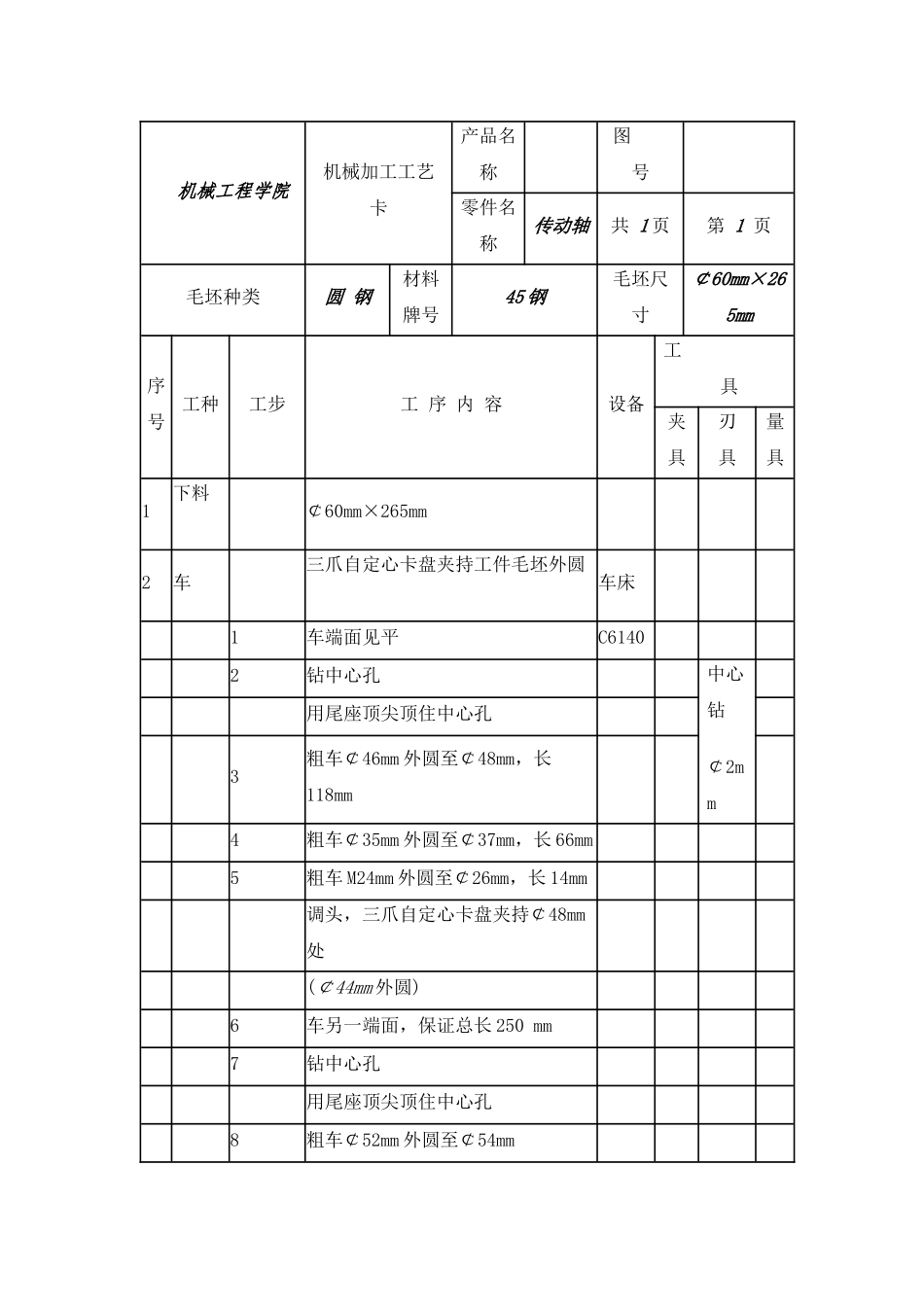

传动轴机械加工工艺实例 零件图样分析图 A-1 传动轴加工工艺方案如下： 下料→车两端面，钻中心孔→粗车各外圆→调质→修研中心孔→半精车各外圆，车槽，倒角→车螺纹→划键槽加工线→铣键槽→修研中心孔→磨削→检验。传动轴机械加工工艺卡： 机械工程学院机械加工工艺卡产品名称 图 号 零件名称传动轴共 1 页第 1 页毛坯种类圆 钢材料牌号45 钢毛坯尺寸￠60mm×265mm序号工种工步工 序 内 容设备工 具夹 具刃 具量 具1下料 ￠60mm×265mm 2车 三爪自定心卡盘夹持工件毛坯外圆 车床 1车端面见平 C6140 2钻中心孔 中心钻￠2mm 用尾座顶尖顶住中心孔 3粗车￠46mm 外圆至￠48mm，长118mm 4粗车￠35mm 外圆至￠37mm，长 66mm 5粗车 M24mm 外圆至￠26mm，长 14mm 调头，三爪自定心卡盘夹持￠48mm处 (￠44mm 外圆) 6车另一端面，保证总长 250 mm 7钻中心孔 用尾座顶尖顶住中心孔 8粗车￠52mm 外圆至￠54mm 9粗车￠35mm 外圆至￠37mm 10粗车￠30mm 外圆至￠32mm，长 36mm 11粗车 M24mm 外圆至￠26mm，长 16mm 12 检验 3热 调质处理 220～240HBS 4钳 修研两端中心孔车床 5车 双顶尖装夹车床 1半精车￠46mm 外圆至￠46.5mm，长120mm 2半精车￠35mm 外圆至￠35.5mm，长68mm 3半精车 M24mm 外圆至￠24－0.1－0.2 mm ，长16mm 4半精车 2～3mm×0.5mm 环槽 5半精车 3mm×l.5mm 环槽 6倒外角 1mm×45°,3 处 调头，双顶尖装夹 7半精车￠35mm 外圆至￠35.5mm 8半精车￠30mm 外圆至￠30.5mm 长38mm 9半精 M24mm 外圆至￠24－0.1－0.2 mm mm,长18mm 10半精车￠44mm 至尺寸，长 4mm 11车 2～3 mm×0.5mm 环槽 12车 3mm×l.5mm 环槽 13倒外角 lmm×45°, 4 处 14检验 6车 双顶尖装夹 1车 M24mm×l.5mm～6g 至尺寸车床 调头，双顶尖装夹 2车 M24mm×1.5mm～6g 至尺寸 3检验 7钳 划两个键槽及一个止动垫圈槽加工线 8铣 用 V 形虎钳装夹，按线找正 1铣键槽 12mm×36mm，保证尺寸 41～41.25mm立铣 2铣键槽 8mm×l6mm，保证尺寸 26～26.25mm 3铣止动垫圈槽 6mm×l6mm，保证20.5mm 至尺寸 4检验 9钳 修研两端中心孔车床 10 磨1磨外圆￠35±0.008mm 至尺寸外圆磨床 2 磨轴肩面 I 3 磨外圆￠30±0.0065mm 至尺寸 4磨轴肩面 H 调头，双顶尖装夹 5磨外圆 P 至尺寸 6 磨轴肩面 G 7磨外圆 N 至尺寸 8磨轴肩面 F 9检验 传动轴加工工序简图：
