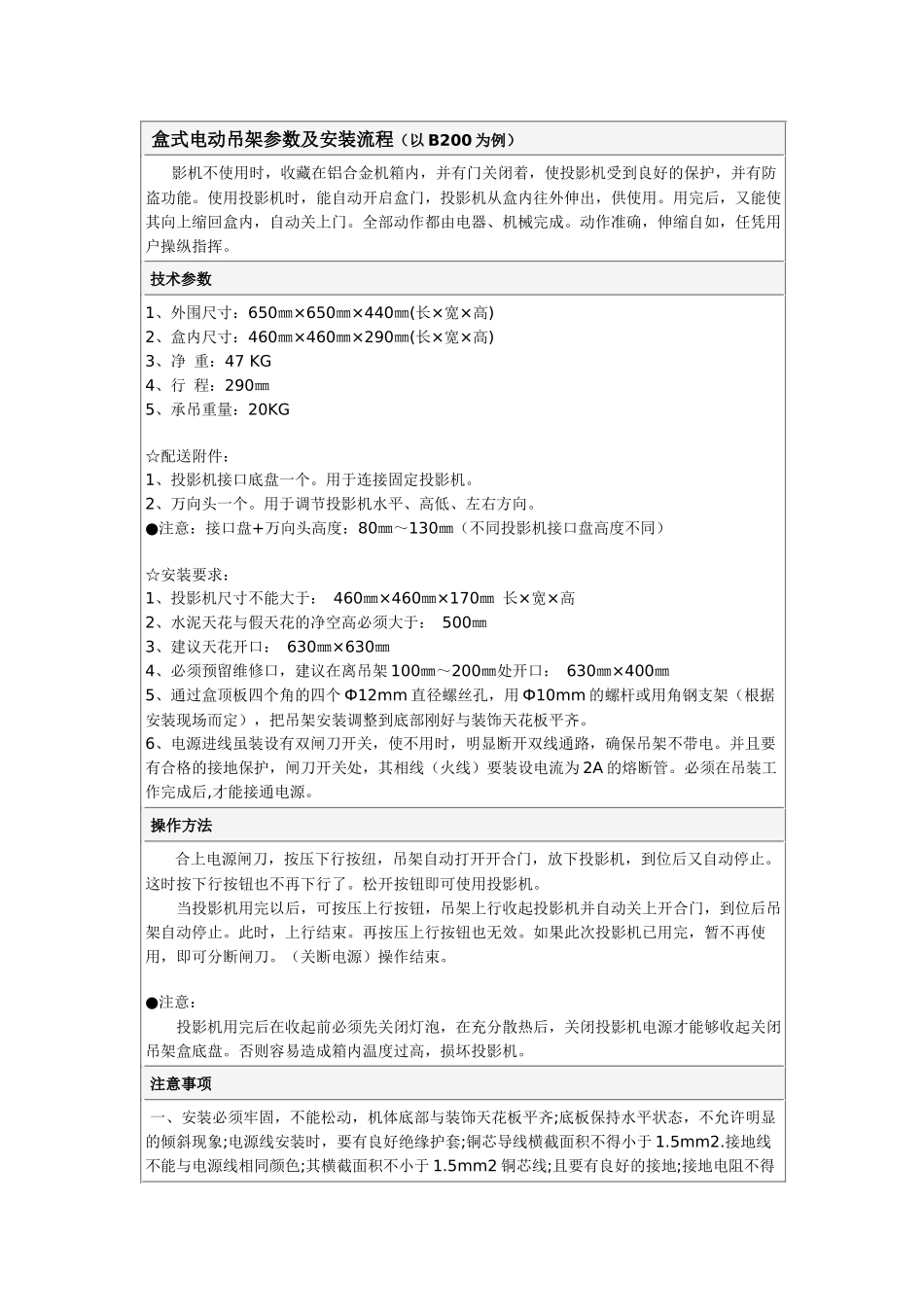

盒式电吊安装doc-广州美欣(富力创达)视讯电子设备有限_第1页
1/2
盒式电吊安装doc-广州美欣(富力创达)视讯电子设备有限_第2页
2/2
盒式电动吊架参数及安装流程(以 B200 为例) 影机不使用时,收藏在铝合金机箱内,并有门关闭着,使投影机受到良好的保护,并有防盗功能。使用投影机时,能自动开启盒门,投影机从盒内往外伸出,供使用。用完后,又能使其向上缩回盒内,自动关上门。全部动作都由电器、机械完成。动作准确,伸缩自如,任凭用户操纵指挥。 技术参数1、外围尺寸:650㎜×650㎜×440㎜(长×宽×高)2、盒内尺寸:460㎜×460㎜×290㎜(长×宽×高)3、净 重:47 KG 4、行 程:290㎜ 5、承吊重量:20KG ☆配送附件:1、投影机接口底盘一个。用于连接固定投影机。2、万向头一个。用于调节投影机水平、高低、左右方向。●注意:接口盘+万向头高度:80㎜~130㎜(不同投影机接口盘高度不同)☆安装要求:1、投影机尺寸不能大于: 460㎜×460㎜×170㎜ 长×宽×高2、水泥天花与假天花的净空高必须大于: 500㎜3、建议天花开口: 630㎜×630㎜4、必须预留维修口,建议在离吊架 100㎜~200㎜处开口: 630㎜×400㎜5、通过盒顶板四个角的四个 Ф12mm 直径螺丝孔,用 Ф10mm 的螺杆或用角钢支架(根据安装现场而定),把吊架安装调整到底部刚好与装饰天花板平齐。6、电源进线虽装设有双闸刀开关,使不用时,明显断开双线通路,确保吊架不带电。并且要有合格的接地保护,闸刀开关处,其相线(火线)要装设电流为 2A 的熔断管。必须在吊装工作完成后,才能接通电源。 操作方法 合上电源闸刀,按压下行按纽,吊架自动打开开合门,放下投影机,到位后又自动停止。这时按下行按钮也不再下行了。松开按钮即可使用投影机。 当投影机用完以后,可按压上行按钮,吊架上行收起投影机并自动关上开合门,到位后吊架自动停止。此时,上行结束。再按压上行按钮也无效。如果此次投影机已用完,暂不再使用,即可分断闸刀。(关断电源)操作结束。 ●注意: 投影机用完后在收起前必须先关闭灯泡,在充分散热后,关闭投影机电源才能够收起关闭吊架盒底盘。否则容易造成箱内温度过高,损坏投影机。 注意事项 一、安装必须牢固,不能松动,机体底部与装饰天花板平齐;底板保持水平状态,不允许明显的倾斜现象;电源线安装时,要有良好绝缘护套;铜芯导线横截面积不得小于 1.5mm2.接地线不能与电源线相同颜色;其横截面积不小于 1.5mm2 铜芯线;且要有良好的接地;接地电阻不得大于 4Ω;投影机用完后,心须先关闭灯泡,关闭投影机电源,在充分散热后,才能升起吊架和关闭盒底...
