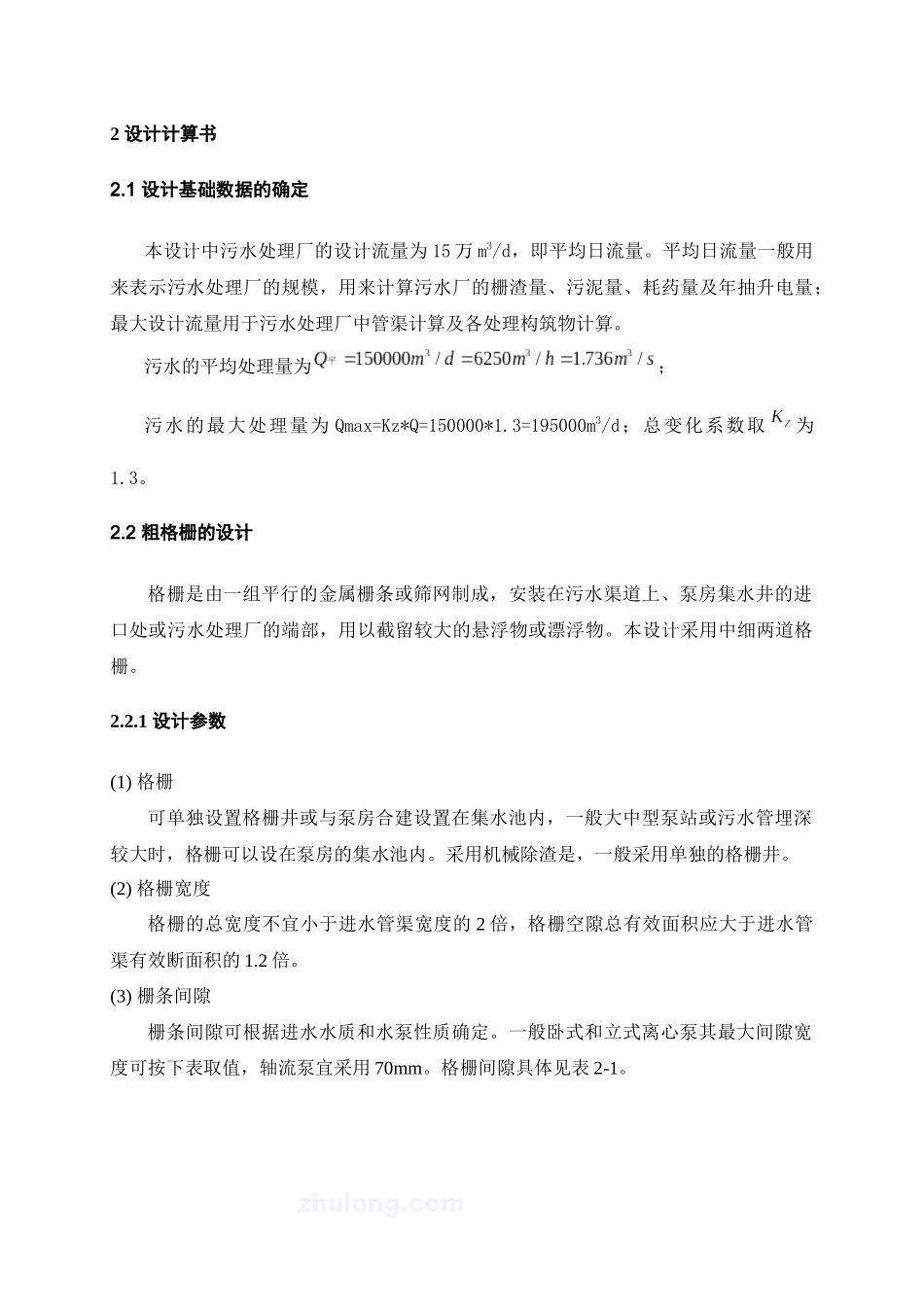

2 设计计算书2.1 设计基础数据的确定本设计中污水处理厂的设计流量为 15 万 m3/d，即平均日流量。平均日流量一般用来表示污水处理厂的规模，用来计算污水厂的栅渣量、污泥量、耗药量及年抽升电量；最大设计流量用于污水处理厂中管渠计算及各处理构筑物计算。污水的平均处理量为；污水的最大处理量为 Qmax=Kz*Q=150000*1.3=195000m3/d；总变化系数取为1.3。2.2 粗格栅的设计格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物。本设计采用中细两道格栅。2.2.1 设计参数(1) 格栅可单独设置格栅井或与泵房合建设置在集水池内，一般大中型泵站或污水管埋深较大时，格栅可以设在泵房的集水池内。采用机械除渣是，一般采用单独的格栅井。 (2) 格栅宽度格栅的总宽度不宜小于进水管渠宽度的 2 倍，格栅空隙总有效面积应大于进水管渠有效断面积的 1.2 倍。(3) 栅条间隙栅条间隙可根据进水水质和水泵性质确定。一般卧式和立式离心泵其最大间隙宽度可按下表取值，轴流泵宜采用 70mm。格栅间隙具体见表 2-1。表 2-1 格栅栅条最大间隙宽度 水泵型号212 PW 、4 PW 、4 MF以下6MF 、6PWL、8MF 、8PWL10 MN、10 PWL、12 MN14MN以上 ， 12PWL螺旋泵、废水泵、潜水泵栅条间隙宽度（mm）≤20≤30≤40≤50≤100(4) 过栅流速一般采用 0.6～1.0m/s。雨水泵站格栅前进水管内的流速应控制在 1.0～1.2m/s；当流速大于 1.2m/s 时，应将临近段的入流管渠断面放大或改建成双管渠进水。污水泵站格栅前进水管内的流速一般为 0.4～0.9m/s。(5) 格栅倾角在人工清渣时，格栅倾角不应大于 70°；机械清渣时，宜为 70°～90°，格栅上端应设平台，格栅下端应低于进水管底部 0.5m，距离池壁 0.5～0.7m，或按机械除渣的安装和操作需要确定。(6) 格栅工作平台人工清除，工作平台应高出格栅前设计最高水位 0.5m；机械清除，工作平台应等于或稍高于格栅井的地面标高。平台宽度到污水泵站不应小于 1.5m；雨水泵站不应小于 2.5m。两侧过道宽度采用 0.6～1.0m，机械清除时，应有安置除渣机减速箱，皮带输送机等辅助设施的位置。常用的机械格栅有链条式格栅除污机钢丝牵引式格栅除污机。格栅平台临水侧应设栏杆，平台上应装置给水阀门，并设置具有活动盖板的检修孔；平台靠墙面应设挂安全带的挂钩；平台上方应设置起重量为 0.5t 的工字梁和电动葫芦。(7) 格栅...
