苏州某科技公司新建厂房电气施工组织设计(DOC15页)VIP免费

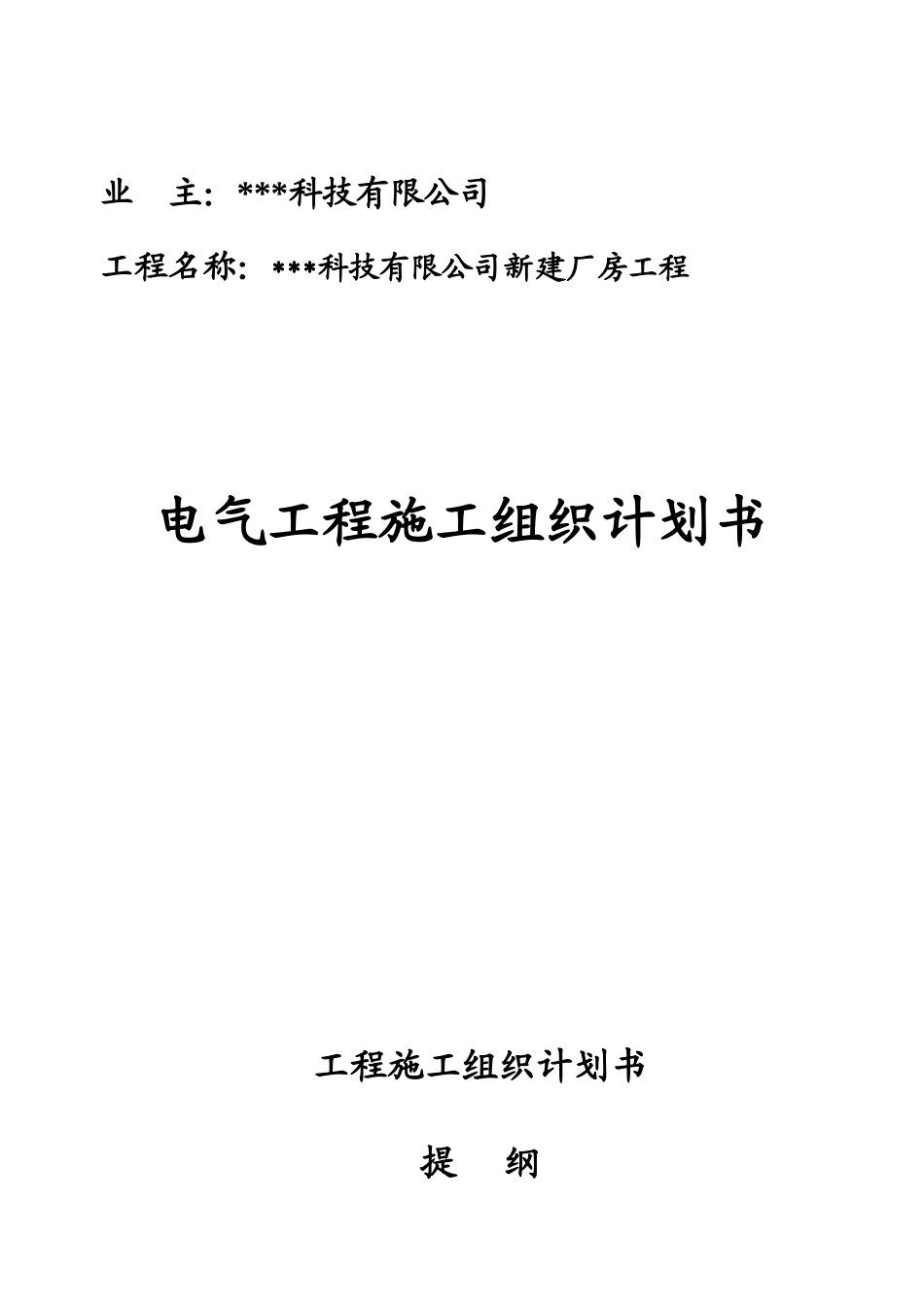

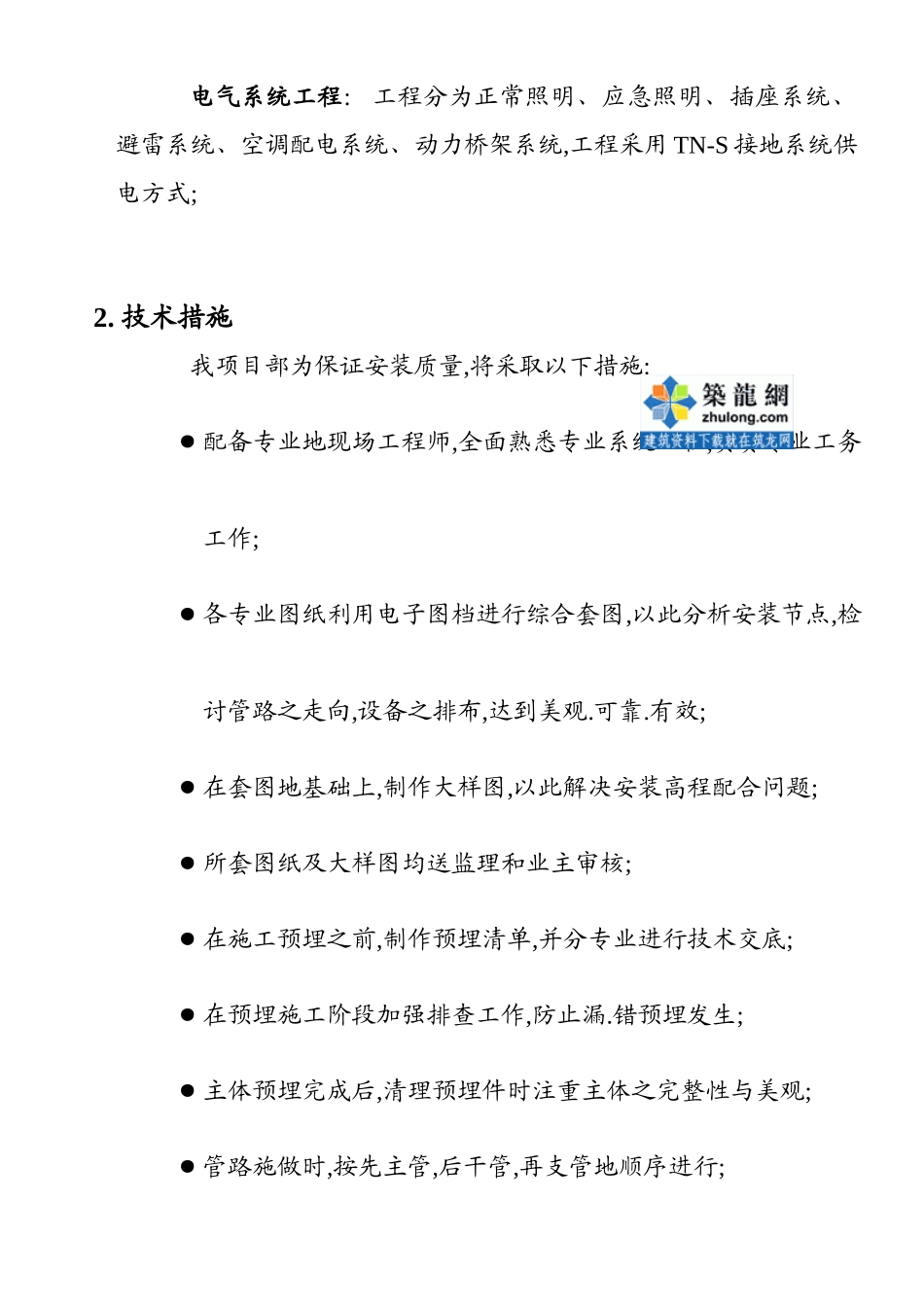

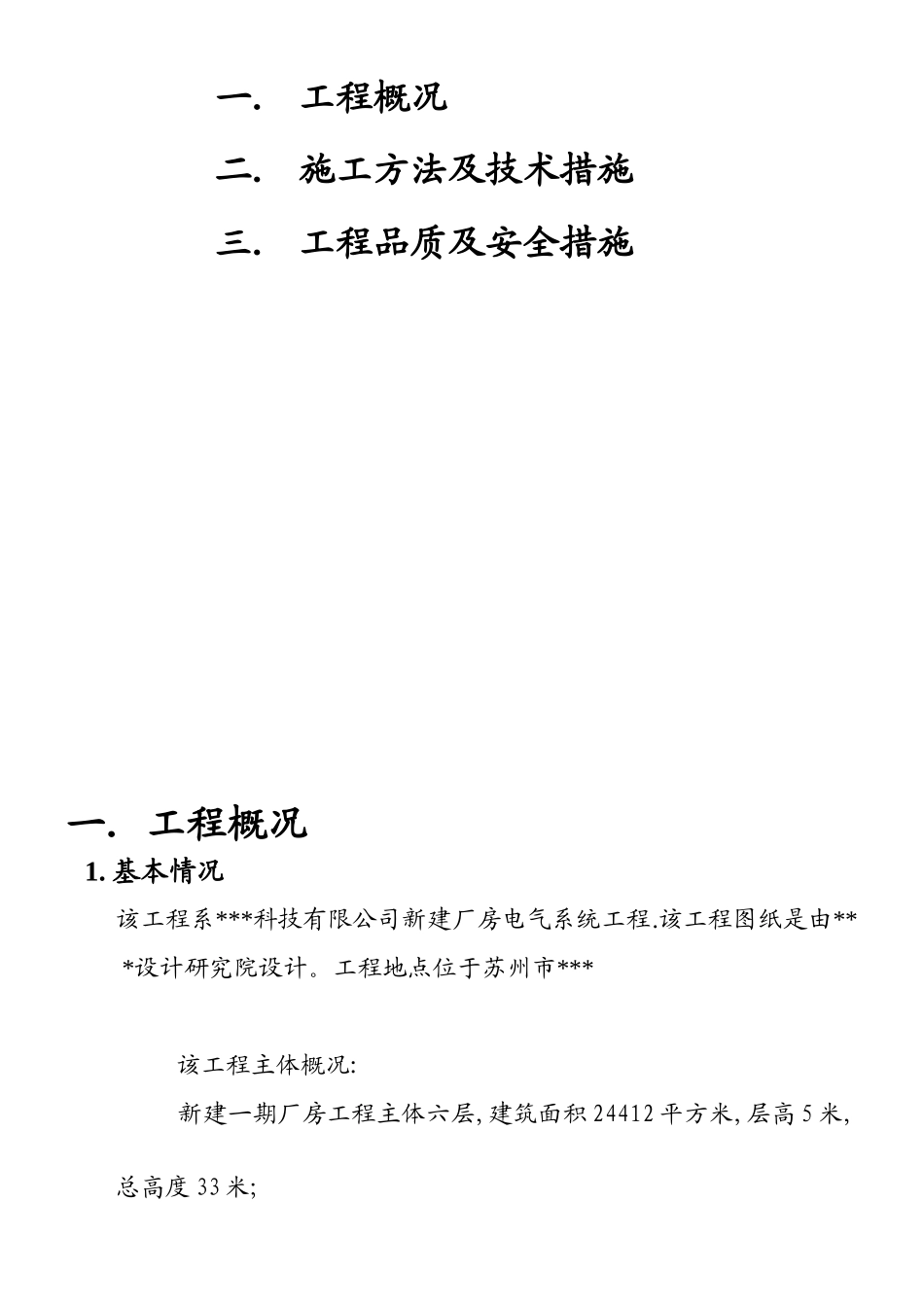

业 主：***科技有限公司工程名称：***科技有限公司新建厂房工程 电气工程施工组织计划书工程施工组织计划书提 纲 一． 工程概况二． 施工方法及技术措施三． 工程品质及安全措施一．工程概况 1. 基本情况 该工程系***科技有限公司新建厂房电气系统工程.该工程图纸是由***设计研究院设计。工程地点位于苏州市*** 该工程主体概况:新建一期厂房工程主体六层,建筑面积 24412 平方米,层高 5 米,总高度 33 米;电气系统工程: 工程分为正常照明、应急照明、插座系统、避雷系统、空调配电系统、动力桥架系统,工程采用 TN-S 接地系统供电方式; 2. 技术措施我项目部为保证安装质量,将采取以下措施:●配备专业地现场工程师,全面熟悉专业系统工程,负责专业工务工作;●各专业图纸利用电子图档进行综合套图,以此分析安装节点,检讨管路之走向,设备之排布,达到美观.可靠.有效;●在套图地基础上,制作大样图,以此解决安装高程配合问题;●所套图纸及大样图均送监理和业主审核;●在施工预埋之前,制作预埋清单,并分专业进行技术交底;●在预埋施工阶段加强排查工作,防止漏.错预埋发生;●主体预埋完成后,清理预埋件时注重主体之完整性与美观;●管路施做时,按先主管,后干管,再支管地顺序进行;●电气安装在穿完线后,需检测绝缘电阻合格后,方可安装设备;●配备专业资料员,全程实时制作工程资料;●完备地质量检验流程(业主抽检.监理全检.全面自检); 二. 施工方法及技术措施1. 电气工程安装施工方法1. 1 电气安装应按国家标准《电气装置安装工程施工及验收规范 》 GB233-2002 和 《 建 筑 电 气 安 装 工 程 质 量 检 查 评 定 标准》GBJ304-2002 的有关规定执行.1.2 民用电器应按照施工图要求做好管线.配电箱.盘.接线盒.开关盒的预埋工作,在装修吊顶龙骨安装过程中,电气施工应及时把线管按图纸要求敷设好,把灯头盒.接线盒用铅丝绑牢固定在吊筋上,或用电焊固定在钢筋上,用铁丝将线管绑扎,穿入钢丝,并将线管口用塞头堵住.1.3 电气配线时,敷设的导线应便于检查.更换.维修.中间连接和分支连接均采用焊接.线夹.压接.导线在管内不得有接头和扭结,其接头应在接线盒内,多余线清理完毕后,必须做好线路绝缘测试,照明线路采用不同颜色的导线进行区别.1.4 装修工程粉刷完毕后,就可以开始穿线,油漆结束后安装各类灯具.插座.开关配电箱盘芯等电器设施.2.干线工程安装施工方法2.1 盘.箱.柜安装2.1.1 工艺流程土建工程检查 设备开箱检查 ...
