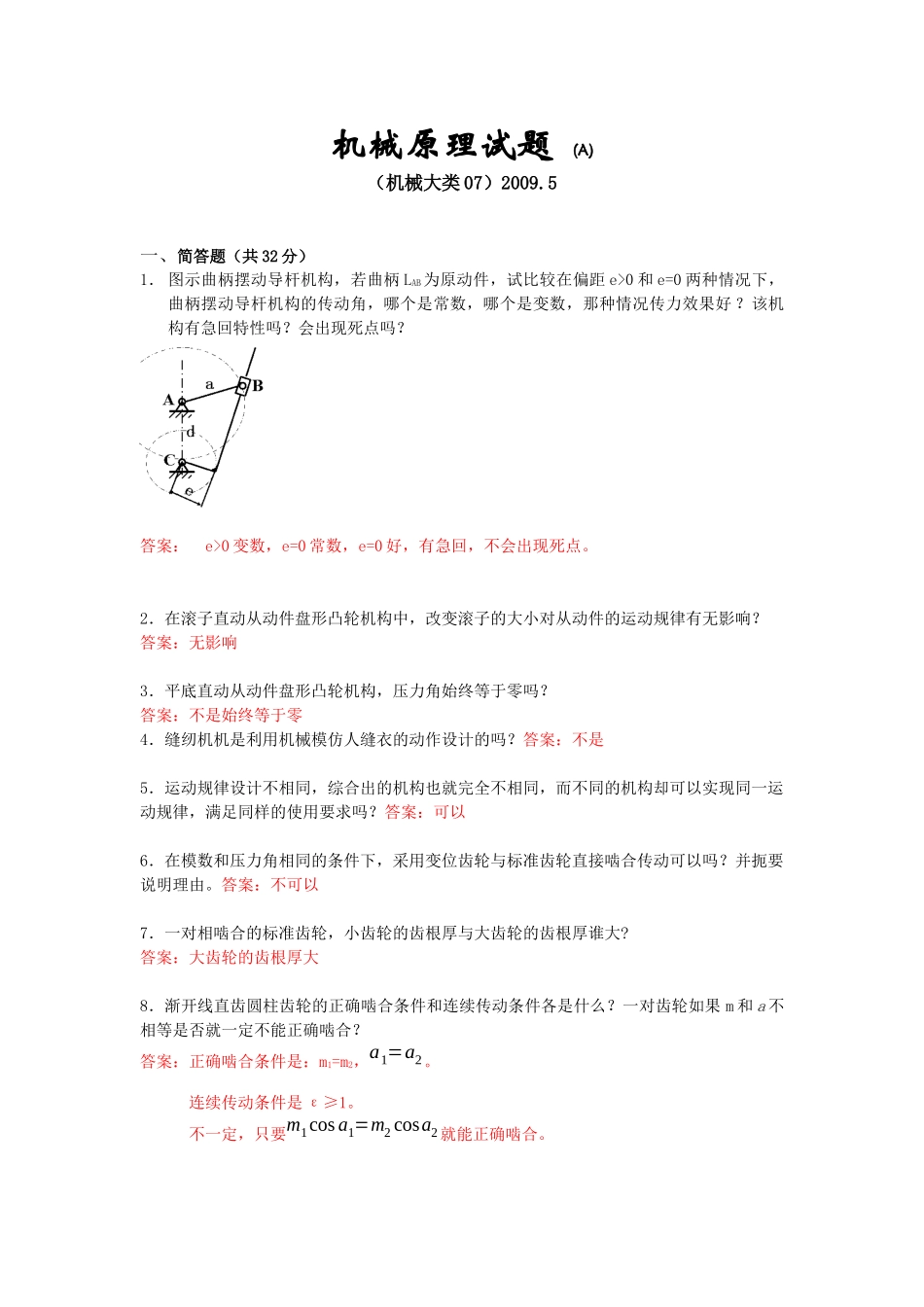

机械原理试题 (A)（机械大类 07）2009.5 一、简答题（共 32 分）1． 图示曲柄摆动导杆机构，若曲柄 LAB为原动件，试比较在偏距 e>0 和 e=0 两种情况下，曲柄摆动导杆机构的传动角，哪个是常数，哪个是变数，那种情况传力效果好 ？该机构有急回特性吗？会出现死点吗？答案： e>0 变数，e=0 常数，e=0 好，有急回，不会出现死点。 2．在滚子直动从动件盘形凸轮机构中，改变滚子的大小对从动件的运动规律有无影响？答案：无影响3．平底直动从动件盘形凸轮机构，压力角始终等于零吗？答案：不是始终等于零 4．缝纫机机是利用机械模仿人缝衣的动作设计的吗？答案：不是5．运动规律设计不相同，综合出的机构也就完全不相同，而不同的机构却可以实现同一运动规律，满足同样的使用要求吗？答案：可以6．在模数和压力角相同的条件下，采用变位齿轮与标准齿轮直接啮合传动可以吗？并扼要说明理由。答案：不可以7．一对相啮合的标准齿轮，小齿轮的齿根厚与大齿轮的齿根厚谁大? 答案：大齿轮的齿根厚大 8．渐开线直齿圆柱齿轮的正确啮合条件和连续传动条件各是什么？一对齿轮如果 m 和 a 不相等是否就一定不能正确啮合？答案：正确啮合条件是：m1=m2，a1=a2。连续传动条件是 ε≥1。不一定，只要m1cos a1=m2 cosa2 就能正确啮合。二、分析设计题（共 18 分）1．（6 分）图示为一凸轮机构从动件推程位移曲线，OA//BC，AB 平行横坐标轴。试分析该凸轮机构在何处有最大压力角，并扼要说明理由。答：(1) O 点 处 压 力 角 最 大。 (2) 因 为 OA、BC 的 斜 率 相 同，两 段 曲 线 在 O、B 处 有 最 大 压 力 角，但 相 比 之 下，O 点 处 凸 轮 廓 线 的 曲 率 半 径 更 小，所 以 压 力 角 最 大 。 2．（6 分）有一小型工件，需要以手动快速压紧或松开，并要求工件被压紧后，在工人手脱离的情况下，不会自行松脱。试确定用什么机构实现这一要求；绘出机构在压紧工件状态时的运动简图，并说明设计该机构时的注意事项。答： 用 铰 链 四 杆 机 构 实 现 工 作 要 求； 机 构 示 意 图 如 图 示。 设 计 时， 以 连 杆 为 主 动 件。 在 压 紧 状 态 时 应 使 ABC 在 一 直 线 上。3．（6 分）试分析图示自行车的功能，其可在何种条件下骑行，试画出机构简图答：有板状滑行、链轮增大摩擦力的功能，可在雪地骑行。三、计算题...
