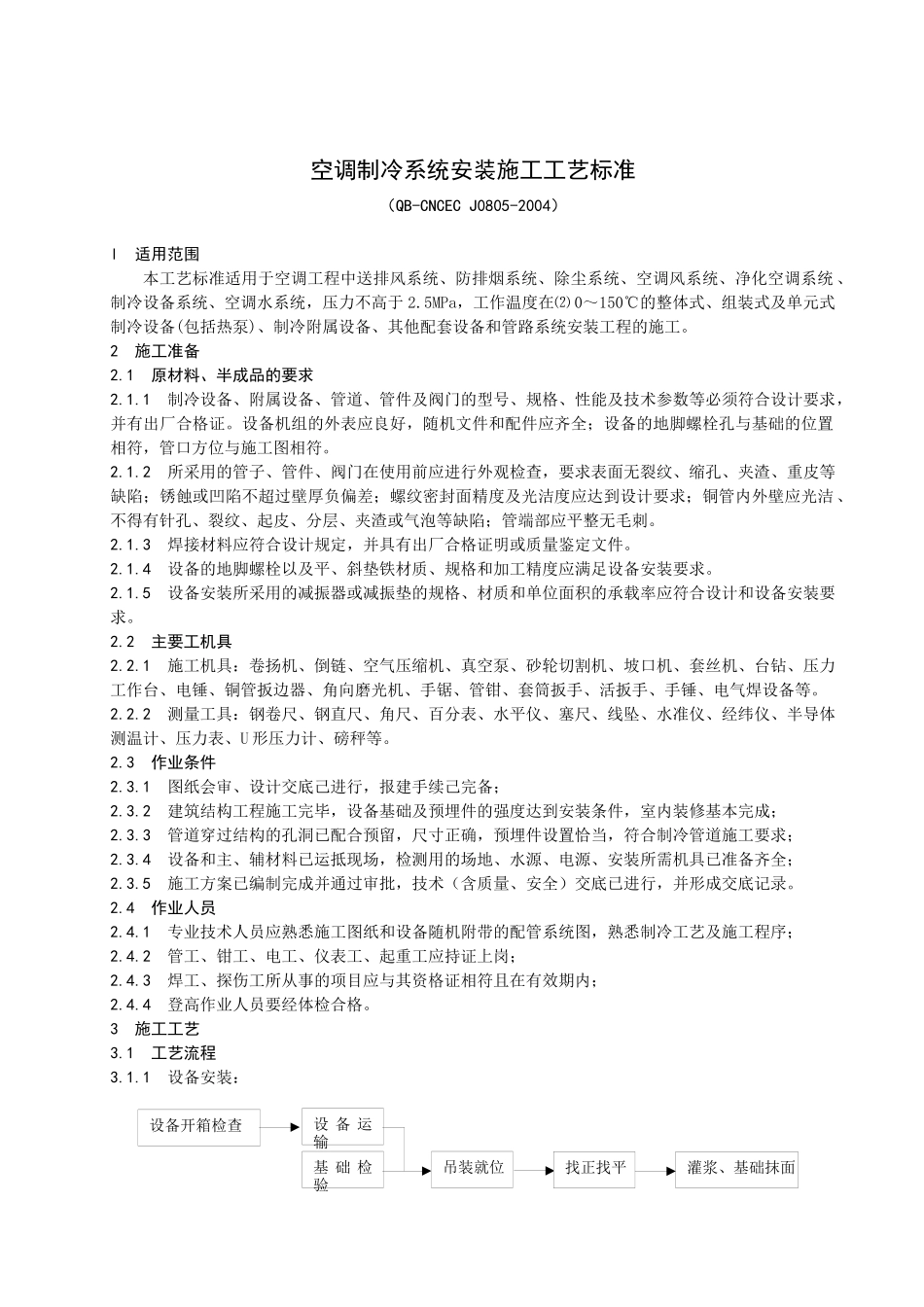

空调制冷系统安装施工工艺标准_第1页
1/10

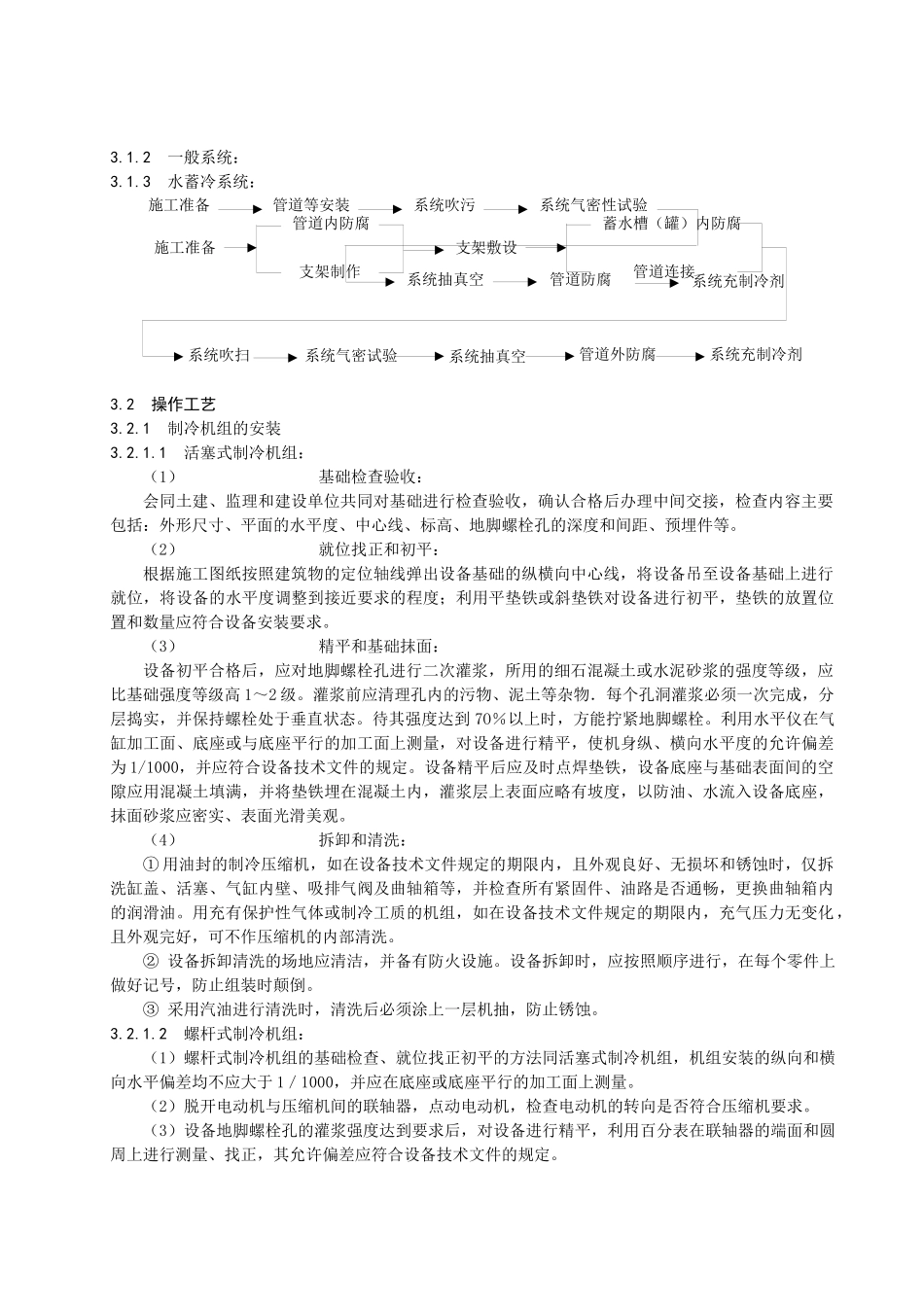

空调制冷系统安装施工工艺标准_第2页
2/10

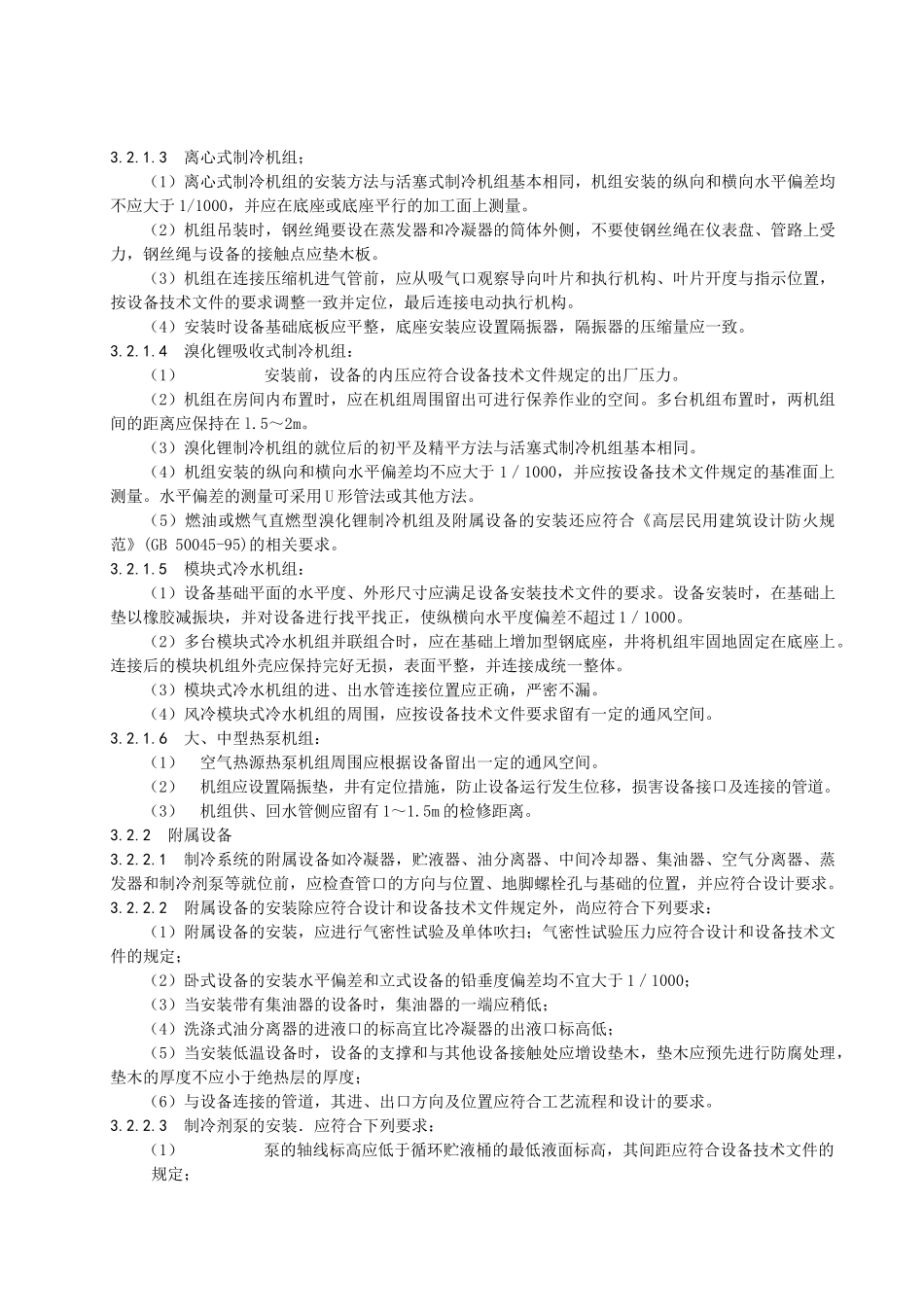

空调制冷系统安装施工工艺标准_第3页
3/10
基 础 检验设备开箱检查设 备 运输吊装就位找正找平灌浆、基础抹面空调制冷系统安装施工工艺标准(QB-CNCEC J0805-2004)l 适用范围本工艺标准适用于空调工程中送排风系统、防排烟系统、除尘系统、空调风系统、净化空调系统 、制冷设备系统、空调水系统,压力不高于 2.5MPa,工作温度在⑵ 0~150℃的整体式、组装式及单元式制冷设备(包括热泵)、制冷附属设备、其他配套设备和管路系统安装工程的施工。2 施工准备2.1 原材料、半成品的要求2.1.1 制冷设备、附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求,并有出厂合格证。设备机组的外表应良好,随机文件和配件应齐全;设备的地脚螺栓孔与基础的位置相符,管口方位与施工图相符。2.1.2 所采用的管子、管件、阀门在使用前应进行外观检查,要求表面无裂纹、缩孔、夹渣、重皮等缺陷;锈蝕或凹陷不超过壁厚负偏差;螺纹密封面精度及光洁度应达到设计要求;铜管内外壁应光洁 、不得有针孔、裂纹、起皮、分层、夹渣或气泡等缺陷;管端部应平整无毛刺。2.1.3 焊接材料应符合设计规定,并具有出厂合格证明或质量鉴定文件。2.1.4 设备的地脚螺栓以及平、斜垫铁材质、规格和加工精度应满足设备安装要求。2.1.5 设备安装所采用的减振器或减振垫的规格、材质和单位面积的承载率应符合设计和设备安装要求。2.2 主要工机具2.2.1 施工机具:卷扬机、倒链、空气压缩机、真空泵、砂轮切割机、坡口机、套丝机、台钻、压力工作台、电锤、铜管扳边器、角向磨光机、手锯、管钳、套筒扳手、活扳手、手锤、电气焊设备等。2.2.2 测量工具:钢卷尺、钢直尺、角尺、百分表、水平仪、塞尺、线坠、水准仪、经纬仪、半导体测温计、压力表、U 形压力计、磅秤等。2.3 作业条件2.3.1 图纸会审、设计交底己进行,报建手续己完备;2.3.2 建筑结构工程施工完毕,设备基础及预埋件的强度达到安装条件,室内装修基本完成;2.3.3 管道穿过结构的孔洞已配合预留,尺寸正确,预埋件设置恰当,符合制冷管道施工要求;2.3.4 设备和主、辅材料已运抵现场,检测用的场地、水源、电源、安装所需机具已准备齐全;2.3.5 施工方案已编制完成并通过审批,技术(含质量、安全)交底已进行,并形成交底记录。2.4 作业人员2.4.1 专业技术人员应熟悉施工图纸和设备随机附带的配管系统图,熟悉制冷工艺及施工程序;2.4.2 管工、钳工、电工、仪表工、起重工应持证上岗;2.4.3 焊工、探伤工所从...
