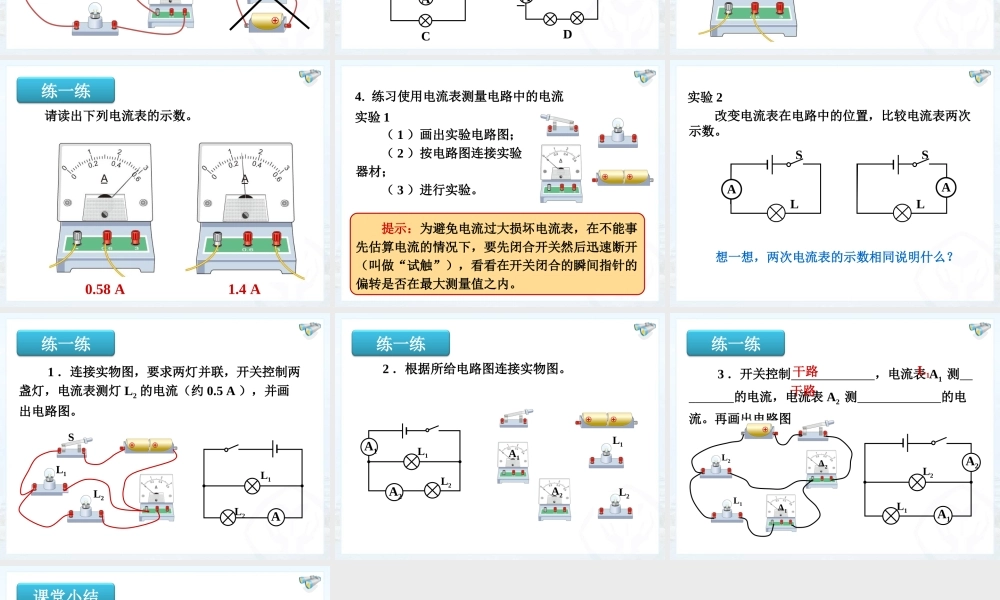

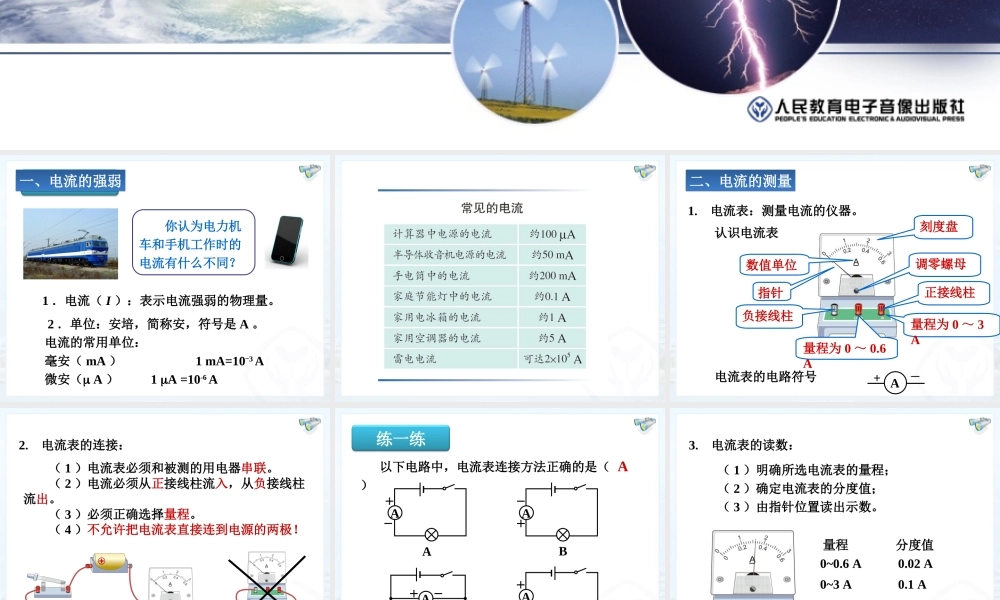

电流的测量 第十五章 第４节想一想 1 ．电流（ I ）：表示电流强弱的物理量。 2 ．单位：安培，简称安，符号是 A 。 电流的常用单位： 毫安（ mA ） 1 mA=10-3 A 微安（ A ） 1 A =10-6 A 你认为电力机车和手机工作时的电流有什么不同？一、电流的强弱一、电流的强弱刻度盘数值单位指针调零螺母正接线柱负接线柱量程为 0 ～ 0.6 A量程为 0 ～ 3 A1. 电流表：测量电流的仪器。A+－二、电流的测量二、电流的测量 认识电流表 电流表的电路符号2. 电流表的连接： （ 1 ）电流表必须和被测的用电器串联。 （ 2 ）电流必须从正接线柱流入，从负接线柱流出。 （ 3 ）必须正确选择量程。 （ 4 ）不允许把电流表直接连到电源的两极！ 以下电路中，电流表连接方法正确的是（ ） AAAABAACD练一练3. 电流表的读数： （ 1 ）明确所选电流表的量程； （ 2 ）确定电流表的分度值； （ 3 ）由指针位置读出示数。0~0.6 A0~3 A0.02 A0.1 A量程分度值 请读出下列电流表的示数。0.58 A1.4 A练一练4. 练习使用电流表测量电路中的电流 （ 1 ）画出实验电路图； （ 2 ）按电路图连接实验器材； （ 3 ）进行实验。 提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。 实验 1SLASLA实验 2 改变电流表在电路中的位置，比较电流表两次示数。 想一想，两次电流表的示数相同说明什么？ 1 ．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯 L2 的电流（约 0.5 A ），并画出电路图。 L2L1SL2L1A练一练 2 ．根据所给电路图连接实物图。 L2L1L2L1A1A2A2A1练一练 3 ．开关控制 ，电流表 A1 测 的电流，电流表 A2 测 的电流。再画出电路图。 干路L1干路L2L1A2A1L2L1A2A1练一练电流的强弱电流的测量课堂小结
