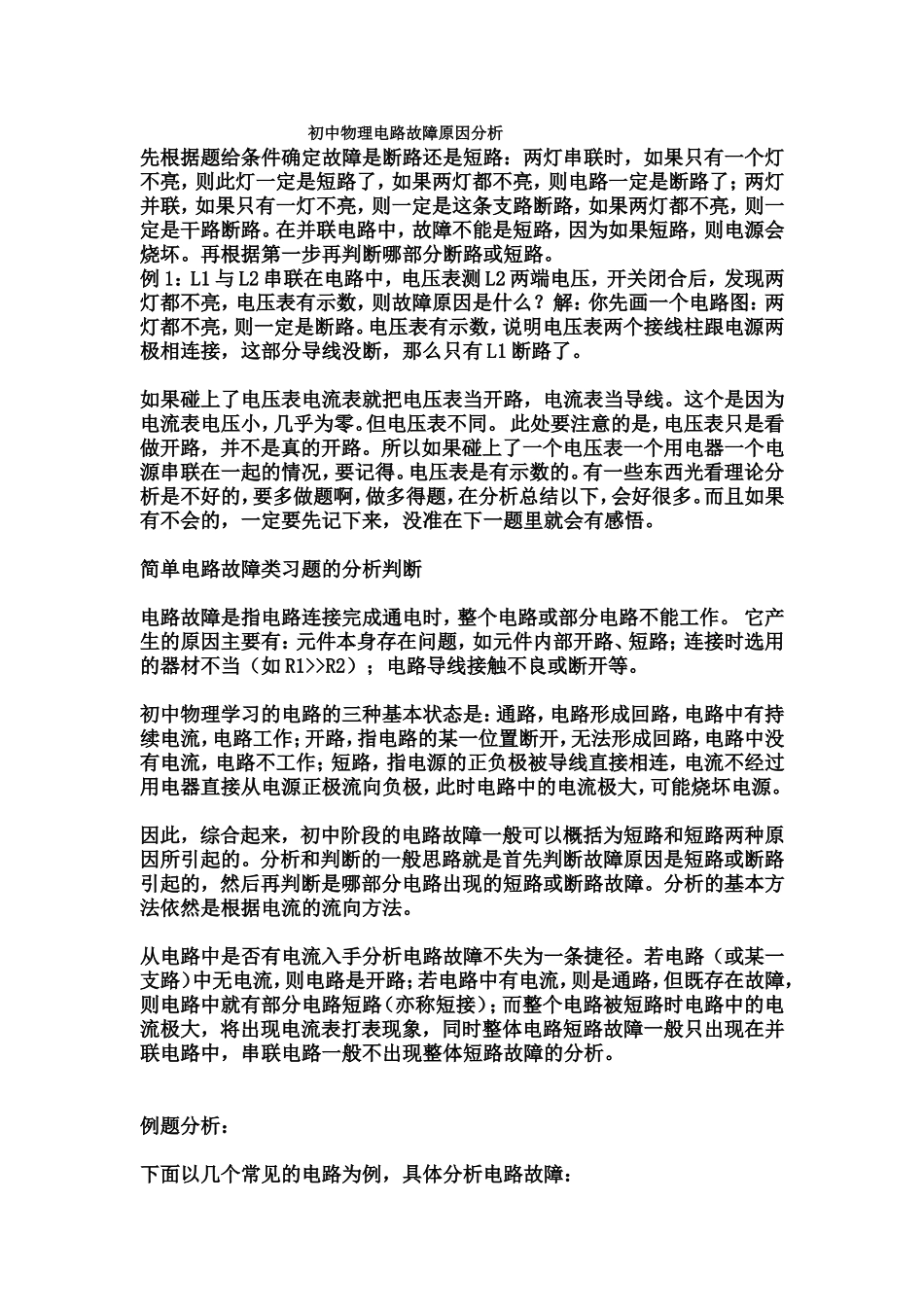

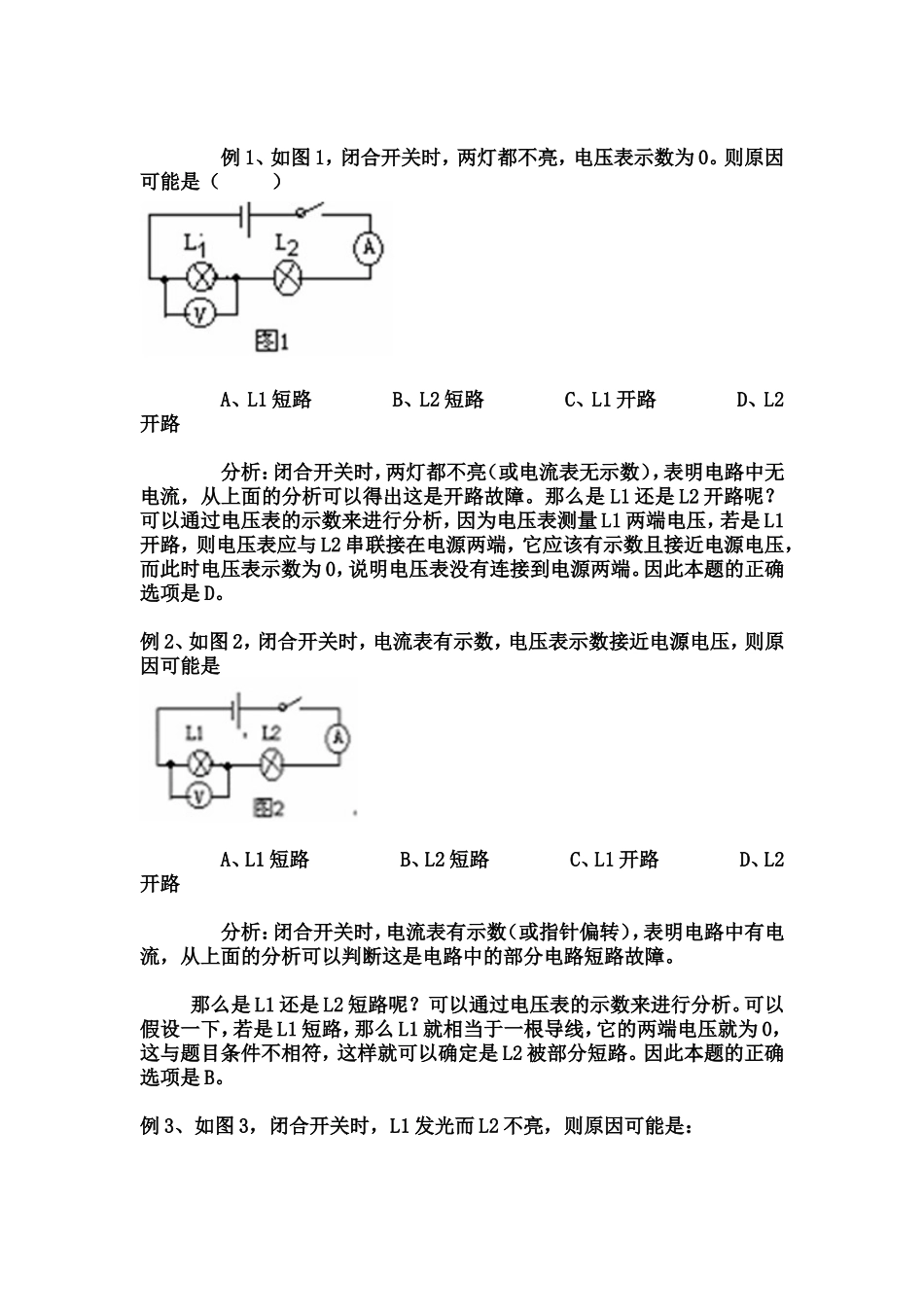

初中物理电路故障原因分析先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。再根据第一步再判断哪部分断路或短路。例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。如果碰上了电压表电流表就把电压表当开路，电流表当导线。这个是因为电流表电压小，几乎为零。但电压表不同。此处要注意的是，电压表只是看做开路，并不是真的开路。所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。电压表是有示数的。有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟。简单电路故障类习题的分析判断电路故障是指电路连接完成通电时，整个电路或部分电路不能工作。它产生的原因主要有：元件本身存在问题，如元件内部开路、短路；连接时选用的器材不当（如R1>>R2）；电路导线接触不良或断开等。初中物理学习的电路的三种基本状态是：通路，电路形成回路，电路中有持续电流，电路工作；开路，指电路的某一位置断开，无法形成回路，电路中没有电流，电路不工作；短路，指电源的正负极被导线直接相连，电流不经过用电器直接从电源正极流向负极，此时电路中的电流极大，可能烧坏电源。因此，综合起来，初中阶段的电路故障一般可以概括为短路和短路两种原因所引起的。分析和判断的一般思路就是首先判断故障原因是短路或断路引起的，然后再判断是哪部分电路出现的短路或断路故障。分析的基本方法依然是根据电流的流向方法。从电路中是否有电流入手分析电路故障不失为一条捷径。若电路（或某一支路）中无电流，则电路是开路；若电路中有电流，则是通路，但既存在故障，则电路中就有部分电路短路（亦称短接）；而整个电路被短路时电路中的电流极大，将出现电流表打表现象，同时整体电路短路故障一般只出现在并联电路中，串联电路一般不出现整体短路故障的分析。例题分析：下面以几个常见的电路为例，具体分析电路故障：例1、如图1，闭合开关时，两灯都不亮，电压表示数为0。则原因可能是（）A、L1短路B、L2短路C、L1开路D、L2开路分析：闭合开关时，两灯都不亮（或电流表无示数），表明电路中无电流，从上面的分析可以得出这是开路故障。那么是L1还是L2开路呢？可以通过电压表的示数来进行分析，因为电压表测量L1两端电压，若是L1开路，则电压表应与L2串联接在电源两端，它应该有示数且接近电源电压，而此时电压表示数为0，说明电压表没有连接到电源两端。因此本题的正确选项是D。例2、如图2，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是A、L1短路B、L2短路C、L1开路D、L2开路分析：闭合开关时，电流表有示数（或指针偏转），表明电路中有电流，从上面的分析可以判断这是电路中的部分电路短路故障。那么是L1还是L2短路呢？可以通过电压表的示数来进行分析。可以假设一下，若是L1短路，那么L1就相当于一根导线，它的两端电压就为0，这与题目条件不相符，这样就可以确定是L2被部分短路。因此本题的正确选项是B。例3、如图3，闭合开关时，L1发光而L2不亮，则原因可能是：A、L2开路B、L2开路C、RL1比RL2大得多D、RL1比RL2小得多分析：闭合开关时，L1发光，表明电路中有电流，从上面的分析可以判断这是电路中的部分电路短路故障，L1发光而L2不亮，可以很快得出是L2短路；那么L2就相当于一根导线，它的电阻极小，而从电路中不能看出L2被短接，因而故障应是RL2比RL1小得多。因此本题的正确选项是C。当然，也可以通过串联电路中电流相等的特点和电功率知识来解释，不再赘述。例4、如图4，闭合开关时，电流表A与A1的示数相同，则...
