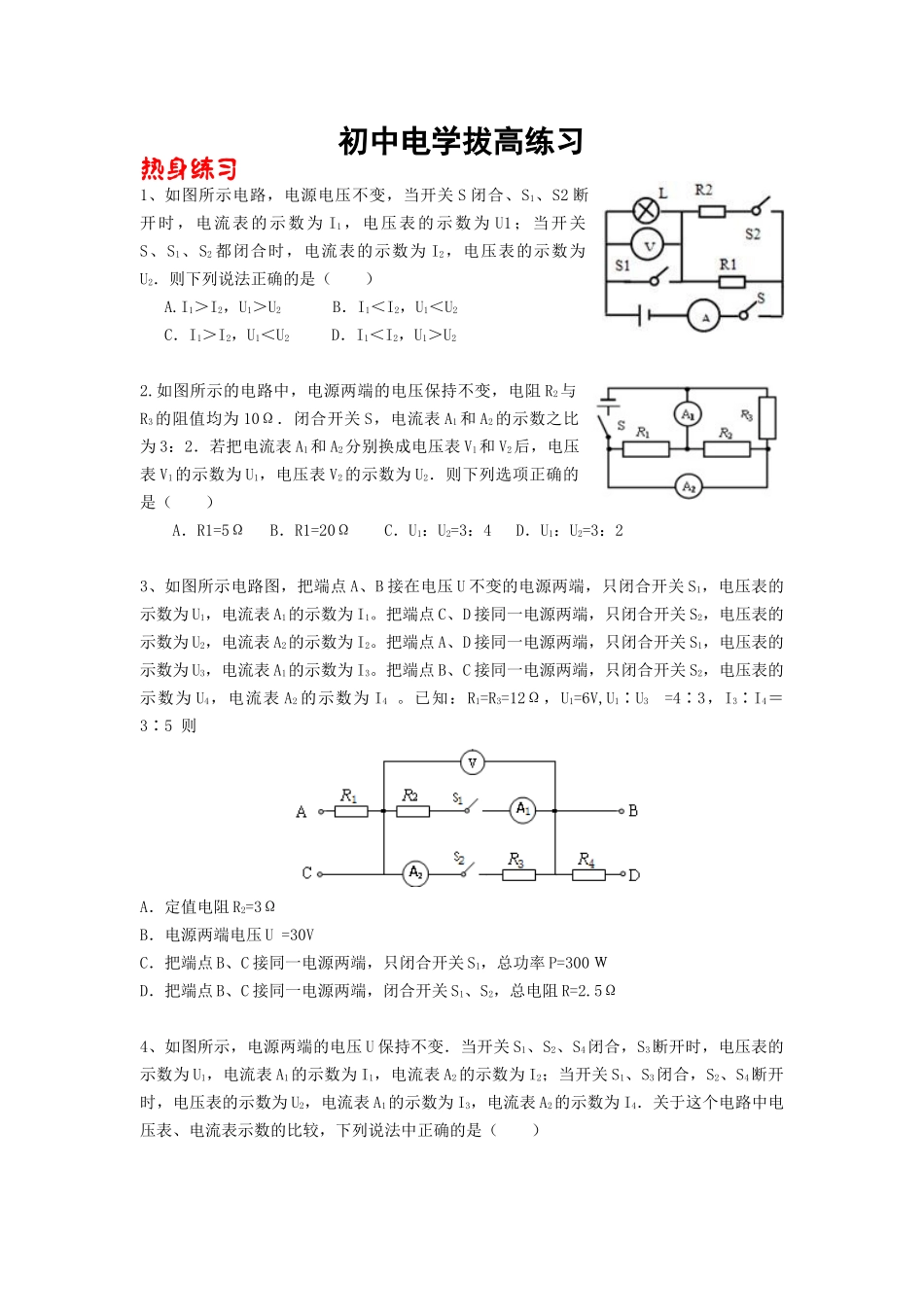

初中电学练习拔高热身练习1、如图所示电路，电源电压不变，当开关S闭合、S1、S2断开时，电流表的示数为I1，电压表的示数为U1；当开关S、S1、S2都闭合时，电流表的示数为I2，电压表的示数为U2．则下列说法正确的是（）A.I1＞I2，U1＞U2B．I1＜I2，U1＜U2C．I1＞I2，U1＜U2D．I1＜I2，U1＞U22.如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，电流表A1和A2的示数之比为3：2．若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2．则下列选项正确的是（）A．R1=5ΩB．R1=20ΩC．U1：U2=3：4D．U1：U2=3：23、如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1。把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2。把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3。把端点B、C接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表A2的示数为I4。已知：R1=R3=12Ω，U1=6V,U1∶U3=4∶3，I3∶I4＝3∶5则A．定值电阻R2=3ΩB．电源两端电压U=30VC．把端点B、C接同一电源两端，只闭合开关S1，总功率P=300ＷD．把端点B、C接同一电源两端，闭合开关S1、S2，总电阻R=2.5Ω4、如图所示，电源两端的电压U保持不变．当开关S1、S2、S4闭合，S3断开时，电压表的示数为U1，电流表A1的示数为I1，电流表A2的示数为I2；当开关S1、S3闭合，S2、S4断开时，电压表的示数为U2，电流表A1的示数为I3，电流表A2的示数为I4．关于这个电路中电压表、电流表示数的比较，下列说法中正确的是（）A．U1＞U2，I1＜I2B．U1=U2，I1＜I2C．U1＞U2，I3=I4D．U1＜U2，I3＞I45、如图28所示，电源电压保持不变。只闭合开关S1时，电压表V的示数为U1，电阻R1消耗的功率P1=3W；只闭合开关S2、S3时，电压表V的示数为U2，电流表A1和A2的示数分别为I1和I2；已知U1:U2=1:3，I1：I2=4:1，求：（1）电阻R2和R3的比值；（2）只闭合开关S1时，电路消耗的总功率；（3）通过开关的断开与闭合电路消耗的最大功率。刻意练习一．选择题（共20小题，满分60分，每小题3分）1．（3分）（2015•抚顺）如图甲所示的电路，电流表的量程为00.6A﹣、电压表的量程为03V﹣．滑动变阻器R的最大阻值是20Ω．L是额定电流为0.5A的小灯泡．图乙为小灯泡的电流随电压变化的图象．闭合开关S，适当调节滑动变阻器的滑片．当灯泡正常发光时，电压表示数为2V．以下说法正确的是（）A．电源电压为4.5VB．灯泡正常发光时的电阻为5ΩC．在电路安全的情况下，电路消耗的最大总功率为2.7WD．在电路安全的情况下，滑动变阻器连入电路的阻值范围是4Ω7.5Ω﹣2．（3分）（2015•巴彦淖尔）如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω．闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻度线，则R0的电功率与电流的关系图象可能是（）A．B．C．D．3．（3分）（2015•云南）图为灯L1、L2的UI﹣图象，根据图象可知（）A．通过L2的电流为0.2A时，L2两端的电压为100VB．电压为160V时，通过Ll的电流较大C．电压为160V时，L1的电阻较大D．把两灯并联接入220V的电路中，Ll较亮4．（3分）（2015•通辽）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小5．（3分）（2015•鄂尔多斯）如图所示电路中，电源电压恒定，R1阻值固定不变，闭合开关S后，滑片向左移动时，则（）A．电压表示数变大，电压表与电流表示数之比不变B．电压表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比变小D．电流表示数变小，电压表与电流表示数之比变大6．（3分）（2015•日照）如图所示，电源电压不变，开关S1处于闭合状态，当开关S2闭合时，电流表和电压表的示数变化情况都正确的是（）A．电流表A2示数变大，电压表示数变大B．两电流表示数都变大，电...
