采矿学课程设计说明书VIP免费

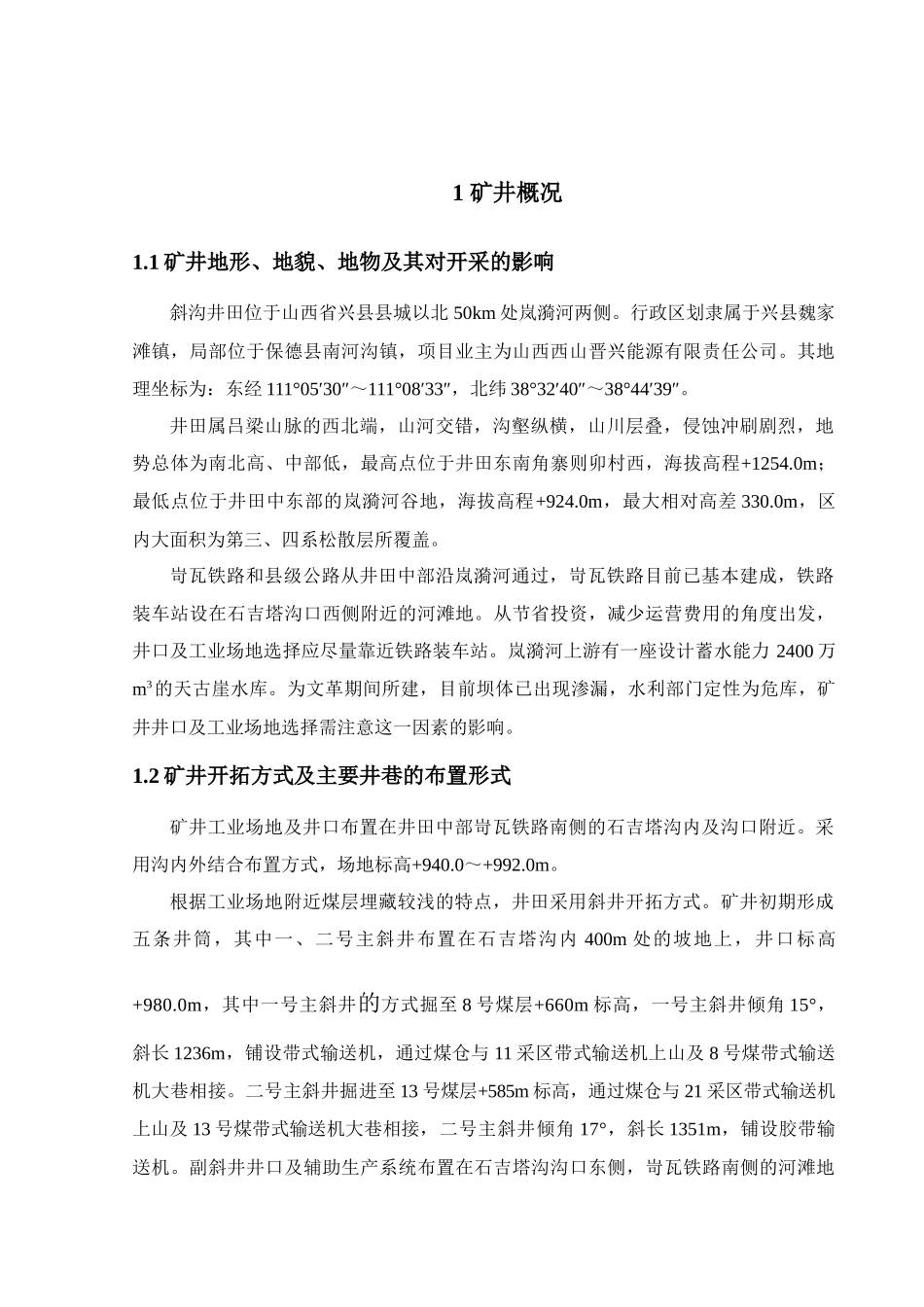

1 矿井概况1.1 矿井地形、地貌、地物及其对开采的影响斜沟井田位于山西省兴县县城以北 50km 处岚漪河两侧。行政区划隶属于兴县魏家滩镇，局部位于保德县南河沟镇，项目业主为山西西山晋兴能源有限责任公司。其地理坐标为：东经 111°05′30″～111°08′33″，北纬 38°32′40″～38°44′39″。井田属吕梁山脉的西北端，山河交错，沟壑纵横，山川层叠，侵蚀冲刷剧烈，地势总体为南北高、中部低，最高点位于井田东南角寨则卯村西，海拔高程+1254.0m；最低点位于井田中东部的岚漪河谷地，海拔高程+924.0m，最大相对高差 330.0m，区内大面积为第三、四系松散层所覆盖。岢瓦铁路和县级公路从井田中部沿岚漪河通过，岢瓦铁路目前已基本建成，铁路装车站设在石吉塔沟口西侧附近的河滩地。从节省投资，减少运营费用的角度出发，井口及工业场地选择应尽量靠近铁路装车站。岚漪河上游有一座设计蓄水能力 2400 万m3的天古崖水库。为文革期间所建，目前坝体已出现渗漏，水利部门定性为危库，矿井井口及工业场地选择需注意这一因素的影响。1.2 矿井开拓方式及主要井巷的布置形式矿井工业场地及井口布置在井田中部岢瓦铁路南侧的石吉塔沟内及沟口附近。采用沟内外结合布置方式，场地标高+940.0～+992.0m。根据工业场地附近煤层埋藏较浅的特点，井田采用斜井开拓方式。矿井初期形成五条井筒，其中一、二号主斜井布置在石吉塔沟内 400m 处的坡地上，井口标高+980.0m，其中一号主斜井的方式掘至 8 号煤层+660m 标高，一号主斜井倾角 15°，斜长 1236m，铺设带式输送机，通过煤仓与 11 采区带式输送机上山及 8 号煤带式输送机大巷相接。二号主斜井掘进至 13 号煤层+585m 标高，通过煤仓与 21 采区带式输送机上山及 13 号煤带式输送机大巷相接，二号主斜井倾角 17°，斜长 1351m，铺设胶带输送机。副斜井井口及辅助生产系统布置在石吉塔沟沟口东侧，岢瓦铁路南侧的河滩地上，井口标高+945.0m，以斜井的方式掘进至 8 号煤层+763m 标高，副斜井倾角 5.5°，斜长 2011m，利用无轨胶轮车担负辅助运输。矿井采用分区式通风系统，一号回风斜井布置在石吉塔沟深部主斜井南侧 550m 附近坡地上，倾角 25°，斜长 653m。在其东侧约 150m 处的台阶上布置有一号回风立井。井口标高+1010m，垂深 365m。全井田划分为两个水平上下山开采，一水平标高确定为+700m，二水平标高确定为+640m。设计采用分煤组布置大巷方式。上组煤开拓大巷沿井...
