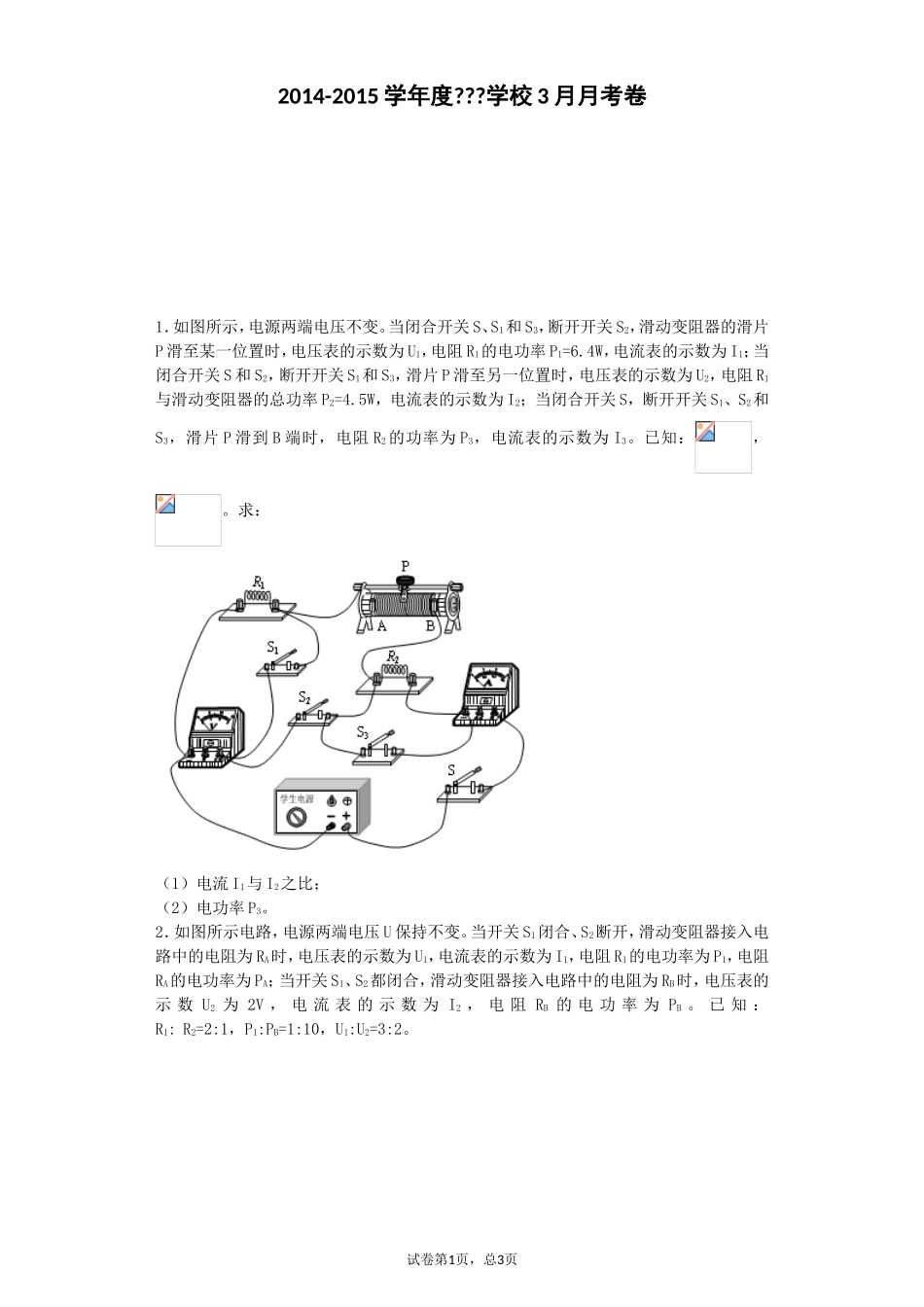

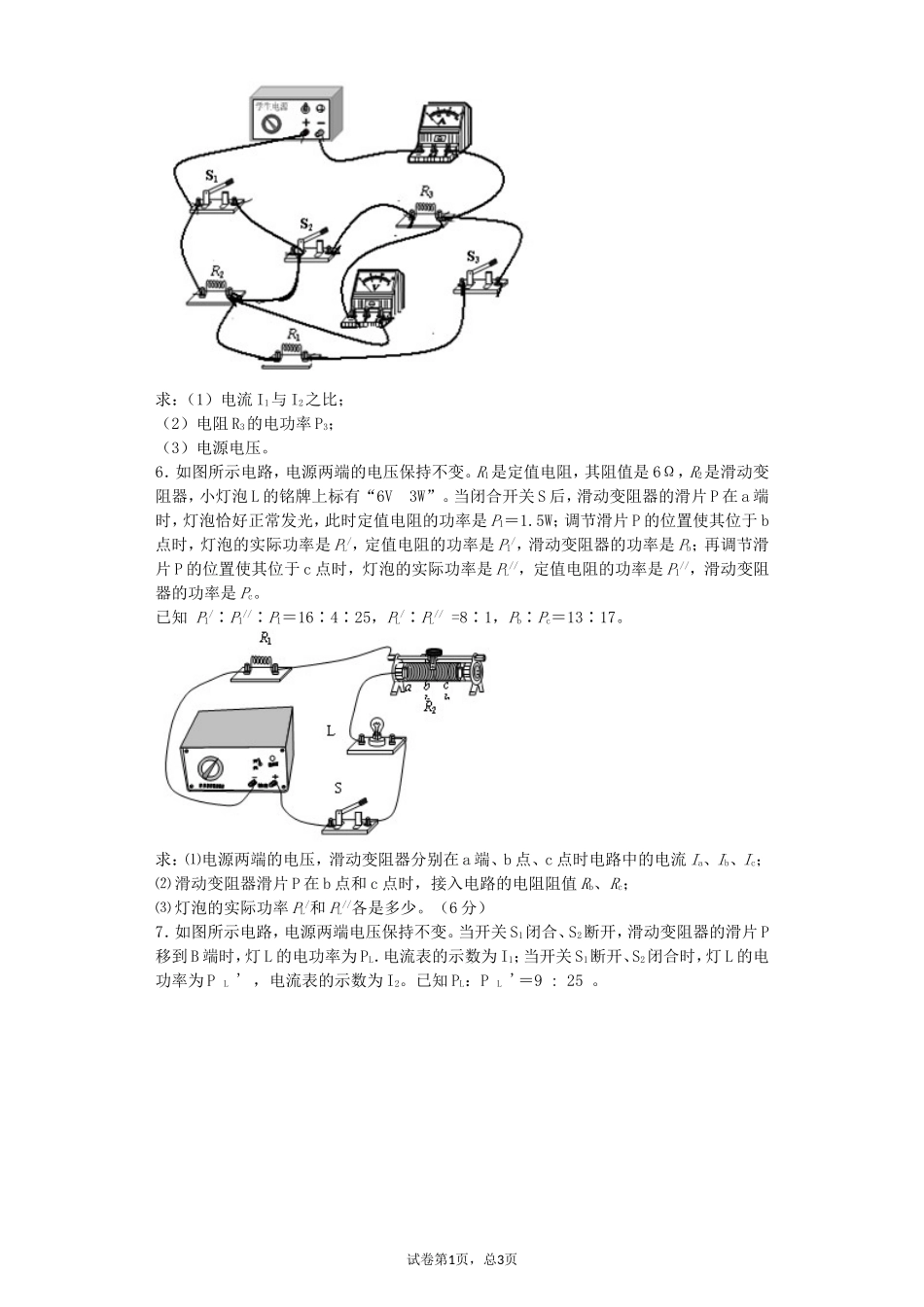

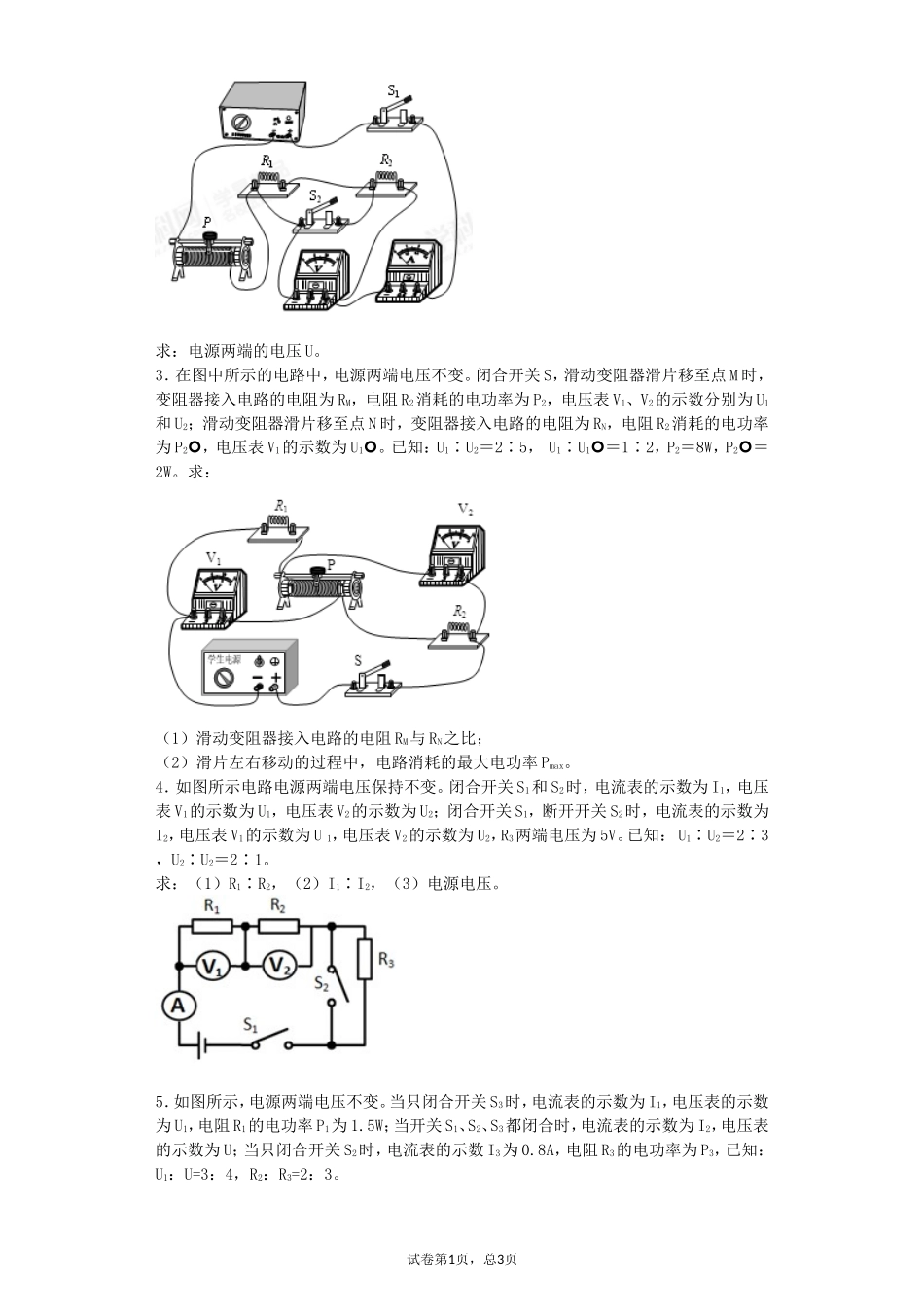

2014-2015学年度???学校3月月考卷1．如图所示，电源两端电压不变。当闭合开关S、S1和S3，断开开关S2，滑动变阻器的滑片P滑至某一位置时，电压表的示数为U1，电阻R1的电功率P1=6.4W，电流表的示数为I1；当闭合开关S和S2，断开开关S1和S3，滑片P滑至另一位置时，电压表的示数为U2，电阻R1与滑动变阻器的总功率P2=4.5W，电流表的示数为I2；当闭合开关S，断开开关S1、S2和S3，滑片P滑到B端时，电阻R2的功率为P3，电流表的示数为I3。已知：，。求：（1）电流I1与I2之比；（2）电功率P3。2．如图所示电路，电源两端电压U保持不变。当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为RA时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻RA的电功率为PA；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为RB时，电压表的示数U2为2V，电流表的示数为I2，电阻RB的电功率为PB。已知：R1:R2=2:1，P1:PB=1:10，U1:U2=3:2。试卷第1页，总3页求：电源两端的电压U。3．在图中所示的电路中，电源两端电压不变。闭合开关S，滑动变阻器滑片移至点M时，变阻器接入电路的电阻为RM，电阻R2消耗的电功率为P2，电压表V1、V2的示数分别为U1和U2；滑动变阻器滑片移至点N时，变阻器接入电路的电阻为RN，电阻R2消耗的电功率为P2，电压表V1的示数为U1。已知：U1∶U2＝2∶5，U1∶U1＝1∶2，P2＝8W，P2＝2W。求：（1）滑动变阻器接入电路的电阻RM与RN之比；（2）滑片左右移动的过程中，电路消耗的最大电功率Pmax。4．如图所示电路电源两端电压保持不变。闭合开关S1和S2时，电流表的示数为I1，电压表V1的示数为U1，电压表V2的示数为U2；闭合开关S1，断开开关S2时，电流表的示数为I2，电压表V1的示数为U1，电压表V2的示数为U2，R3两端电压为5V。已知：U1∶U2＝2∶3，U2∶U2＝2∶1。求：（1）R1∶R2，（2）I1∶I2，（3）电源电压。5．如图所示，电源两端电压不变。当只闭合开关S3时，电流表的示数为I1，电压表的示数为U1，电阻R1的电功率P1为1.5W；当开关S1、S2、S3都闭合时，电流表的示数为I2，电压表的示数为U；当只闭合开关S2时，电流表的示数I3为0.8A，电阻R3的电功率为P3，已知：U1：U=3：4，R2：R3=2：3。试卷第1页，总3页求：（1）电流I1与I2之比；（2）电阻R3的电功率P3；（3）电源电压。6．如图所示电路，电源两端的电压保持不变。R1是定值电阻，其阻值是6Ω，R2是滑动变阻器，小灯泡L的铭牌上标有“6V3W”。当闭合开关S后，滑动变阻器的滑片P在a端时，灯泡恰好正常发光，此时定值电阻的功率是P1＝1.5W；调节滑片P的位置使其位于b点时，灯泡的实际功率是PL/，定值电阻的功率是P1/，滑动变阻器的功率是Pb；再调节滑片P的位置使其位于c点时，灯泡的实际功率是PL//，定值电阻的功率是P1//，滑动变阻器的功率是Pc。已知P1/∶P1//∶P1＝16∶4∶25，PL/∶PL//=8∶1，Pb∶Pc＝13∶17。求：⑴电源两端的电压，滑动变阻器分别在a端、b点、c点时电路中的电流Ia、Ib、Ic；⑵滑动变阻器滑片P在b点和c点时，接入电路的电阻阻值Rb、Rc；⑶灯泡的实际功率PL/和PL//各是多少。（6分）7．如图所示电路，电源两端电压保持不变。当开关S1闭合、S2断开，滑动变阻器的滑片P移到B端时，灯L的电功率为PL．电流表的示数为I1；当开关S1断开、S2闭合时，灯L的电功率为PL'，电流表的示数为I2。已知PL：PL'＝9:25。试卷第1页，总3页（l）求电流表的示数I1与I2的比值；（2）当开关S1，S2都断开，滑动变阻器的滑片p在c点时，变阻器接人电路的电阻为Rc，电压表V1的示数为U1，电压表V2的示数为U2，已知U1：U2＝3:2,Rc的电功率为10w。通过闭合或断开开关及移动滑动变阻器的滑片P，会形成不同的电路，在这些不同的电路中，电路消耗的最大功率与电路消耗的最小功率之比为3：1，电路消耗的最大功率时灯正常发光。求灯的额定功率。8．如图所示的电路中，电源两端的电压不变。只闭合开关S，当滑动变阻器滑片P滑至最左端时，电压表示数为6V，电阻R1与R2消耗的电功率之和为P1；当闭合开关S、S1，滑片P滑至滑动变阻器中点时，电压表示数为10V，R2消耗的电功率为P2。已知：P1:P2=27:50。求：（1）电阻R1与R2的比值；（2）电...
