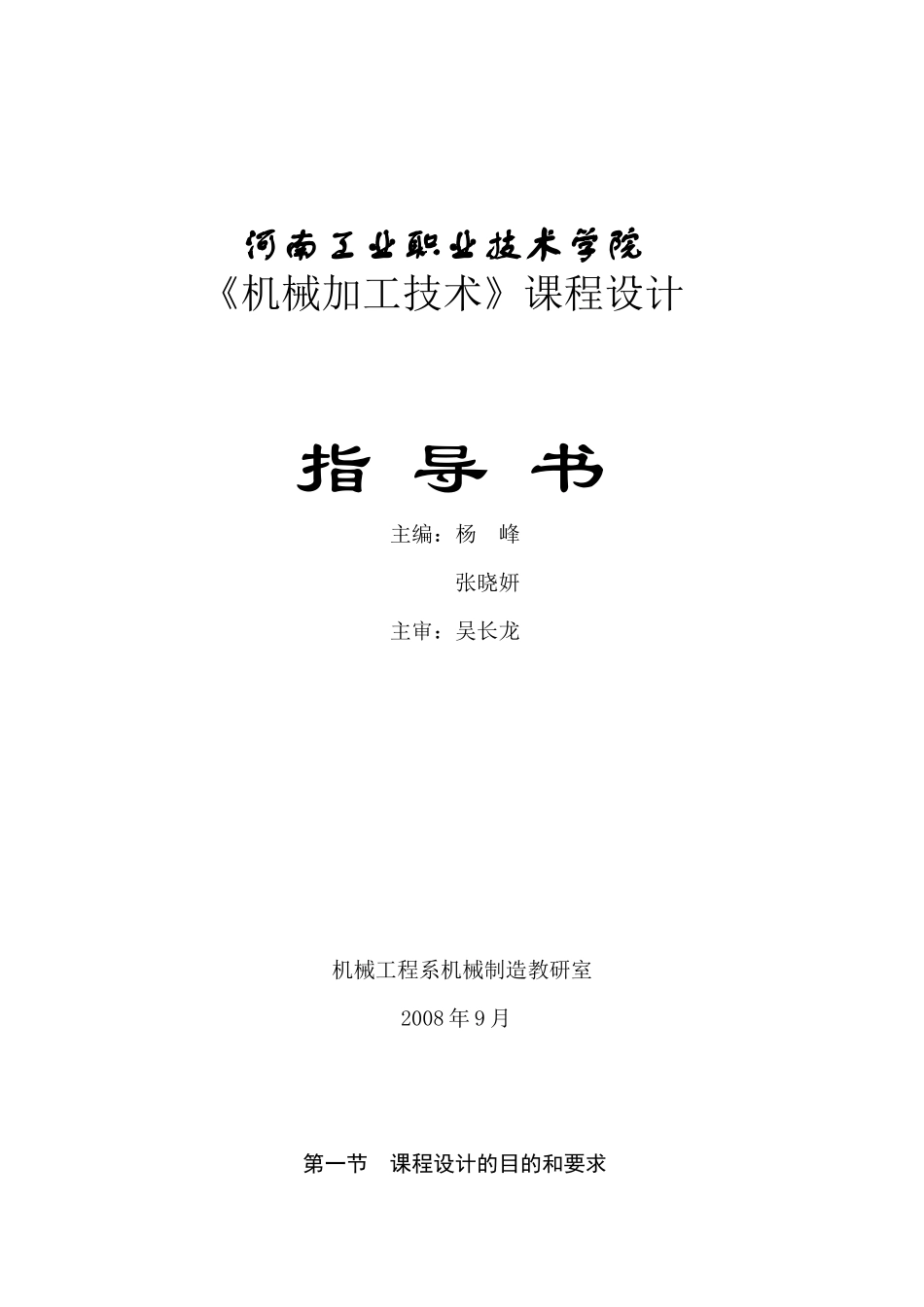

河南工业职业技术学院《机械加工技术》课程设计指 导 书主编:杨 峰张晓妍主审:吴长龙机械工程系机械制造教研室2008 年 9 月第一节 课程设计的目的和要求一、课程设计的目的 机械加工技术课程设计是机械加工技术课程教学的一个不可或缺的辅助环节。它是学生全面综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践。它对于培养学生编制机械加工工艺规程和机床夹具设计的能力,为以后搞好毕业设计和到工厂从事工艺与夹具设计具有十分重要的意义。本课程设计的目的在于: (1)培养学生综合运用机械制造工艺学及相关专业课程(工程材料与热处理、机械设计、互换性与测量技术、金属切削加工及装备等)的理论知识,结合金工实习、生产实习中学到的实践知识,独立地分析和解决机械加工工艺问题,初步具备设计中等复杂程度零件的工艺规程的能力。 (2)能根据被加工零件的技术要求,运用夹具设计的基本原理和方法,学会拟定夹具设计方案,完成夹具结构设计,初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。 (3)使学生熟悉和能够应用有关手册、标准、图表等技术资料,指导学生分析零件加工的技术要求和本企业具备的加工条件,掌握从事工艺设计的方法和步骤。 (4)进一步培养学生机械制图、设计计算、结构设计和编写技术文件等的基本技能。 (5)培养学生耐心细致、科学分析、周密思考、吃苦耐劳的良好习惯。 (6)培养学生解决工艺问题的能力,为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。 二、课程设计的要求 本课程设计要求就一个中等复杂程度的零件编制一套机械加工工艺规程,并撰写设计说明书。设计编制工艺中教师指定一道工序的夹具。学生应在教师的指导下,认真地、有计划地、独立按时完成设计任务。学生对待自己的设计任务必须如同在工厂接受设计任务一样,对于自己所作的技术方案、数据选择和计算结果必须高度负责,注意理论与实践相结合,以期使整个设计在技术上是先进的、在经济上是合理的、在生产中是可行的。设计题目:(通常定为)××零件的机械加工工艺规程的编制。××工序专用夹具的设计。 生产纲领:5000 件。 生产类型:批量生产。具体要求: 产品零件图 1 张 产品毛坯图 1 张 机械加工工艺过程卡片 1 套 机械加工工序卡片 1 套 课程设计说明书(5000~8000 字) 1 份第二节 课程设计的内容和步骤一、课程设计的内容 本课程设...
