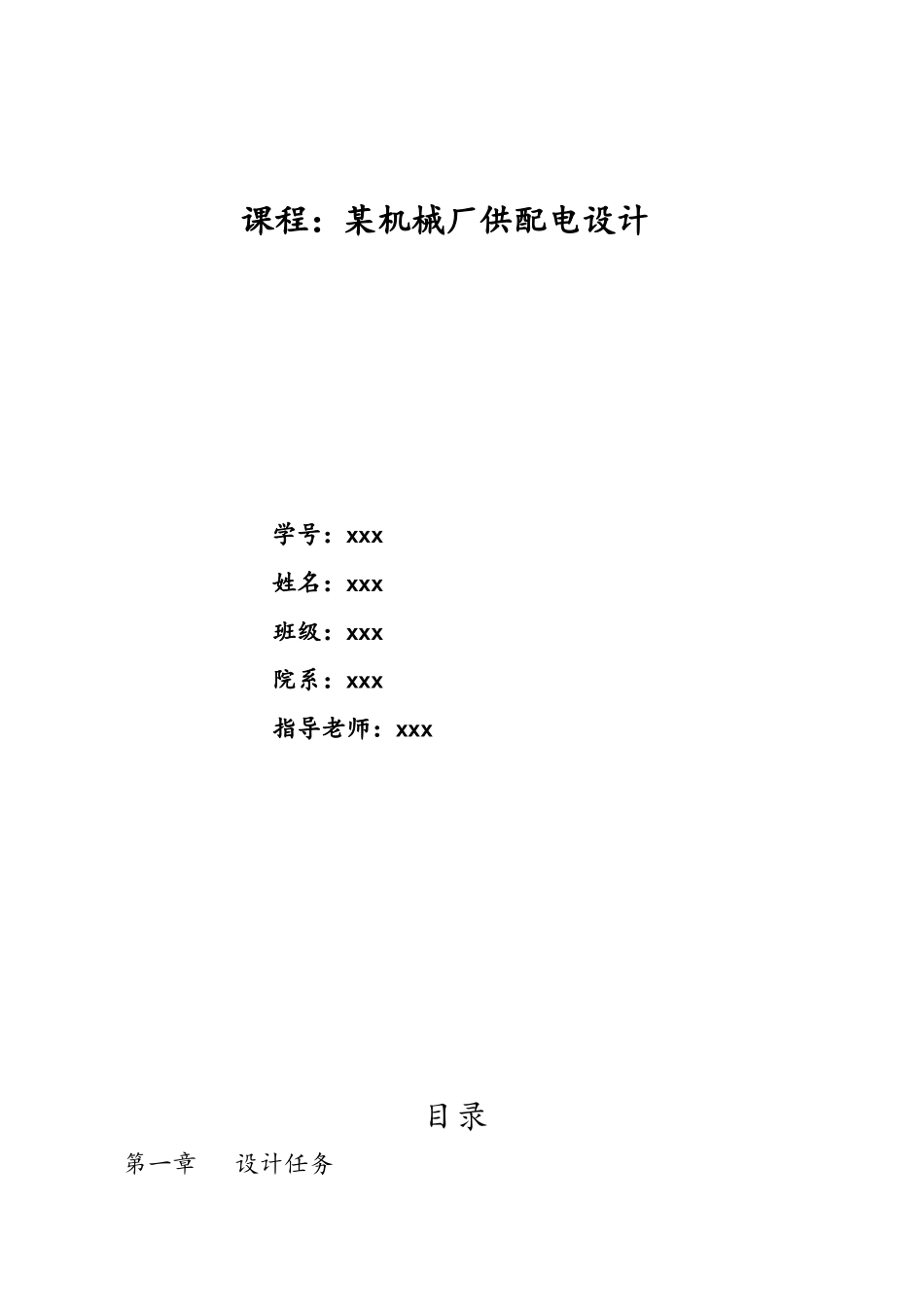

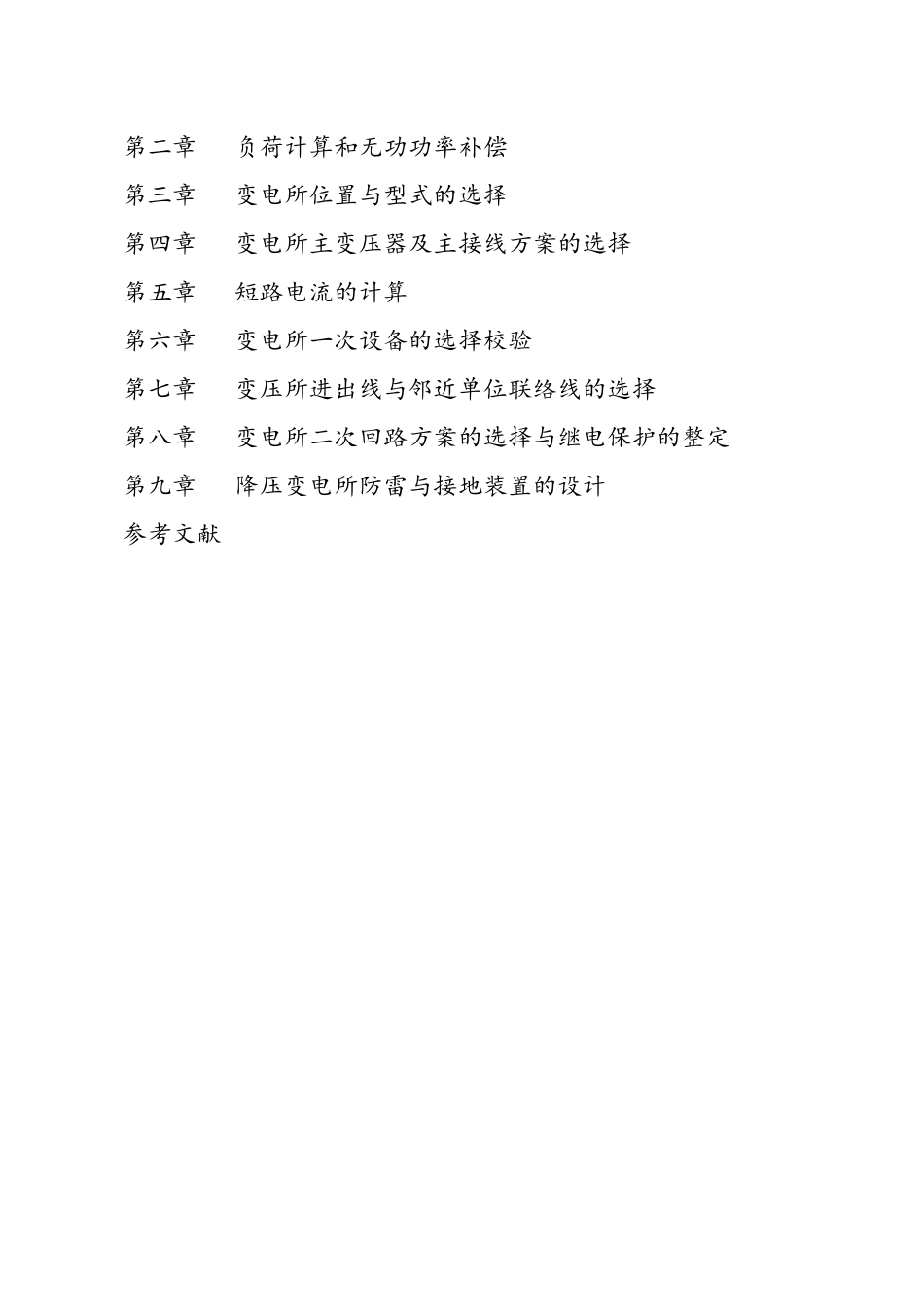

课程：某机械厂供配电设计 学号：xxx 姓名：xxx 班级：xxx 院系：xxx 指导老师：xxx 目录 第一章 设计任务 第二章 负荷计算和无功功率补偿 第三章 变电所位置与型式的选择 第四章 变电所主变压器及主接线方案的选择 第五章 短路电流的计算 第六章 变电所一次设备的选择校验 第七章 变压所进出线与邻近单位联络线的选择 第八章 变电所二次回路方案的选择与继电保护的整定 第九章 降压变电所防雷与接地装置的设计 参考文献第一章 设计任务1.1 设计要求 要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。1.2 设计依据1.2.1 工厂总平面图 图 1.1 工厂平面图1.2.2 工厂负荷情况 工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为 4800h，日最大负荷持续时间 8h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为 380V。照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表 1 所示。(4)(5)(6)(7)(10)(9)(8)(1)(2)(3) 1.2.3 供电 电源情况 按 照工厂 与当地 供电部门签订的供用电协议规定，本厂可由附近一条 10Kv 的公用电源线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为 LGJ-185,导线为等边三角形排列，线距为 1.2m；电力系统馈电变电站距本厂 6km,该干线首端所装高压断路器的断流容量为500MV.A，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为 1.5S。为满足工厂二级负荷的要求，可采用高压或低压联络线由邻近的单位取得备用电源。1.2.4 气象资料 本厂所在地区（泰山区）的年最高气温为 40℃，年平均气温为 20℃年，年最低气温为-22.7℃，年最热月平均最高气温为 31.5℃，年最热月平均气温为 26.3℃，年最热月地下0.8 米处平均温度 28.7℃。年主导风向为东风，年雷暴日数 31.3。1.2.5 地质水文资料 本厂所在地区平均海拔 130m，地层以沙粘土为主，地下水位为 3m.1.2.6电费制度 本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜...
