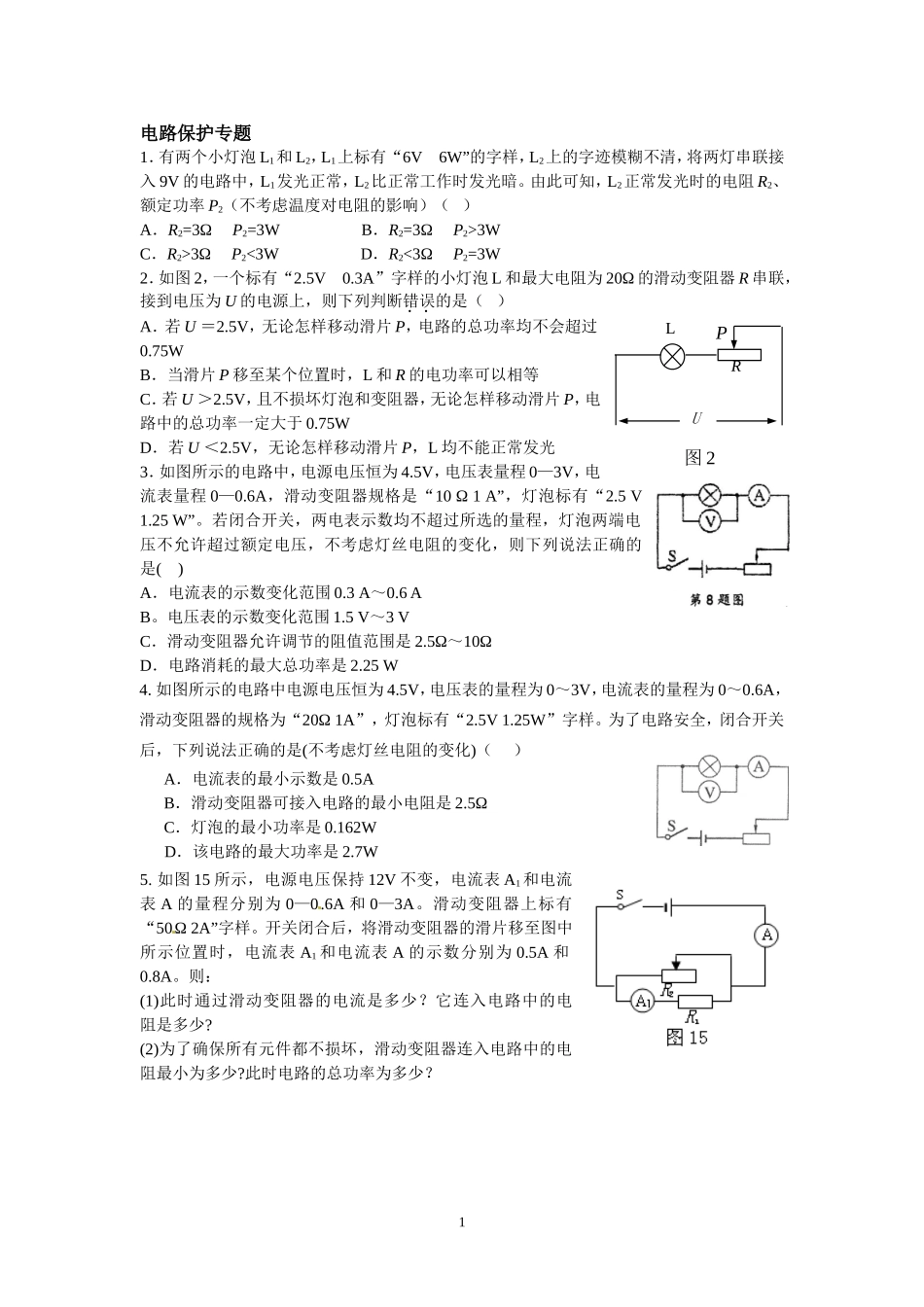

电路保护专题1．有两个小灯泡 L1和 L2，L1上标有“6V 6W”的字样，L2上的字迹模糊不清，将两灯串联接入 9V 的电路中，L1发光正常，L2比正常工作时发光暗。由此可知，L2正常发光时的电阻 R2、额定功率 P2（不考虑温度对电阻的影响）（ ）A．R2=3Ω P2=3W B．R2=3Ω P2>3WC．R2>3Ω P2<3W D．R2<3Ω P2=3W2．如图 2，一个标有“2.5V 0.3A”字样的小灯泡 L 和最大电阻为 20Ω 的滑动变阻器 R 串联，接到电压为 U 的电源上，则下列判断错误的是（ ） A．若 U ＝2.5V，无论怎样移动滑片 P，电路的总功率均不会超过0.75WB．当滑片 P 移至某个位置时，L 和 R 的电功率可以相等C．若 U ＞2.5V，且不损坏灯泡和变阻器，无论怎样移动滑片 P，电路中的总功率一定大于 0.75WD．若 U ＜2.5V，无论怎样移动滑片 P，L 均不能正常发光3．如图所示的电路中，电源电压恒为 4.5V，电压表量程 0—3V，电流表量程 0—0.6A，滑动变阻器规格是“10 Ω 1 A”，灯泡标有“2.5 V 1.25 W”。若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是( )A．电流表的示数变化范围 0.3 A～0.6 AB。电压表的示数变化范围 1.5 V～3 VC．滑动变阻器允许调节的阻值范围是 2.5Ω～10ΩD．电路消耗的最大总功率是 2.25 W4. 如图所示的电路中电源电压恒为 4.5V，电压表的量程为 0～3V，电流表的量程为 0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。为了电路安全，闭合开关后，下列说法正确的是(不考虑灯丝电阻的变化)（ ）A．电流表的最小示数是 0.5AB．滑动变阻器可接入电路的最小电阻是 2.5ΩC．灯泡的最小功率是 0.162WD．该电路的最大功率是 2.7W5. 如图 15 所示，电源电压保持 12V 不变，电流表 A1和电流表 A 的量程分别为 0—0.6A 和 0—3A。滑动变阻器上标有“50Ω 2A”字样。开关闭合后，将滑动变阻器的滑片移至图中所示位置时，电流表 A1 和电流表 A 的示数分别为 0.5A 和0.8A。则：(1)此时通过滑动变阻器的电流是多少？它连入电路中的电阻是多少?(2)为了确保所有元件都不损坏，滑动变阻器连入电路中的电阻最小为多少?此时电路的总功率为多少？1L PR U图 26. 在工业生产中工人经常会进行电焊操作，电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作...
