初中物理复习专题一-作图题VIP免费

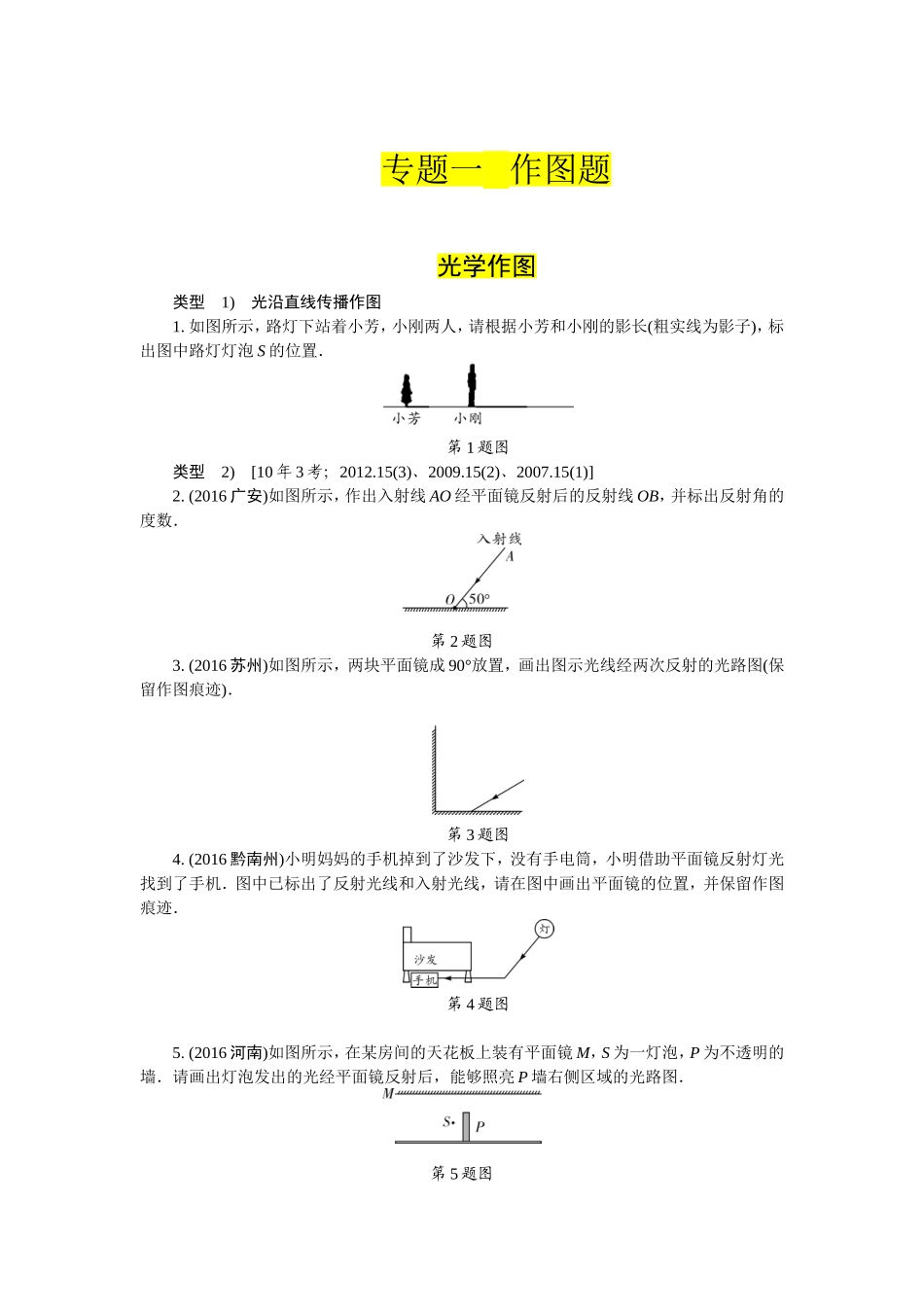

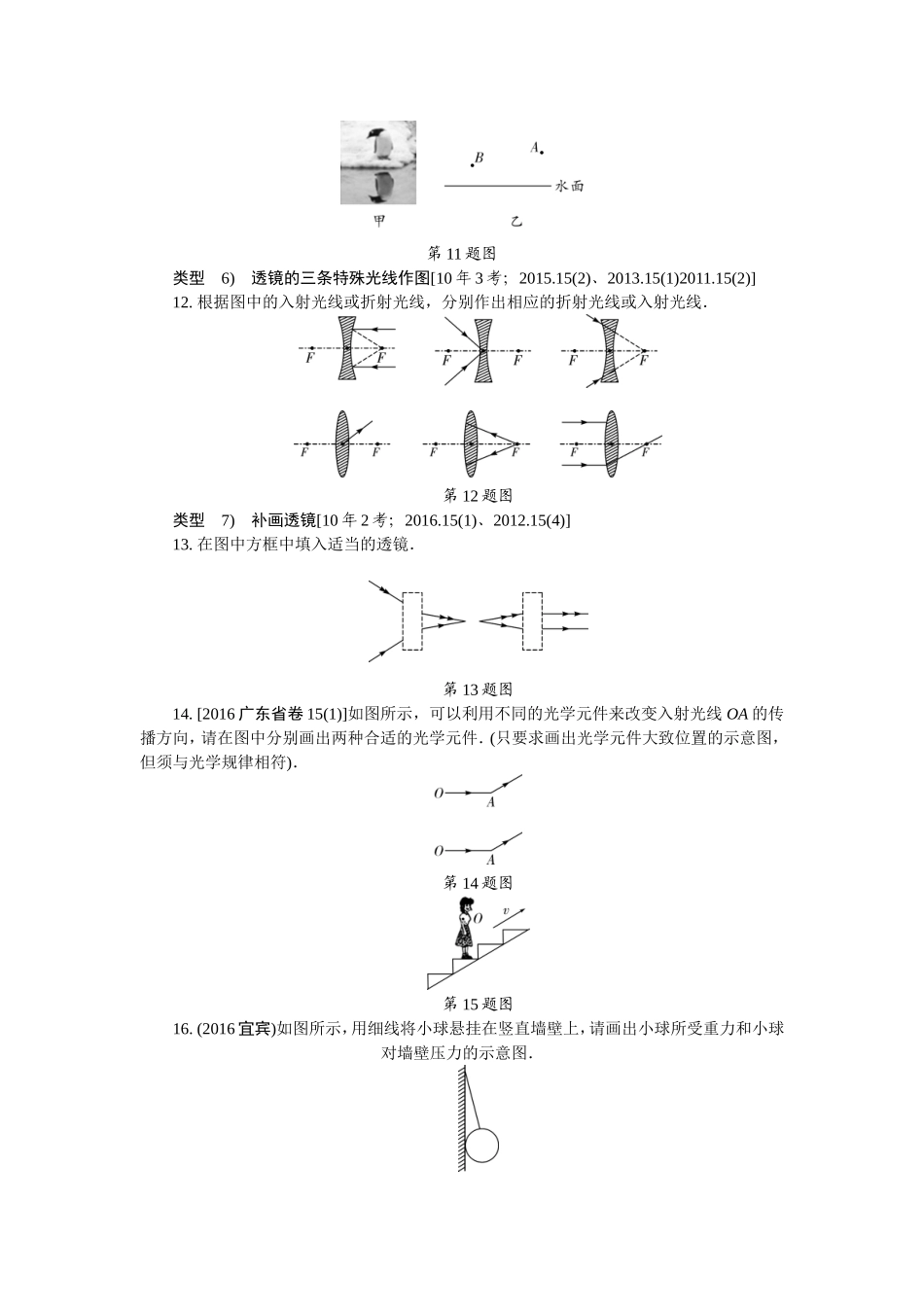

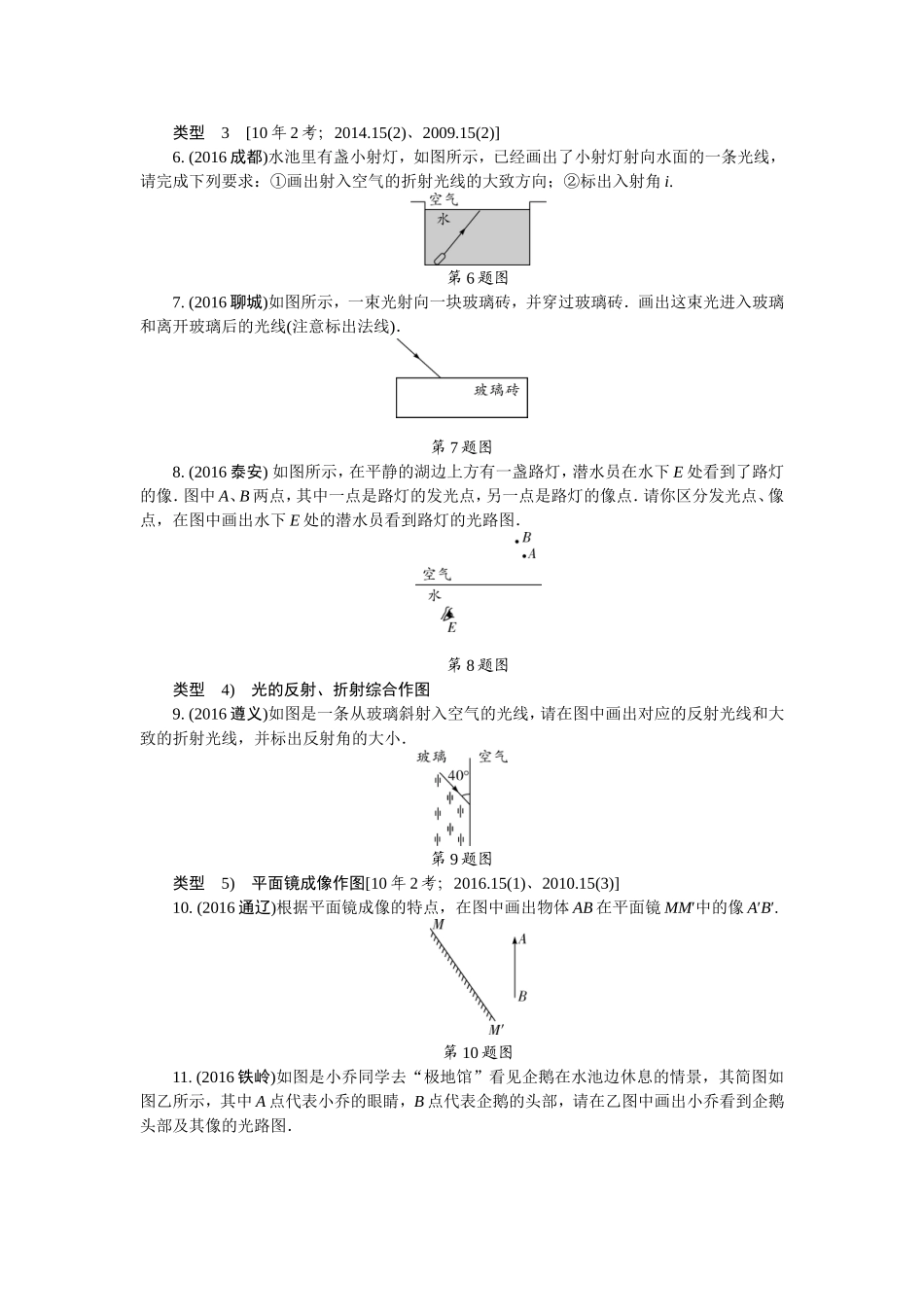

专题一作图题光学作图类型1)光沿直线传播作图1.如图所示，路灯下站着小芳，小刚两人，请根据小芳和小刚的影长(粗实线为影子)，标出图中路灯灯泡S的位置．第1题图类型2)[10年3考；2012.15(3)、2009.15(2)、2007.15(1)]2.(2016广安)如图所示，作出入射线AO经平面镜反射后的反射线OB，并标出反射角的度数．第2题图3.(2016苏州)如图所示，两块平面镜成90°放置，画出图示光线经两次反射的光路图(保留作图痕迹)．第3题图4.(2016黔南州)小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．图中已标出了反射光线和入射光线，请在图中画出平面镜的位置，并保留作图痕迹．第4题图5.(2016河南)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．第5题图类型3[10年2考；2014.15(2)、2009.15(2)]6.(2016成都)水池里有盏小射灯，如图所示，已经画出了小射灯射向水面的一条光线，请完成下列要求：①画出射入空气的折射光线的大致方向；②标出入射角i.第6题图7.(2016聊城)如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．第7题图8.(2016泰安)如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．第8题图类型4)光的反射、折射综合作图9.(2016遵义)如图是一条从玻璃斜射入空气的光线，请在图中画出对应的反射光线和大致的折射光线，并标出反射角的大小．第9题图类型5)平面镜成像作图[10年2考；2016.15(1)、2010.15(3)]10.(2016通辽)根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′.第10题图11.(2016铁岭)如图是小乔同学去“极地馆”看见企鹅在水池边休息的情景，其简图如图乙所示，其中A点代表小乔的眼睛，B点代表企鹅的头部，请在乙图中画出小乔看到企鹅头部及其像的光路图．第11题图类型6)透镜的三条特殊光线作图[10年3考；2015.15(2)、2013.15(1)2011.15(2)]12.根据图中的入射光线或折射光线，分别作出相应的折射光线或入射光线．第12题图类型7)补画透镜[10年2考；2016.15(1)、2012.15(4)]13.在图中方框中填入适当的透镜．第13题图14.[2016广东省卷15(1)]如图所示，可以利用不同的光学元件来改变入射光线OA的传播方向，请在图中分别画出两种合适的光学元件．(只要求画出光学元件大致位置的示意图，但须与光学规律相符)．第14题图第15题图16.(2016宜宾)如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力和小球对墙壁压力的示意图．第16题图17.如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、弹力N和阻力f的示意图．第17题图类型9)受力分析作图[2012.15(1)]18.(2016青岛)如图所示，A、B两物体叠放在水平地面上静止．请画出物体A的受力示意图．第18题图19.如图所示，竖直的带有磁性的黑板上，吸着一个重为4N的小铁块静止不动，若磁性黑板和铁块之间的吸引力为10N，请画出铁块受力示意图．第19题图20.(2016内江)如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图(点O为箱子的重心)．第20题图类型10)杠杆作图[10年4考；2015.15(1)、2010.15(2)、2009.15(3)、2007.15(2)]形式1画指定力的力臂[10年2考；2009.15(3)、2007.15(2)]21.(2016吉林)请在图中画出动力F1的力臂．第21题图22.(2016遵义)手机自拍成为一种时尚．如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在图乙中画出力F1和F2的力臂l1和l2.第22题图形式2画最小力及其力臂[10年2考；2015.15(1)、2015.15(2)]23.(2016眉山)如图所示，曲杆在图示位置平衡(曲杆AOBC自重不计)，O为支点，AO＝60cm，OB＝40cm，BC＝30cm.请作出物体M受到重力的示意图和使杠杆平衡的最小动力F.第23题图24.(2016枣庄)一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在如图所示的位置，请画出作用在A点的最小作用力F和...
