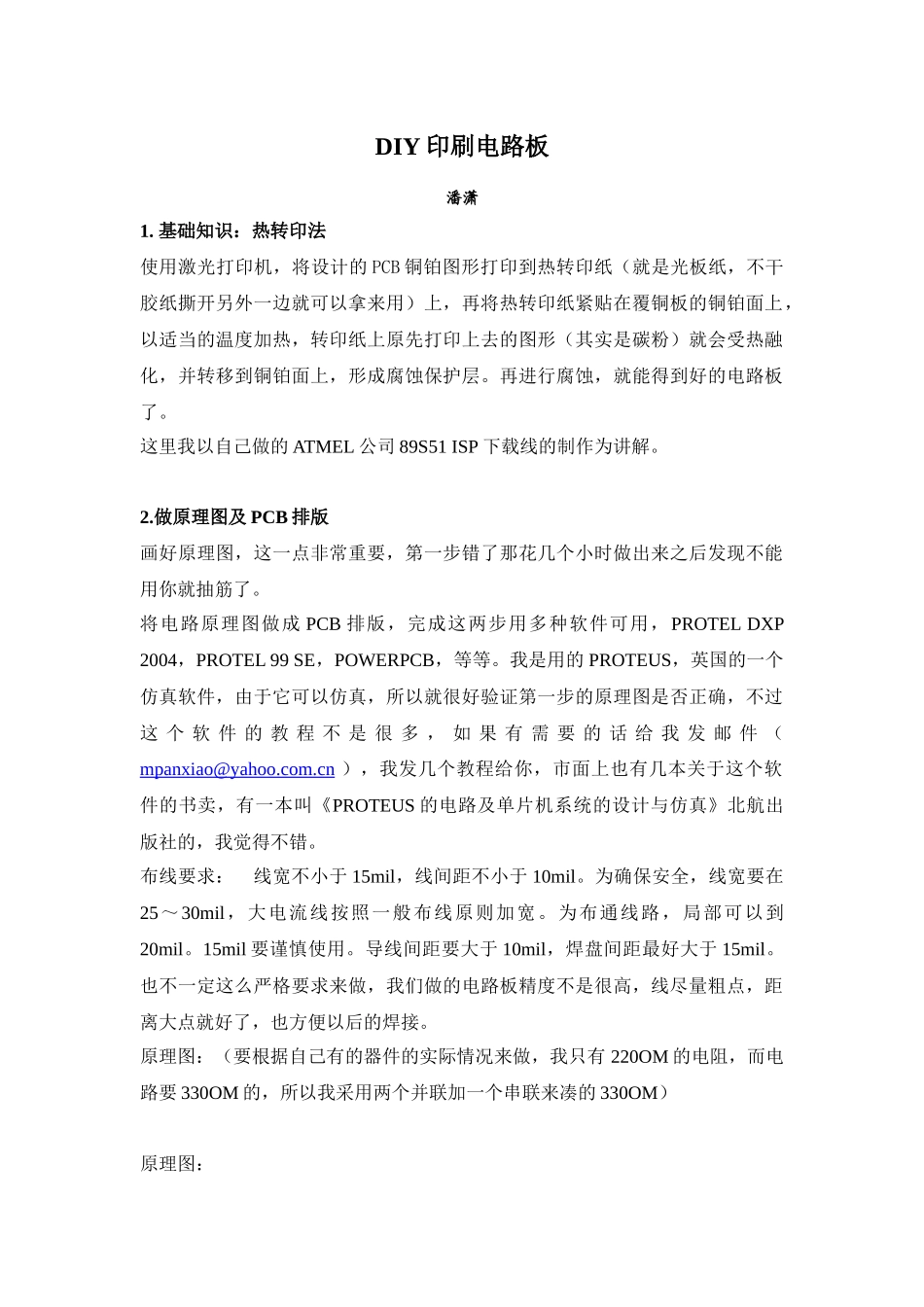

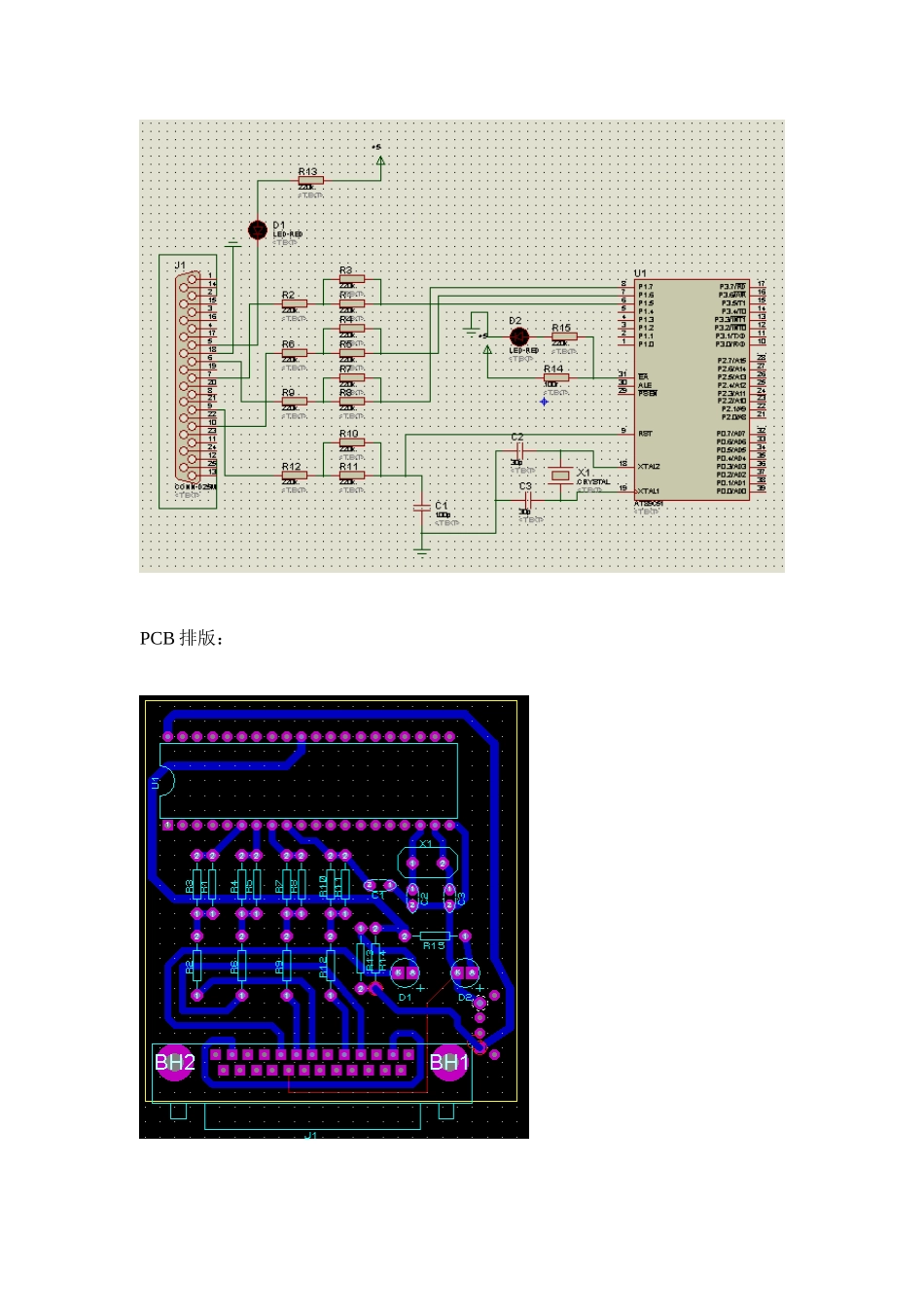

DIY 印刷电路板潘潇1. 基础知识：热转印法使用激光打印机，将设计的 PCB 铜铂图形打印到热转印纸（就是光板纸，不干胶纸撕开另外一边就可以拿来用）上，再将热转印纸紧贴在覆铜板的铜铂面上，以适当的温度加热，转印纸上原先打印上去的图形（其实是碳粉）就会受热融化，并转移到铜铂面上，形成腐蚀保护层。再进行腐蚀，就能得到好的电路板了。这里我以自己做的 ATMEL 公司 89S51 ISP 下载线的制作为讲解。2.做原理图及 PCB 排版画好原理图，这一点非常重要，第一步错了那花几个小时做出来之后发现不能用你就抽筋了。将电路原理图做成 PCB 排版，完成这两步用多种软件可用，PROTEL DXP 2004，PROTEL 99 SE，POWERPCB，等等。我是用的 PROTEUS，英国的一个仿真软件，由于它可以仿真，所以就很好验证第一步的原理图是否正确，不过这 个 软 件 的 教 程 不 是 很 多 ， 如 果 有 需 要 的 话 给 我 发 邮 件 （ mpanxiao@yahoo.com.cn ），我发几个教程给你，市面上也有几本关于这个软件的书卖，有一本叫《PROTEUS 的电路及单片机系统的设计与仿真》北航出版社的，我觉得不错。布线要求： 线宽不小于 15mil，线间距不小于 10mil。为确保安全，线宽要在25～30mil，大电流线按照一般布线原则加宽。为布通线路，局部可以到20mil。15mil 要谨慎使用。导线间距要大于 10mil，焊盘间距最好大于 15mil。也不一定这么严格要求来做，我们做的电路板精度不是很高，线尽量粗点，距离大点就好了，也方便以后的焊接。原理图：（要根据自己有的器件的实际情况来做，我只有 220OM 的电阻，而电路要 330OM 的，所以我采用两个并联加一个串联来凑的 330OM）原理图：PCB 排版：3D 效果图：3.打印由于一般 PCB 软件都会直接输出 CAD 的文件，这样就能拿给 PCB 厂商来做了，不过我们用手工做，就必须打印 PCB 的排版出来。有激光打印机的学生很少吧，打印社又不会让你去装你做 PCB 的软件，这时你就需要个虚拟答应机，将 PCB排板图转成 PDF（我用的 VIRTUAL PDF PRINTER），然后再拿到打印社去打印就行了。打印时一定要按照 100%来打印，不能放大或缩小，不然辛辛苦苦花一个小时做出来芯片都插不上去。打印设置：页面缩放方式选无打印出来效果：4.热转印将碳粉热转印到敷铜板上，覆铜板大家可能要自己去买了，不是很贵，A4 大小的大约就 10 块钱左右，双面板可能会贵点，不过双面板做 PCBla...
