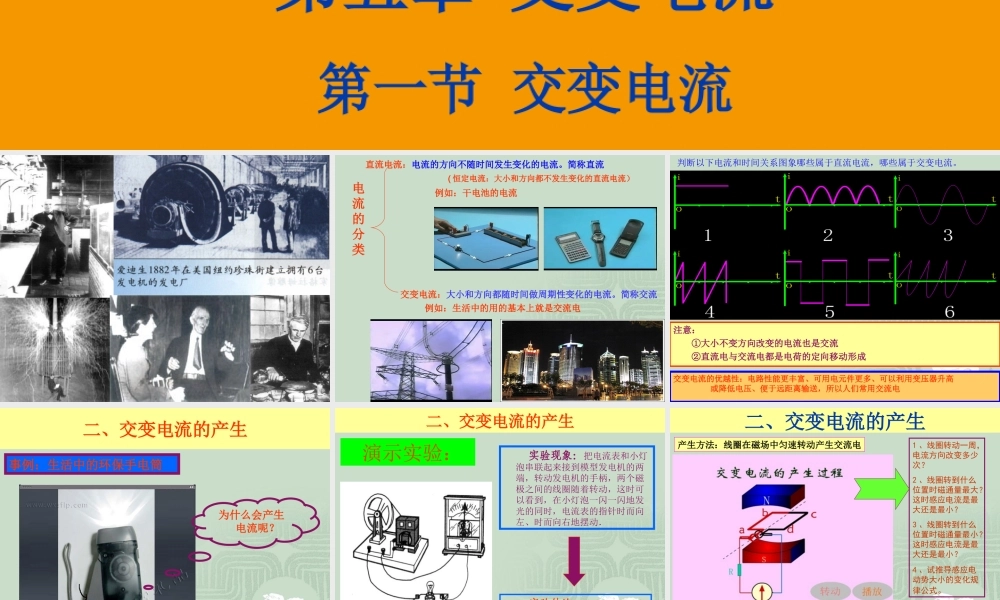

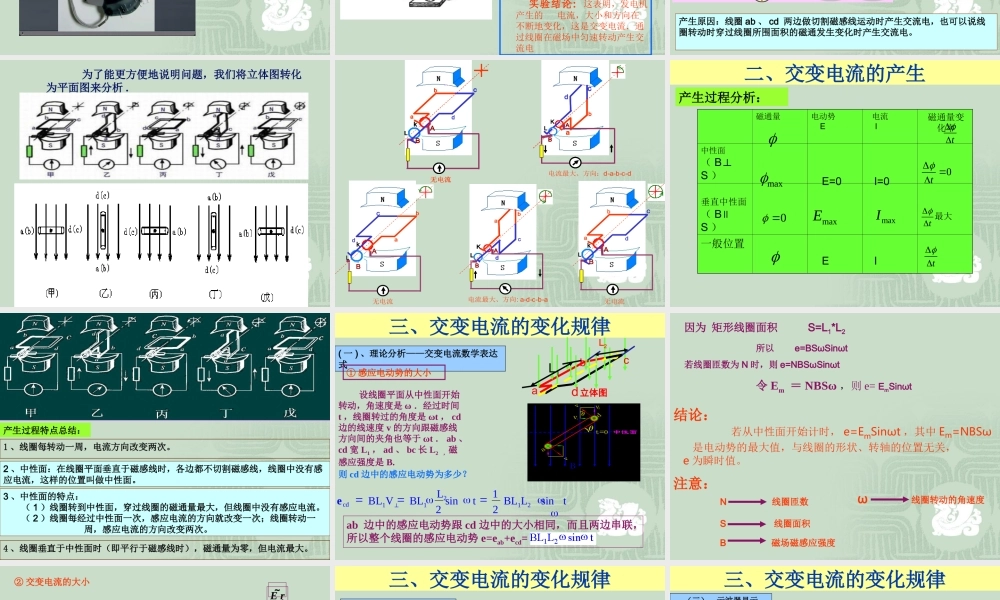

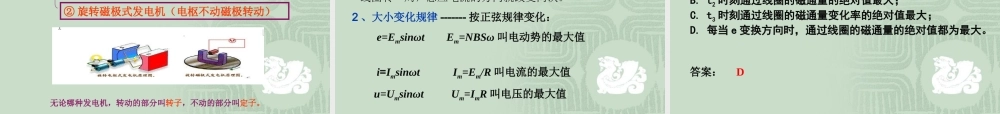

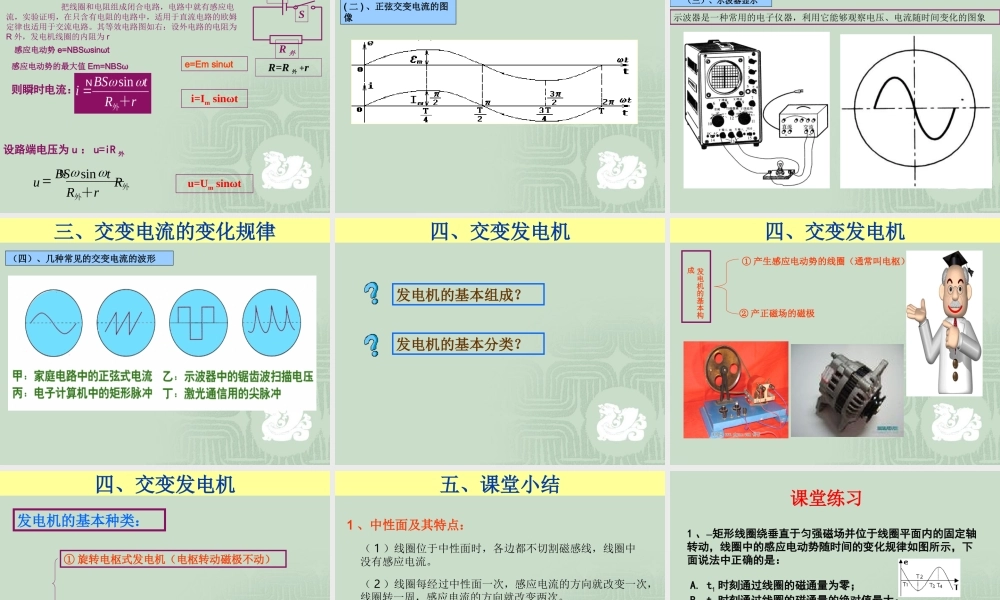

人教版选修 3-2第五章 交变电流第一节 交变电流 电流的分类直流电流:电流的方向不随时间发生变化的电流。简称直流 例如:干电池的电流交变电流:大小和方向都随时间做周期性变化的电流。简称交流例如:生活中的用的基本上就是交流电( 恒定电流:大小和方向都不发生变化的直流电流) 判断以下电流和时间关系图象哪些属于直流电流,哪些属于交变电流。注意: ①大小不变方向改变的电流也是交流 ②直流电与交流电都是电荷的定向移动形成 交变电流的优越性:电路性能更丰富、可用电元件更多、可以利用变压器升高 或降低电压、便于远距离输送,所以人们常用交流电 二、交变电流的产生事例:生活中的环保手电筒为什么会产生电流呢? 二、交变电流的产生 演示实验: 实验结论:这表明,发电机产生的 电流,大小和方向在不断地变化,这是交变电流.通过线圈在磁场中匀速转动产生交流电 实验现象:把电流表和小灯泡串联起来接到模型发电机的两端,转动发电机的手柄,两个磁极之间的线圈随着转动,这时可以看到,在小灯泡一闪一闪地发光的同时,电流表的指针时而向左、时而向右地摆动. 产生方法:线圈在磁场中匀速转动产生交流电产生原因:线圈 ab 、 cd 两边做切割磁感线运动时产生交流电,也可以说线圈转动时穿过线圈所围面积的磁通发生变化时产生交流电。二、交变电流的产生1 、线圈转动一周,电流方向改变多少次?2 、线圈转到什么位置时磁通量最大?这时感应电流是最大还是最小?3 、线圈转到什么位置时磁通量最小?这时感应电流是最大还是最小?4 、试推导感应电动势大小的变化规律公式。 为了能更方便地说明问题,我们将立体图转化为平面图来分析 . abcdkLAB无电流abcdkLAB无电流abcdkLAB无电流abcdKLABabcdKLABabcdKLABabcd kLABabcdkLABabcdK LABdK LAB无电流无电流电流最大、方向: a-d-c-b-a电流最大、方向:d-a-b-c-d 磁通量 电动势 E 电流 I 磁通量变 化率中性面( B⊥S ) 垂直中性面( B∥S )一般位置二、交变电流的产生maxmaxE0 maxIt 最大t0tt产生过程分析:E=0I=0EI 2 、中性面:在线圈平面垂直于磁感线时,各边都不切割磁感线,线圈中没有感应电流,这样的位置叫做中性面。3 、中性面的特点: ( 1 )线圈转到中性面,穿过线圈的磁通量最大,但线圈中没有感应电流。 ( 2 )线圈每经过中性面一次,感应电流的方向就改变一次;线圈转动一...
