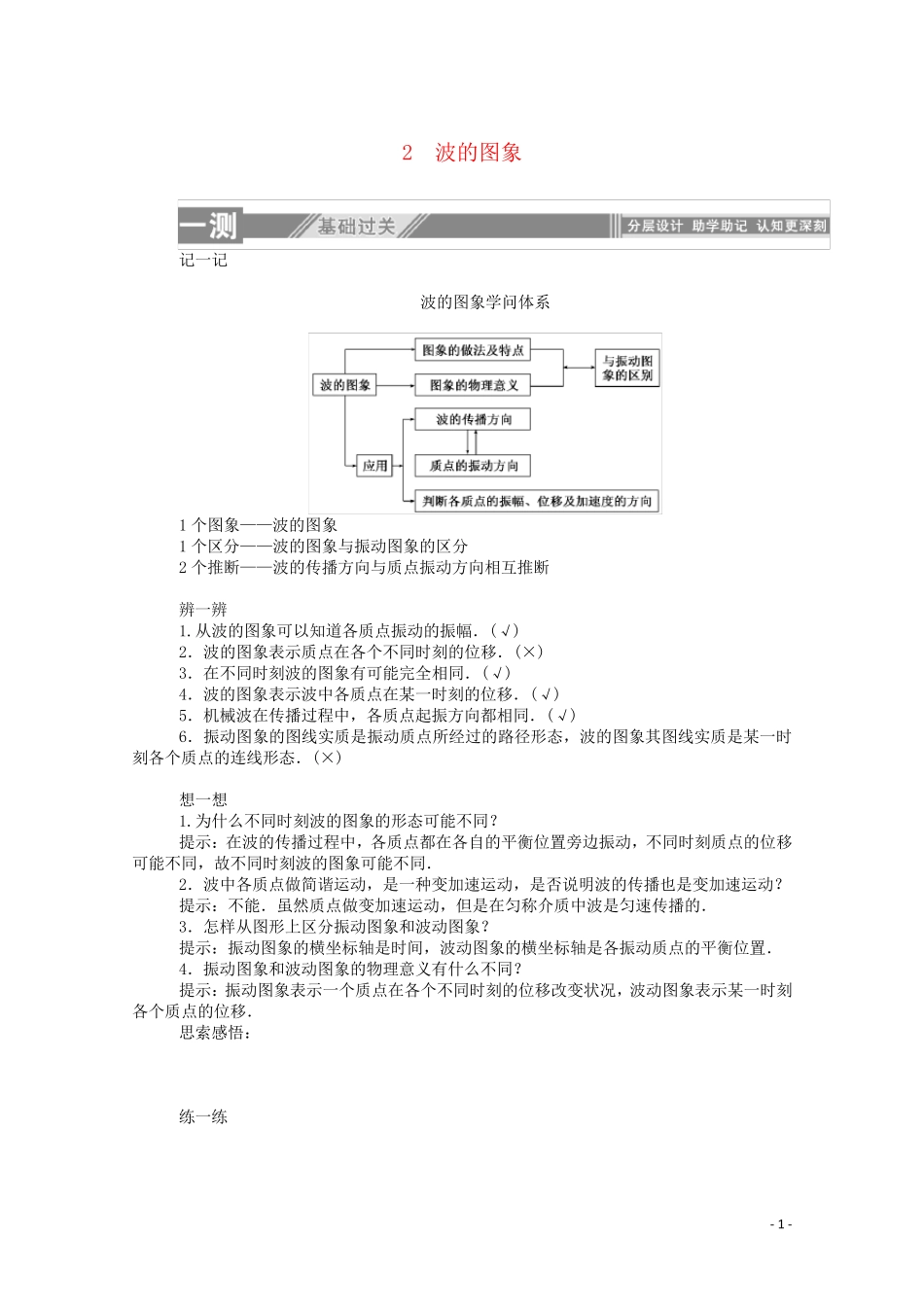

- 1 - 2 波的图象 记一记 波的图象学问体系 1 个图象——波的图象 1 个区分——波的图象与振动图象的区分 2 个推断——波的传播方向与质点振动方向相互推断 辨一辨 1.从波的图象可以知道各质点振动的振幅．(√) 2．波的图象表示质点在各个不同时刻的位移．(×) 3．在不同时刻波的图象有可能完全相同．(√) 4．波的图象表示波中各质点在某一时刻的位移．(√) 5．机械波在传播过程中，各质点起振方向都相同．(√) 6．振动图象的图线实质是振动质点所经过的路径形态，波的图象其图线实质是某一时刻各个质点的连线形态．(×) 想一想 1.为什么不同时刻波的图象的形态可能不同？ 提示：在波的传播过程中，各质点都在各自的平衡位置旁边振动，不同时刻质点的位移可能不同，故不同时刻波的图象可能不同． 2．波中各质点做简谐运动，是一种变加速运动，是否说明波的传播也是变加速运动？ 提示：不能．虽然质点做变加速运动，但是在匀称介质中波是匀速传播的． 3．怎样从图形上区分振动图象和波动图象？ 提示：振动图象的横坐标轴是时间，波动图象的横坐标轴是各振动质点的平衡位置． 4．振动图象和波动图象的物理意义有什么不同？ 提示：振动图象表示一个质点在各个不同时刻的位移改变状况，波动图象表示某一时刻各个质点的位移． 思索感悟： 练一练 - 2 - 1．(多选)如图所示为一列沿x 轴正方向传播的简谐横波在某个时刻的波形图，由图象可知( ) A．质点b 此时位移为零 B．质点b 此时向－y 方向运动 C．质点d 的振幅是2 cm D．质点a 再经过T2通过的路程是4 cm，偏离平衡位置的位移是4 cm 解析：由波形图知，质点b 在平衡位置，所以，其位移此时为零，A 项正确；因波沿x轴正方向传播，波源在左侧，由质点振动方向与波的传播方向的关系可知质点b 此时向＋y 方向运动，B 项错误；简谐波在传播过程中，介质中各质点的振幅相同，所以质点d 的振幅是2 cm，C 项正确；再经过T2的时间，质点a 将运动到负向最大位移处，D 项错误． 答案：AC 2．一列沿x 轴正方向传播的简谐机械横波，波速为4 m/s.某时刻波形如图所示，下列说法正确的是( ) A．这列波的振幅为4 cm B．这列波的周期为1 s C．此时x＝4 m 处质点沿y 轴负方向运动 D．此时x＝4 m 处质点的加速度为0 解析：由图象可知，这列波的振幅为2 cm，A 项错误；波长λ＝8 m，故周期T＝λv ＝84 s＝2 s，B 项错误；波向右传播，依...
